フォールディングコネクタ GFJ-E98
- 通常単価(税別)
- 1,424円
- 税込単価
- 1,566円
通常出荷日：在庫品1日目当日出荷可能
【特長】・直線につないだNサイズのフレームを折りたたむことが出来るコネクタです・差し込み側の固定方式を...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
GFJ-E98の仕様・寸法情報
種類
メタルジョイント
ジョイント形状
取付
適用パイプ径(φ),(□)
28
材質
[アルミニウム] アルミダイカスト
色
なし
固定方法
ねじ固定式
ボルト材質
アルミ
-
-
商品情報

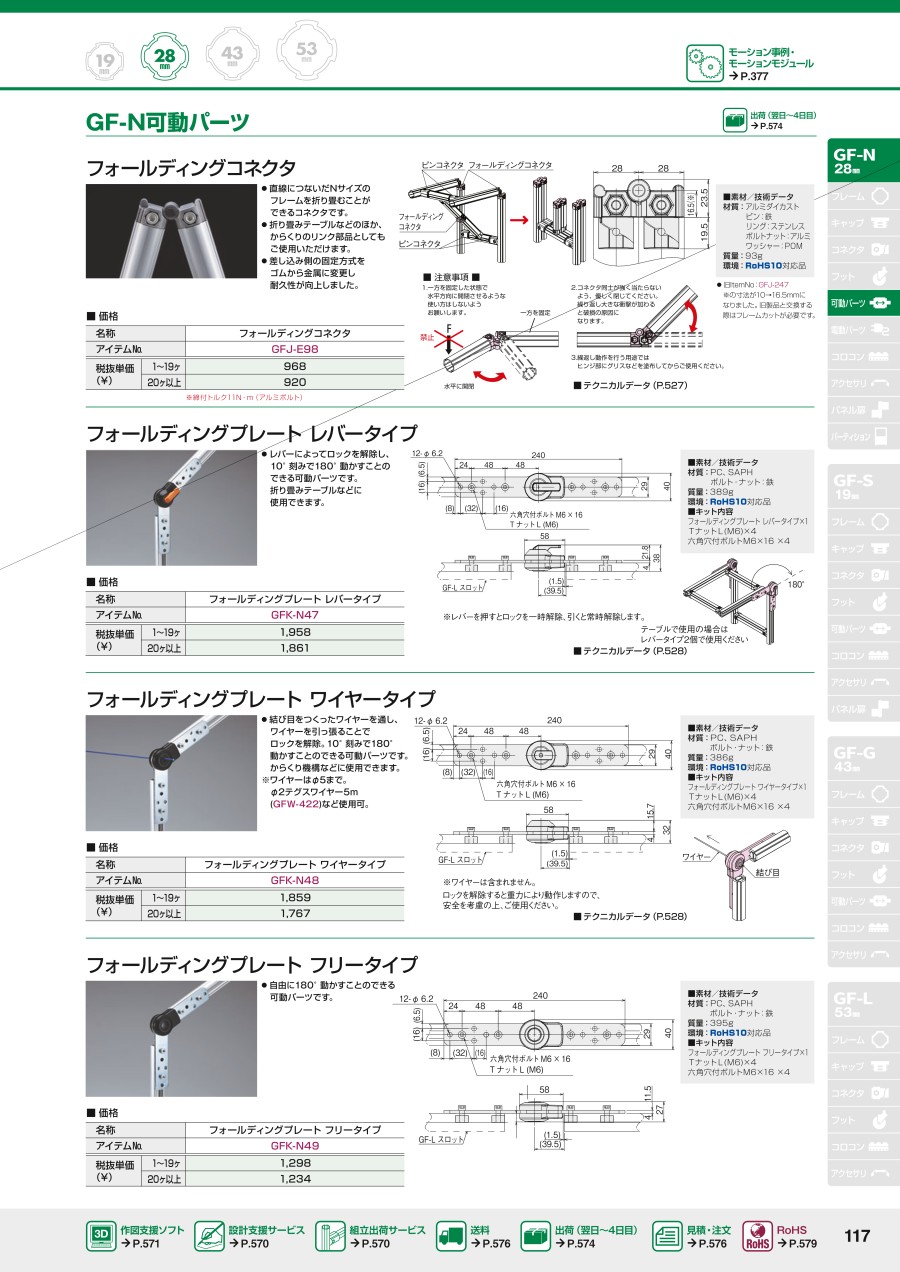

外形図
製品仕様
材質：アルミダイカスト
ピン：鉄
固定部：ゴム・鉄
質量：87g
環境：RoHS6対応品
- 繰返し動作を行う用途では、ヒンジ部にグリスなどを塗布してからご使用ください。
- 締付トルク 5N・m
使用例
商品特長詳細
- パイプフレームの組み立てに時間がかかっている。また変更や拡張をしたくても手間と時間がかかるためできていない。
→1本締めるだけの簡単締結（経験不要で誰でもスピード組み立てが可能後付けや拡張も思いのまま。） - パイプフレームを使用しているが、塗装のはがれや錆が気になる。
→クリーンな環境にも最適な錆に強い耐食性（医療、食品関係など、クリーン度が求められている環境に最適。） - 現場の工数が逼迫しているので、人力で作業をしている部分をもっと自動化したい。
→現場に合った独自の「設備」が設計できる（モーションパーツが豊富。組み合わせ次第で作業現場の自動化が実現します。）
フォールディングコネクタの動きを動画で確認
詳細情報
基本情報
【特長】
・直線につないだNサイズのフレームを折りたたむことが出来るコネクタです
・差し込み側の固定方式をゴムから金属に変更し耐久性が向上しました
【用途】
・折りたたみテーブルなどのほか、からくりのリンク部品として
カタログ
類似品類似品をすべて見る
商品担当おすすめ
フォールディングコネクタ GFJ-E98の型番GFJ-E98のページです。
型番GFJ-E98に関する仕様情報を記載しております。
フォールディングコネクタ GFJ-E98のレビュー
折り畳みできるひっかけフック用に使用
4
4.02020/04/10
質感はとても良いのですが、真っ直ぐにした時に若干180度を超えます。それが容認できる用途であればつかいやすいと思います
0人が参考にしています。
よくあるご質問（FAQ）
Qフォールディングコネクタの締め付けトルクはいくつですか。
A
11Nmになります。
