メカニカル部品技術窓口
確定しました
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
キャスターフィックス
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
GFN-C10の仕様・寸法情報
種類
メタルジョイント
ジョイント形状
平行
接続形状
通しあり
適用パイプ径(φ),(□)
28
材質
[アルミニウム] アルミ押出材
-
-
商品情報
外形図
製品仕様
・付属品：六角穴付きボルト M6×35（3価クロメートメッキ）×1、平ワッシャM6 （3価クロメートメッキ）×1
使用例
詳細情報
基本情報
グリーンフレームNシリーズ（28mm）用コネクタ
【特長】
・構造体をひっくり返さずに、キャスターを取り付けることが可能なメタルジョイント。
・材質 : アルミ押出材
・質量 : 64g
・適応キャスター : 直径100mm自在キャスターM6ブレーキ、直径100mm固定キャスターM6
ご注意
- GF-N製品の締付トルクにつきましてカタログ掲載内容に訂正がございます。
詳細はこちらから御確認下さい。

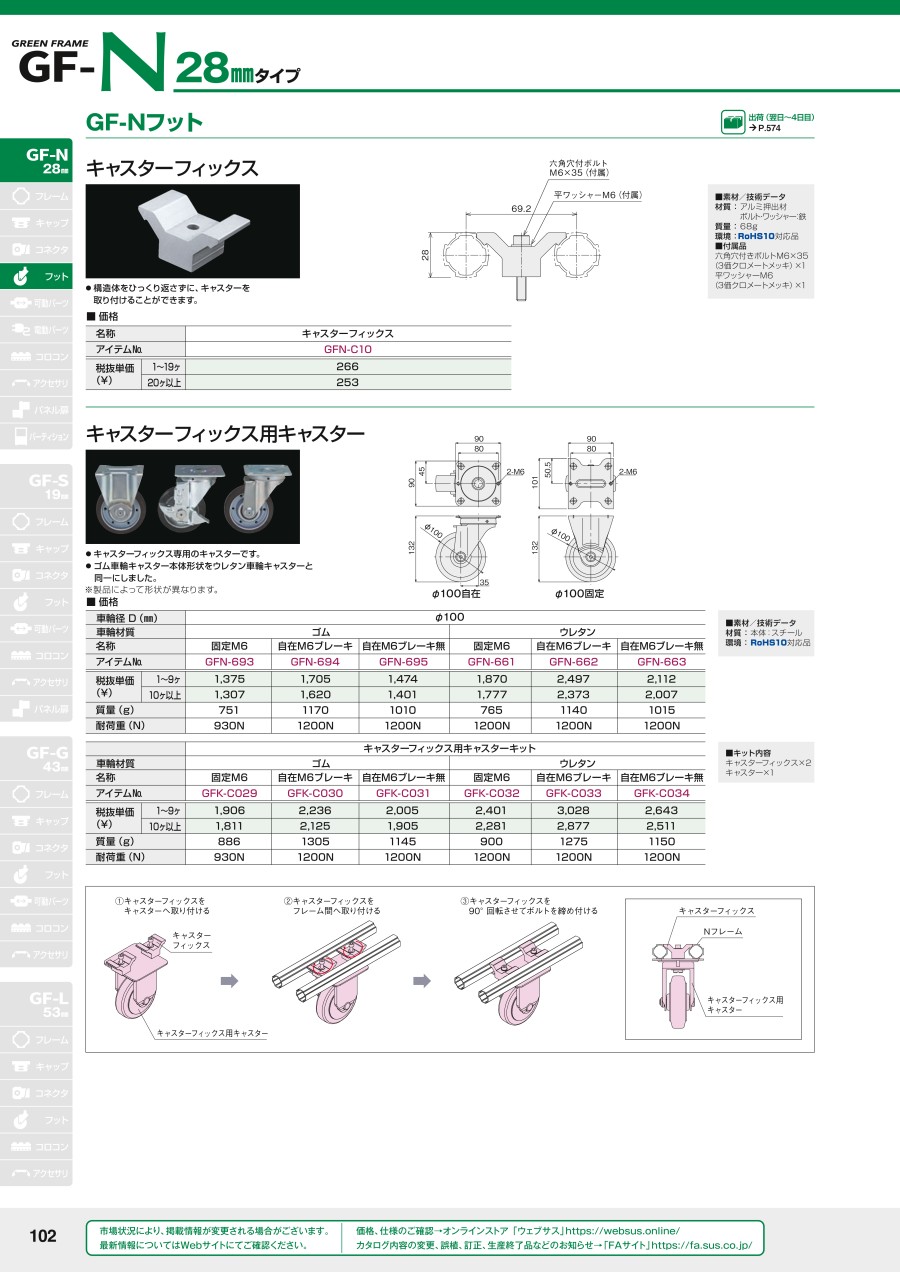

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
キャスターフィックスの型番GFN-C10のページです。
型番GFN-C10に関する仕様情報を記載しております。
キャスターフィックスのレビュー
台車にキャスターを取付けるのに使用しました
5
5.02021/07/07
社内用に新しくグリーンフレームを使用して台車を作るさいにキャスターを取付けるベースとして使用しました。以前から使っている...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qキャスターフィックスを使用する際、平行に走るフレームだけでは固定できないのですか。
A
平行に走るフレームだけでは固定されません。 二本のフレームに対して垂直なフレームに固定しなければ、軽い力でキャスターフィックスからフレームが取れます。
