GF-SFコネクタ／ロング
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

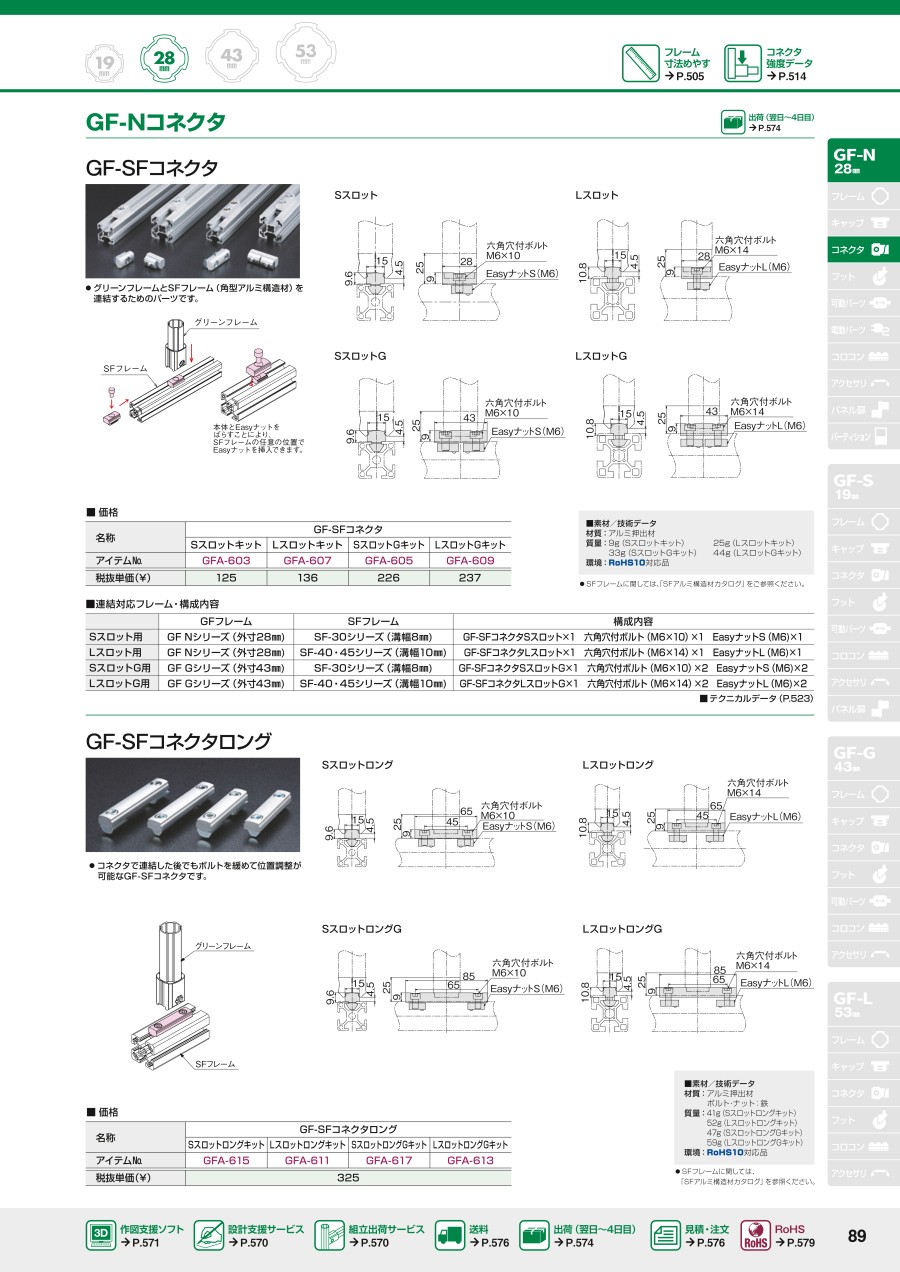

外形図
GF-SFコネクタ
GF-SFコネクタロング
製品仕様
| 名称 | GF-SFコネクタ | GF-SFコネクタロング |
|---|---|---|
| 材質 | アルミ押出材 | アルミ押出材 ボルト・ナット：鉄 |
| 質量 | 9g（Sスロットキット） 33g（SスロットGキット） 25g（Lスロットキット） 44g（LスロットGキット） | 41g（Sスロットロングキット） 47g（SスロットロングGキット） 52g（Lスロットロングキット） 59g（LスロットロングGキット） |
連結対応フレーム・構成内容
| - | GFフレーム | SFフレーム | 構成内容 |
|---|---|---|---|
| Sスロット用 | GF Nシリーズ（外寸28mm） | SF-30シリーズ（溝幅8mm） | GF-SFコネクタSスロット×1 六角穴付ボルト（M6×10）×1 EasyナットS（M6）×1 |
| Lスロット用 | GF Nシリーズ（外寸28mm） | SF-40・45シリーズ（溝幅10mm） | GF-SFコネクタLスロット×1 六角穴付ボルト（M6×14）×1 EasyナットL（M6）×1 |
| SスロットG用 | GF Gシリーズ（外寸43mm） | SF-30シリーズ（溝幅8mm） | GF-SFコネクタSスロットG×1 六角穴付ボルト（M6×10）×2 EasyナットS（M6）×2 |
| LスロットG用 | GF Gシリーズ（外寸43mm） | SF-40・45シリーズ（溝幅10mm） | GF-SFコネクタLスロットG×1 六角穴付ボルト（M6×14）×2 EasyナットL（M6）×2 |
使用例
GF-SFコネクタ
本体とEasyナットをばらすことにより、SFフレームの任意の位置でEasyナットを挿入できる。
GF-SFコネクタロング
詳細情報
基本情報
コネクタで連結した後でもボルトを緩めて位置調整が可能なメタルジョイント。
【特長】
・グリーンフレームとSFフレーム（角型アルミ構造材）を連結するためのパーツ。
・材質 : アルミ押出材（GF-SFコネクタ）、アルミ押出材、ボルト・ナット部 : 鉄（GF-SFコネクタロング）。
・コネクタで連結した後でもボルトを緩めて位置調整が可能。
【用途】
・グリーンフレームとSFフレームを連結する際に便利。
