ダブルコネクタP19.5Cキット
閲覧中の商品と併せてご検討ください
－閉じる
GFJ-B32の仕様・寸法情報
種類
メタルジョイント
ジョイント形状
平行
接続形状
通しあり
適用パイプ径(φ),(□)
28
材質
[アルミニウム] アルミ押出材
-
-
商品情報
外形図
製品仕様
| 型番 | 材質 | 質量 | 環境 |
|---|---|---|---|
| GFJ-B32 | アルミ押出材、ボルト・ナット:鉄 | 38g | RoHS10対応品 |
- GF-G（43mmタイプ）フレームにもグリップが可能です。
使用例
詳細情報
基本情報
グリーンフレームNシリーズ（28mm）用コネクタ
【特長】
・フレーム間寸法が広いタイプのダブルコネクタ。
・材質 : アルミ押出材、ボルト・ナット部（鉄）
・質量 : 38g
・ダブルコネクタCキット･グリーンフレームGと組合わせて、グリーンフレームを伸縮させる構成が可能。
・GF-G（43mm）フレームにもグリップ可能。
ご注意
- GF-N製品の締付トルクにつきましてカタログ掲載内容に訂正がございます。
詳細はこちらから御確認下さい。

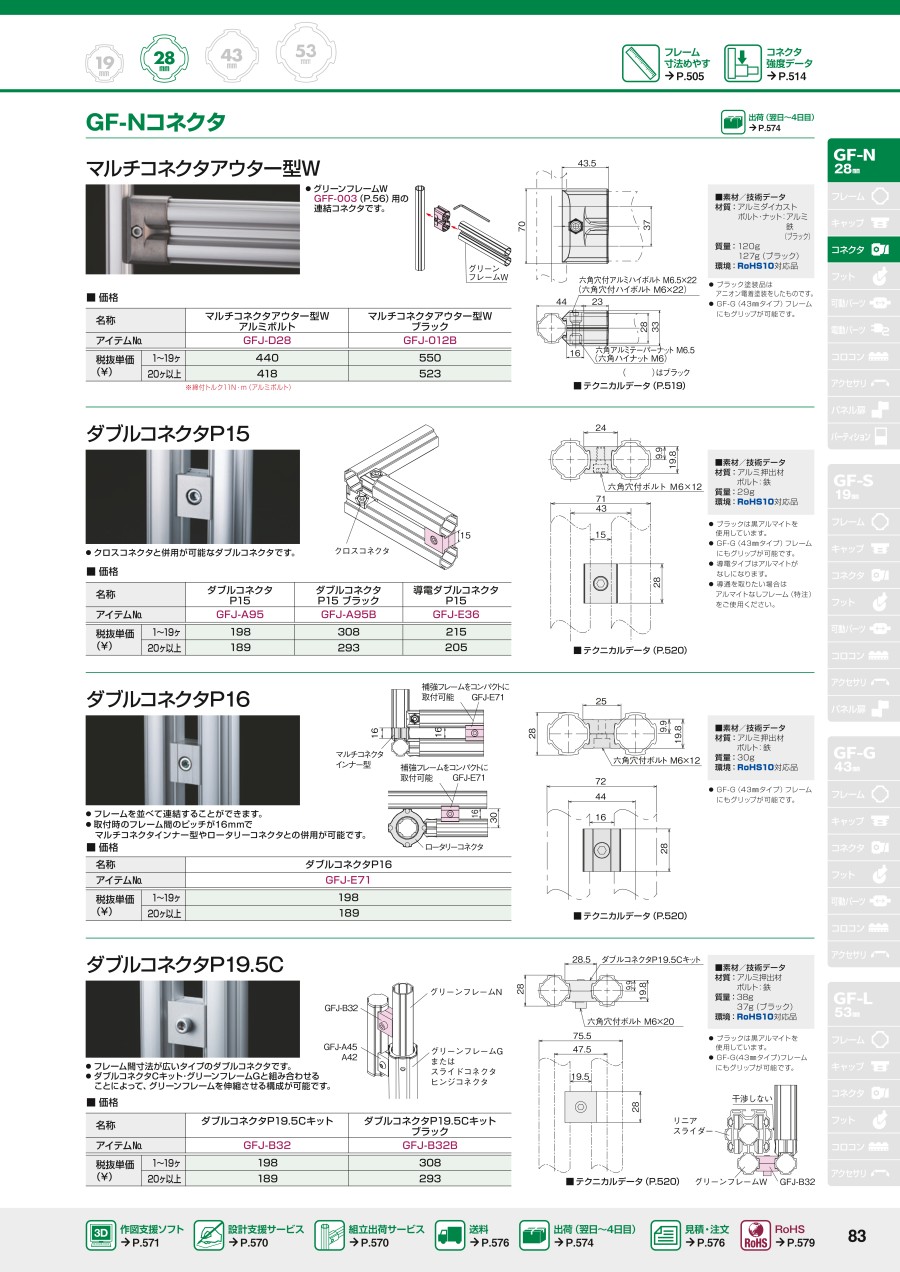

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ダブルコネクタP19.5Cキットの型番GFJ-B32のページです。
型番GFJ-B32に関する仕様情報を記載しております。
ダブルコネクタP19.5Cキットのレビュー
アルミフレーム用
4
4.02023/04/17
アルミフレームの固定用に使用しました。アルミフレーム間のピッチとサイズが合っていたので購入しました。使用については問題あ...もっと読む
0人が参考にしています。
