ダブルコネクタP15
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

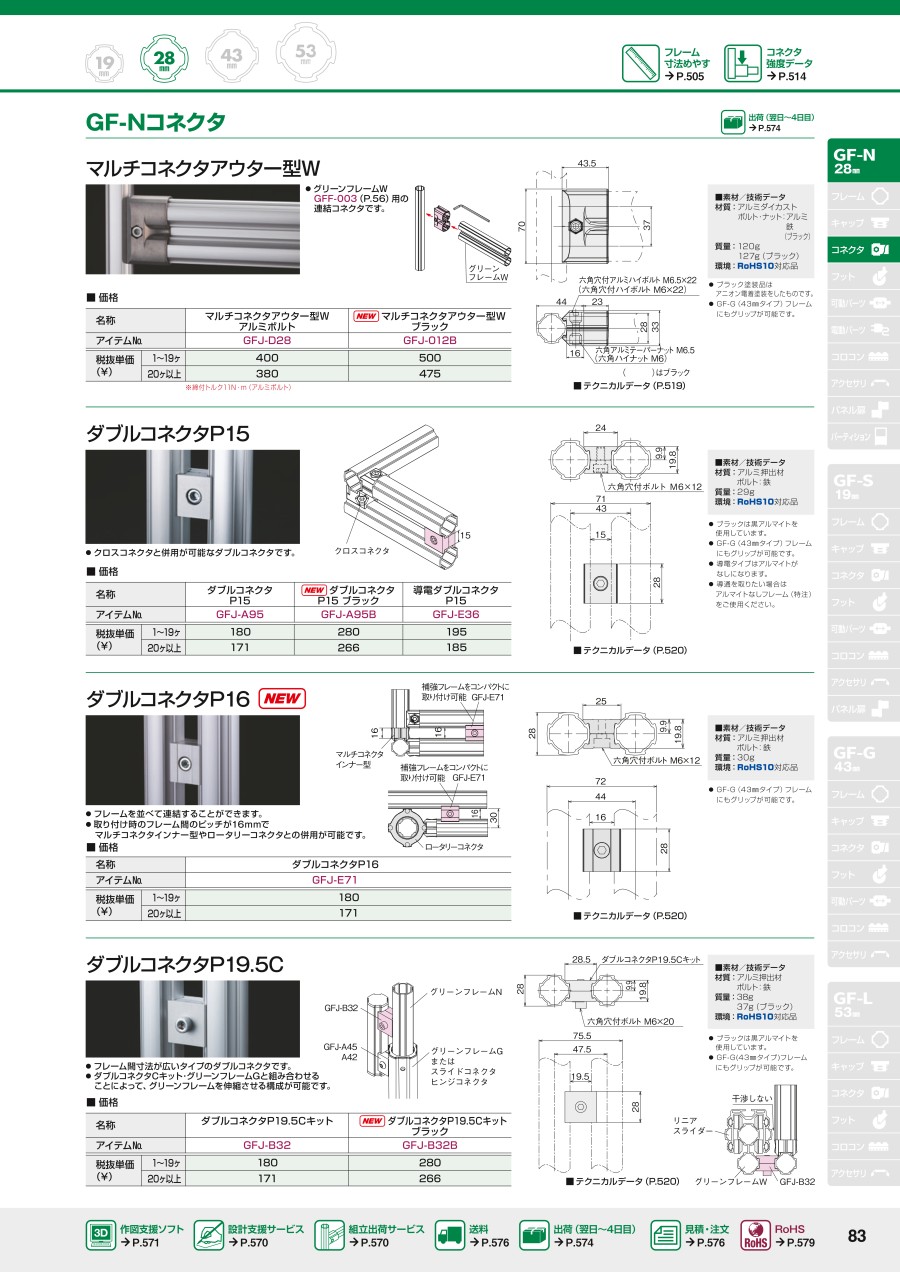

外形図
GFJ-A95／GFJ-E36
GFJ-D68
GFJ-D71
製品仕様
| 型番 | 材質 | 質量 |
|---|---|---|
| GFJ-A95 | アルミ押出材 ボルト・ナット：鉄 | 29g |
| GFJ-E36 | 導電アルミ押出材 ボルト・ナット：鉄 | 29g |
| GFJ-D68 | アルミ押出材 ボルト：鉄 | 58g |
| GFJ-D71 | 100g |
使用例
商品特長詳細
悩みを解決
- パイプフレームの組み立てに時間がかかっている。また変更や拡張をしたくても手間と時間がかかるためできていない。
→1本締めるだけの簡単締結（経験不要で誰でもスピード組み立てが可能後付けや拡張も思いのまま。） - パイプフレームを使用しているが、塗装のはがれや錆が気になる。
→クリーンな環境にも最適な錆に強い耐食性（医療、食品関係など、クリーン度が求められている環境に最適。） - 現場の工数が逼迫しているので、人力で作業をしている部分をもっと自動化したい。
→現場に合った独自の「設備」が設計できる（モーションパーツが豊富。組み合わせ次第で作業現場の自動化が実現します。）
詳細情報
基本情報
【特長】
・クロスコネクタと併用が可能なダブルコネクタ。
・これまで複数使用していた個所への取り付けを集約し、組立性を向上できます。
・取り付けボルトの出っ張りもなく、フレーム外寸内に納まるスリムタイプ。
・クロスコネクタ（GFJ-A11A）と併用できます。
【用途】
・フレームを並べて連結するのに最適。
ご注意
- GF-N製品の締付トルクにつきましてカタログ掲載内容に訂正がございます。
詳細はこちらから御確認下さい。
商品担当おすすめ
ダブルコネクタP15のレビュー
グリーンフレーム同士の結合
5
5.02020/12/23
グリーンフレームを平行に並べて結合できるため便利です。
ネックはネジが鉄のようなので自分で M6×１２のステン製に交換し...もっと読む
0人が参考にしています。
装置のフレームに利用
4
4.02020/02/27
製造工程の改善で、ケースを上げる装置を組み立てる際に、装置のフレーム部分に、GF-N28mmのグリーンフレームを使用しま...もっと読む
0人が参考にしています。
生産設備製作時に様々な用途で利用
5
5.02020/01/29
自社内各種生産設備（作業台やコンベア経路上にトンネルを形成するための骨子等）製作時に様々な用途で利用のフレーム材に対する...もっと読む
0人が参考にしています。
外販専用機筐体製作他に幅広く利用しています
5
5.02019/11/13
受注生産の専用機筐体や得意先様工場内安全柵等の製作に幅広く利用しているグリーンフレームに対し用途に応じ各種付帯部品を併用...もっと読む
0人が参考にしています。
平行ジョイント
5
5.02018/12/14
フレームの平行ジョイントととして使用しました。しっかり固定出来ます。
0人が参考にしています。
