フリーコネクタアウター型V-M
- 通常単価(税別)
- 903円
- 税込単価
- 993円
グリーンフレームNシリーズ（28mm）用コネクタ。【特長】・フレームの取り付け...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
GFJ-D49の仕様・寸法情報
種類
メタルジョイント
ジョイント形状
角度付
接続形状
通しあり
適用パイプ径(φ),(□)
28
材質
[アルミニウム] アルミダイカスト
色
なし
ボルト材質
アルミ
-
-
商品情報
外形図
製品仕様
- 材質：アルミダイカスト、ボルト・ナット部（鉄）
- 質量：127g
使用例
可動部に使用する場合はオイルを塗布してください。
商品特長詳細
見分け方
詳細情報
基本情報
グリーンフレームNシリーズ（28mm）用コネクタ。
【特長】
・フレームの取り付け角度を自由に決めることができます
・ボルトを締めた後でも自由に可動します
・くぼみ部分へドリルネジを取り付けることで、フレームの抜けを防止することができます（下穴をあける際はΦ3.5推奨です）
・GF-G（43mmタイプ）フレームにもグリップが可能です
ご注意
- 可動部に使用する場合はオイルを塗布してください。

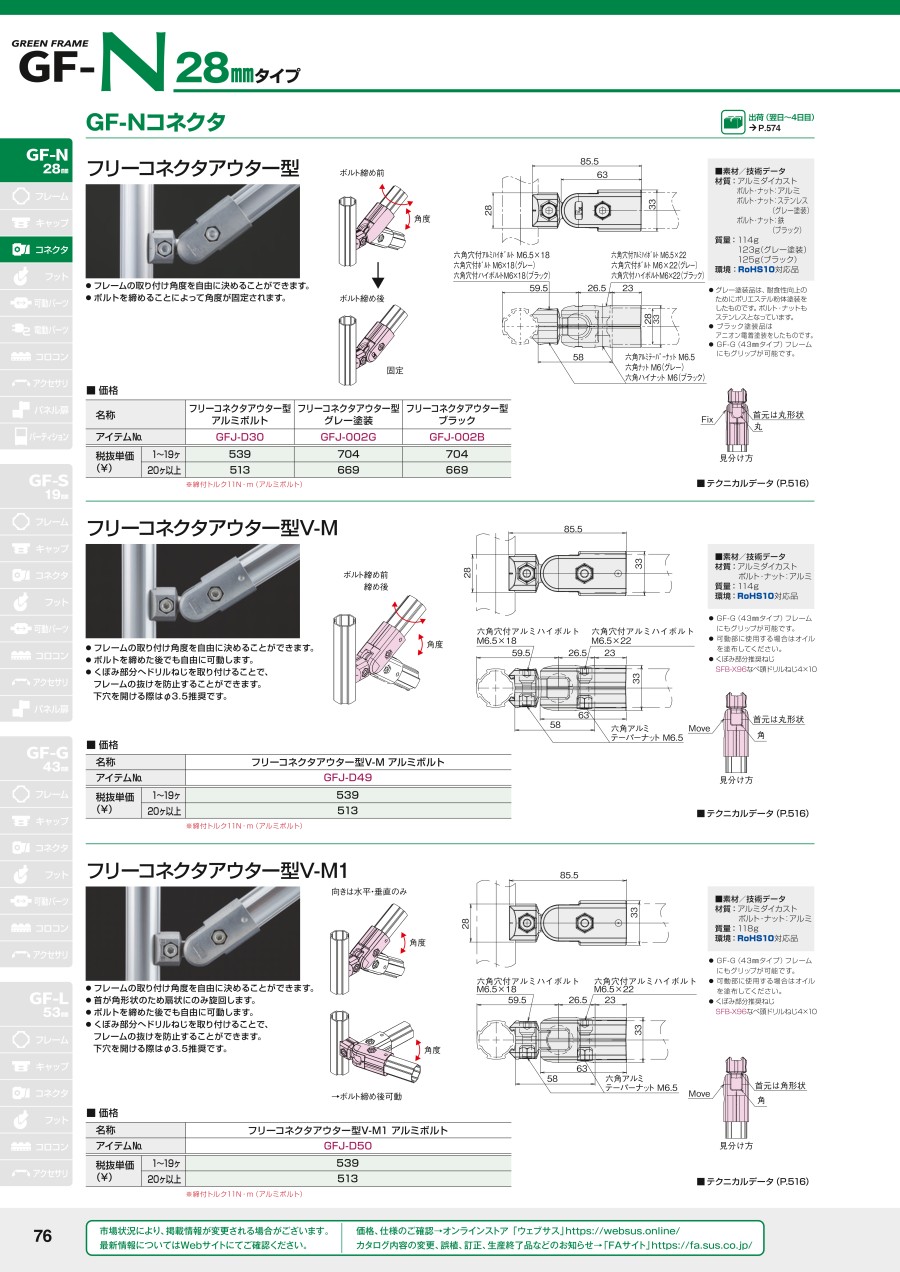

カタログ
類似品類似品をすべて見る
商品担当おすすめ
フリーコネクタアウター型V-Mの型番GFJ-D49のページです。
型番GFJ-D49に関する仕様情報を記載しております。
フリーコネクタアウター型V-Mのレビュー
作業台作成
5
5.02020/03/04
角度を付けたい時に便利です。
作業台の補強にも使用できます。
これと言って問題なく原理な商品です。
0人が参考にしています。
