マルチコネクタアウター型
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

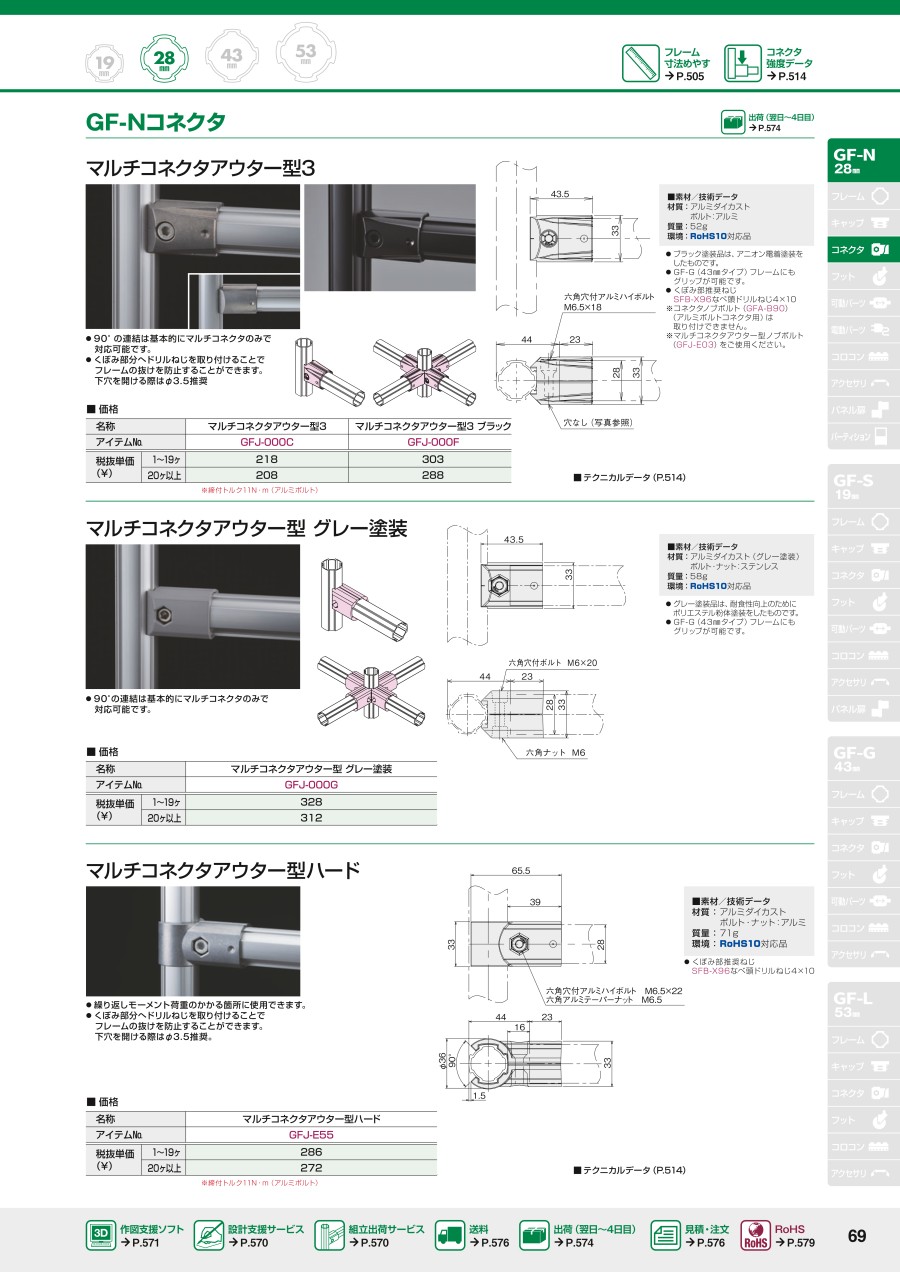

外形図
製品仕様
| 材質 | 本体 | アルミダイカスト |
|---|---|---|
| ボルト・ナット | アルミ ステンレス（グレー塗装） | |
| 質量 | アルミボルト | 51g |
| グレー塗装 | 58g | |
| くぼみ部推奨ネジ | SFB-X96なべ頭ドリルネジ4×10 | |
| 締付トルク | 11N・m（アルミボルト） | |
- グレー塗装品は、耐食性向上のためにポリウレタン粉体塗装をしたものです。
ボルト・ナットもステンレスとなっています。 - GF-G（43mmタイプ）フレームにもグリップが可能です。
- くぼみ部分へドリルネジを取り付けることでフレームの抜けを防止することができます。
下穴をあける際はφ3.5推奨。
仕様変更 : GFJ-000A従来品にビス留め用のくぼみを追加
使用例
商品特長詳細
悩みを解決
- パイプフレームの組み立てに時間がかかっている。また変更や拡張をしたくても手間と時間がかかるためできていない。
→1本締めるだけの簡単締結（経験不要で誰でもスピード組み立てが可能後付けや拡張も思いのまま。） - パイプフレームを使用しているが、塗装のはがれや錆が気になる。
→クリーンな環境にも最適な錆に強い耐食性（医療、食品関係など、クリーン度が求められている環境に最適。） - 現場の工数が逼迫しているので、人力で作業をしている部分をもっと自動化したい。
→現場に合った独自の「設備」が設計できる（モーションパーツが豊富。組み合わせ次第で作業現場の自動化が実現します。）
選定サポート情報
製品比較情報
詳細情報
基本情報
ボルト1本を締めるだけでフレームの連結が可能なメタルジョイント。
【特長】
・90°の連結は基本的にマルチコネクタのみで対応可能です
・くぼみ部分へドリルネジを取り付けることでフレームの抜けを防止することができます（下穴をあける際はΦ3.5推奨）（型番：GFJ-000C）
・GF-G（43mmタイプ）フレームにもグリップが可能です
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- GF-N製品の締付トルクにつきましてカタログ掲載内容に訂正がございます。
詳細はこちらから御確認下さい。
カタログ
商品担当おすすめ
マルチコネクタアウター型のレビュー
各種制作品
4
4.02017/07/31
いつもグリーンフレームを購入させて頂いています。
ものによっては納期がかかるものがあり、また直で購入するより若干価格が高...もっと読む
2人が参考にしています。
個別フレームの組み立て
5
5.02020/03/03
ＳＵＳのグリーンフレームの組み立てに使用。専用品なのでボルトで簡単に装着・接続できます。強度もかなりのものが期待できてい...もっと読む
1人が参考にしています。
からくり用
4
4.02021/04/15
からくり用に使用しました。
結構重宝してよかったです。
インナーとの使用用途があまりわかりにくいです
0人が参考にしています。
ケースを上げる装置のフレームに
4
4.02020/02/27
製造工程の改善で、ケースを上げる装置を組み立てる際に、装置のフレーム部分に、GF-N28mmのグリーンフレームを使用しま...もっと読む
0人が参考にしています。
作業台の棚追加
5
5.02020/02/25
作業台が天板だけだったので、一段追加する為に購入。
問題なく1段追加できました。これで物入れが完成。
0人が参考にしています。
よくあるご質問（FAQ）
Qマルチコネクタアウター型（型番：GFJ-000A）にはボルトとナットが付属していますか？
A
はい、ボルトとナットが付属しています。
Qマルチコネクタアウター型（型番例：GFJ-000A）と、別ページ掲載のマルチコネクタインナー型（型番例：GFJ-200A）との違いはなんですか?
A
フレームにかぶせるようにして締めこむタイプがアウター型で、フレームの中空部に差し込むようにして使うのがインナー型です。 アウター型は、インナー型と比較してモーメント荷重面などで強度があります。また、インナー型に比べると施工性が高く扱いやすいという特長があります。
フレームの種類によってアウター型しか使えないもの、インナー型しか使えないものがございますのでご注意ください。
フレームの種類によってアウター型しか使えないもの、インナー型しか使えないものがございますのでご注意ください。
