小型空調機ドレン用 C・トラップ
- 通常単価(税別)
- 10,422円～14,852円
- 税込単価
- 11,464円～16,337円
【特長】・封水が切れても特殊フロートボールが汚染空気の逆流を防止・防臭・防虫に優れた効果を発揮・小型空...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

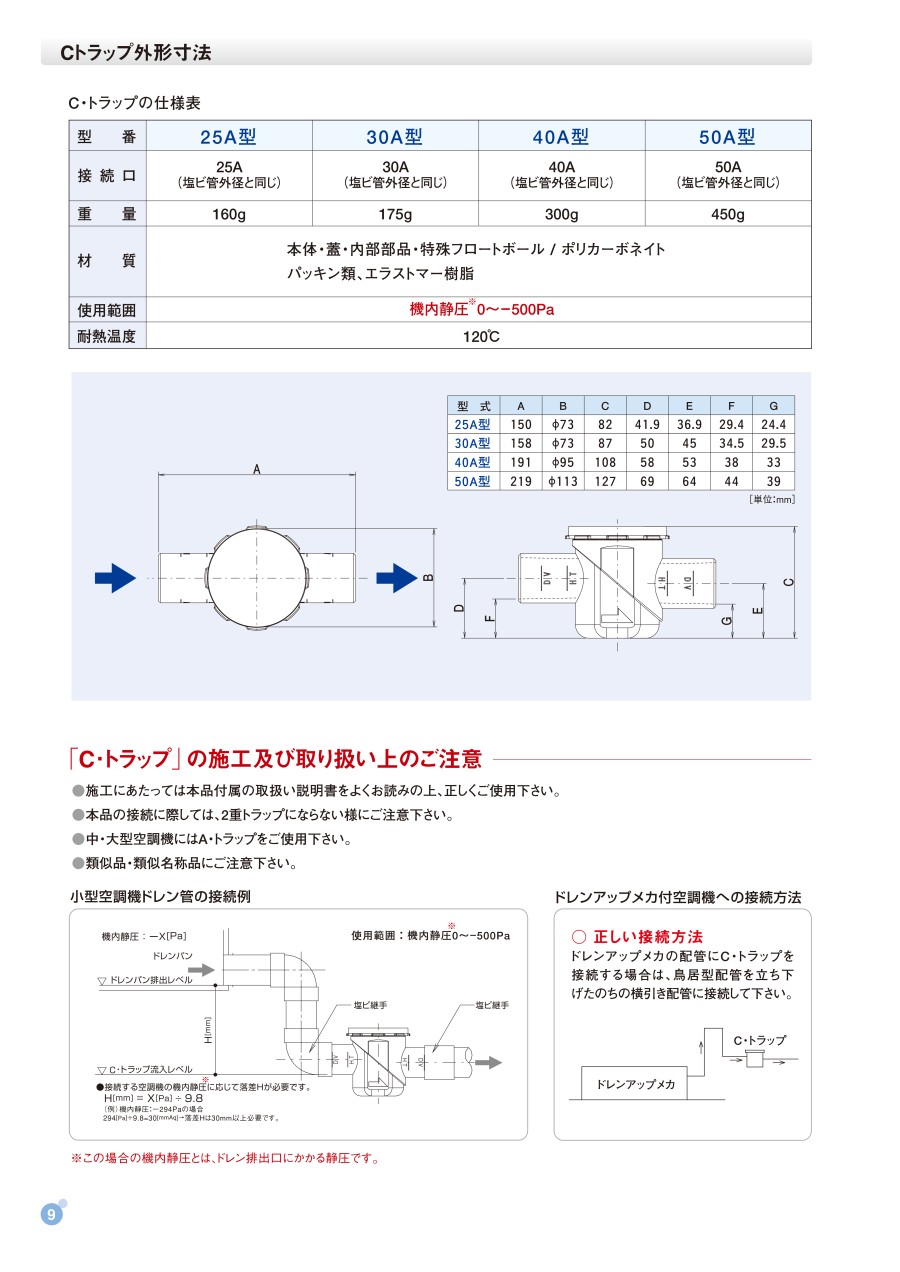

外形図
製品仕様
| 型番 | 25A型 | 30A型 | 40A型 | 50A型 |
|---|---|---|---|---|
| 接続口 | 25A （塩ビ管外径と同じ） | 30A （塩ビ管外径と同じ） | 40A （塩ビ管外径と同じ） | 50A （塩ビ管外径と同じ） |
| 重量 | 160g | 175g | 300g | 450g |
| 材質 | 本体・蓋・内部部品・特殊フロートボール／ポリカーボネイト パッキン類、エラストマー樹脂 | |||
| 使用範囲 | 機内静圧※0～-500Pa | |||
| 耐熱温度 | 120℃ | |||
※この場合の機内静圧とは、ドレン排出口にかかる静圧です。
規格表
使用例
小型空調機ドレン管の接続例
使用範囲：機内静圧0～-500Pa※
※この場合の機内静圧とは、ドレン排出口にかかる静圧です。
接続する空調機の機内静圧に応じて落差Hが必要です。
H（mm）＝X（Pa）÷9.8
（例）機内静圧：-294Paの場合
294（Pa）÷9.8＝30（mmAq）⇒落差Hは30mm以上必要です。
ドレンアップメカ付空調機への接続方法
正しい接続方法 ： ドレンアップメカの配管にC・トラップを接続する場合は、鳥居型配管を立ち下げたのちの横引き配管に接続して下さい。
詳細情報
基本情報
【特長】
・封水が切れても特殊フロートボールが汚染空気の逆流を防止
・防臭・防虫に優れた効果を発揮
・小型空調機の排水トラップに最適な超コンパクト設計
・内部部品は簡単脱着で点検・清掃が容易
・光反射テープで隠蔽部でも確認が容易
・水平取付型
