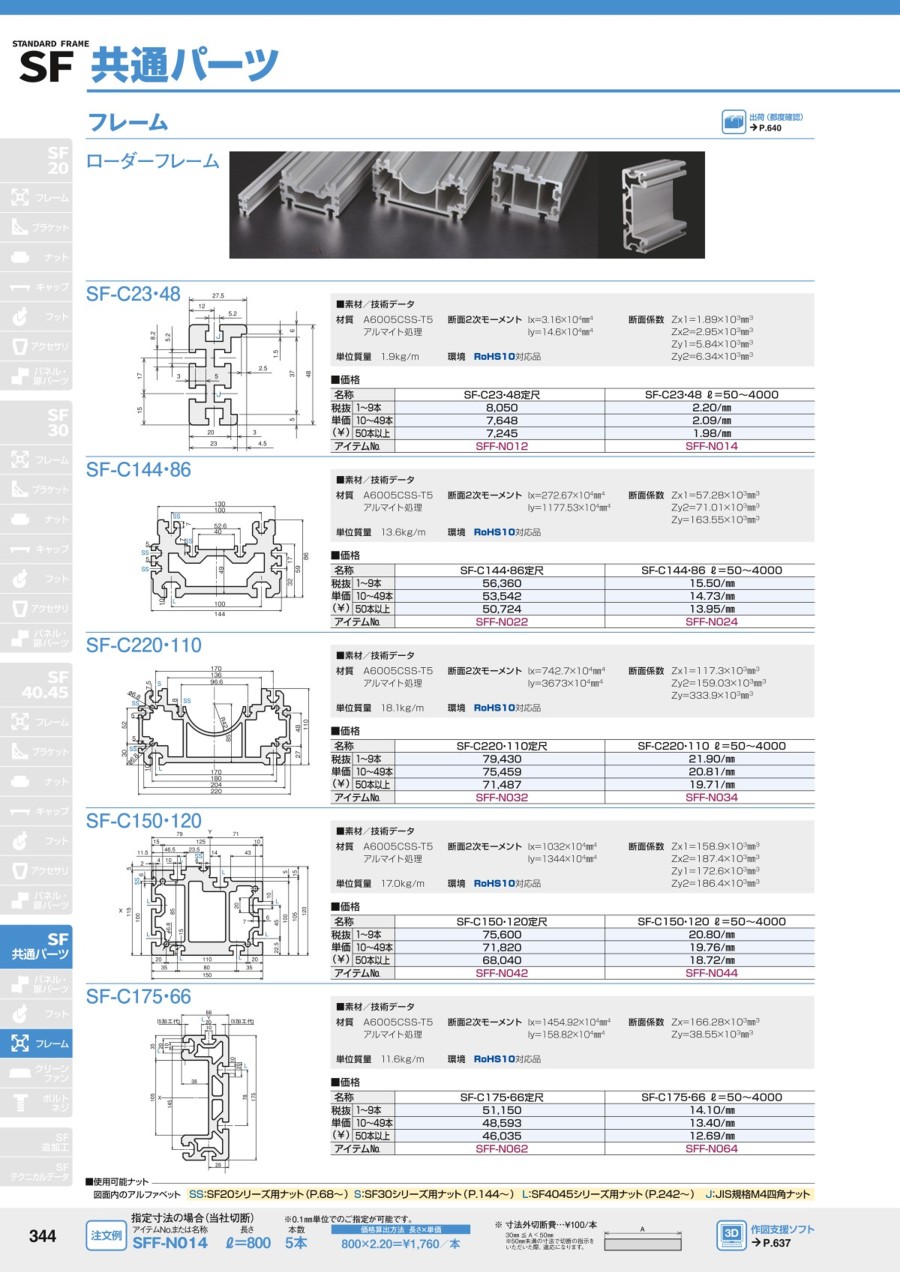

アルミ構造材 SF共通パーツ ローダーフレーム
未確定：候補が5型番あります。
商品情報
外形図
SFF-N012/SFF-N014
SFF-N022/SFF-N024
SFF-N032/SFF-N034
SFF-N042/SFF-N044
製品仕様
| 型番 | 材質 | 断面2次モーメント | 断面係数 | 単位質量 | 環境 |
|---|---|---|---|---|---|
| SFF-N012 | A6N01SS-T5 アルマイト処理 | Ix=3.16×104mm4 Iy=14.6×104mm4 | Zx1=1.89×103mm3 Zx2=2.95×103mm3 Zy1=5.84×103mm3 Zy2=6.34×103mm3 | 1.9kg/m | RoHS10対応品 |
| SFF-N014 | |||||
| SFF-N022 | Ix=272.67×104mm4 Iy=1177.53×104mm4 | Zx1=57.28×103mm3 Zy2=71.01×103mm3 Zy=163.55×103mm3 | 13.6kg/m | ||
| SFF-N024 | |||||
| SFF-N032 | Ix=742.7×104mm4 Iy=3673×104mm4 | Zx1=117.3×103mm3 Zy2=159.03×103mm3 Zy=333.9×103mm3 | 18.1kg/m | ||
| SFF-N034 | |||||
| SFF-N042 | Ix=1032×104mm4 Iy=1344×104mm4 | Zx1=158.9×103mm3 Zx2=187.4×103mm3 Zy1=172.6×103mm3 Zy2=186.4×103mm3 | 17.0kg/m | ||
| SFF-N044 |
使用例
SF-C23・48使用参考例
<コンベア参考例>
SF-C144・86使用参考例
<オートローダー参考例>
| 品番 | 品名 | 型番 | 品名 |
|---|---|---|---|
| 1 | LMガイド | SSR20**** | THK |
| 2 | ピニオン | SSCP5-20 | KHK |
| 3 | ラック | SRCPFD5-**** | KHK |
| 4 | 減速機 | （減速比1/5） | - |
| 5 | サーボモータ | 200W、400W | - |
A溝=TナットSS用
B溝=TナットL用
★ご使用状況に応じ切削加工が必要です。
本図の場合※印部分に
の加工が必要となります。
曲がり、反りを除去する為には2mm以上の削り加工をお願いします。
B溝=TナットL用
★ご使用状況に応じ切削加工が必要です。
本図の場合※印部分に
の加工が必要となります。曲がり、反りを除去する為には2mm以上の削り加工をお願いします。
SF-C220・110使用参考例
<オートローダー参考例>
| 品番 | 品名 | 型番 | 品名 |
|---|---|---|---|
| 1 | LMガイド | SSR25**** | THK |
| 2 | ピニオン | SSCP5-40 | KHK |
| 3 | ラック | SRCPFD5-**** | KHK |
| 4 | 減速機 | （減速比1/5） | - |
| 5 | サーボモータ | 400W、750W | - |
A溝=TナットS用
B溝=TナットSS用
C溝=TナットL用
★ご使用状況に応じ切削加工が必要です。
本図の場合※印部分にの加工が必要となります。
曲がり、反りを除去する為には2mm以上の削り加工をお願いします。
B溝=TナットSS用
C溝=TナットL用
★ご使用状況に応じ切削加工が必要です。
本図の場合※印部分に
の加工が必要となります。曲がり、反りを除去する為には2mm以上の削り加工をお願いします。
SF-C150・120使用参考例
<オートローダー参考例>
| 品番 | 品名 |
|---|---|
| 1 | リニアガイド |
| 2 | ピニオン |
| 3 | ラック |
| 4 | 減速機 |
| 5 | サーボモータ |
A溝=TナットL用
B溝=TナットSS用
B溝=TナットSS用
詳細情報
基本情報
SFシリーズ対応。共通パーツ ローダーフレーム。
画像は代表商品画像です。詳細はカタログPDFをご覧ください。
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
