アルミ構造材 SF40・45 溝幅10mmタイプ SF-80・80・1S
- 通常単価(税別)
- -
- 税込単価
- -
SF40・45シリーズ対応。溝幅10mmタイプ。80mm・80mmのアルミフレ...
詳細情報を確認する- フレームシリーズ
- SUS SF40・45（溝幅10mmタイプ）
- 基準フレーム幅 (mm)
- 80
- フレームサイズ
- 80×80
- 溝面種類
- 4面溝
- 表面処理
- アルマイト
- フレーム溝数
- 1列溝×1列溝
- 材質
- A6N01SS-T5
- 断面2次モーメント lx
- 90.46×104mm4
- 断面2次モーメント ly
- 90.46×104mm4
- 断面係数 Zx
- 22.62×103mm3
- 断面係数 Zy
- 22.62×103mm3
- 抵抗値 (Ω)
- 109～10（帯電防止レベル）
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
未確定：候補が7型番あります。
商品情報
外形図
製品仕様
| 材質 | 環境 | 断面2次モーメント | 断面係数 | 単位質量 | 抵抗値 |
|---|---|---|---|---|---|
| A6N01SS-T5 アルマイト表面処理 | RoHS10対応品 | Ix=90.46×104mm4 Iy=90.46×104mm4 | Zx=22.62×103mm3 Zy=22.62×103mm3 | 3.95kg/m | 109～10Ω（帯電防止レベル） |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,292円 ( 24,521円 ) | 10日目 |
- ( - ) | 4日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
SF40・45シリーズ対応。溝幅10mmタイプ。80mm・80mmのアルミフレーム。
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください

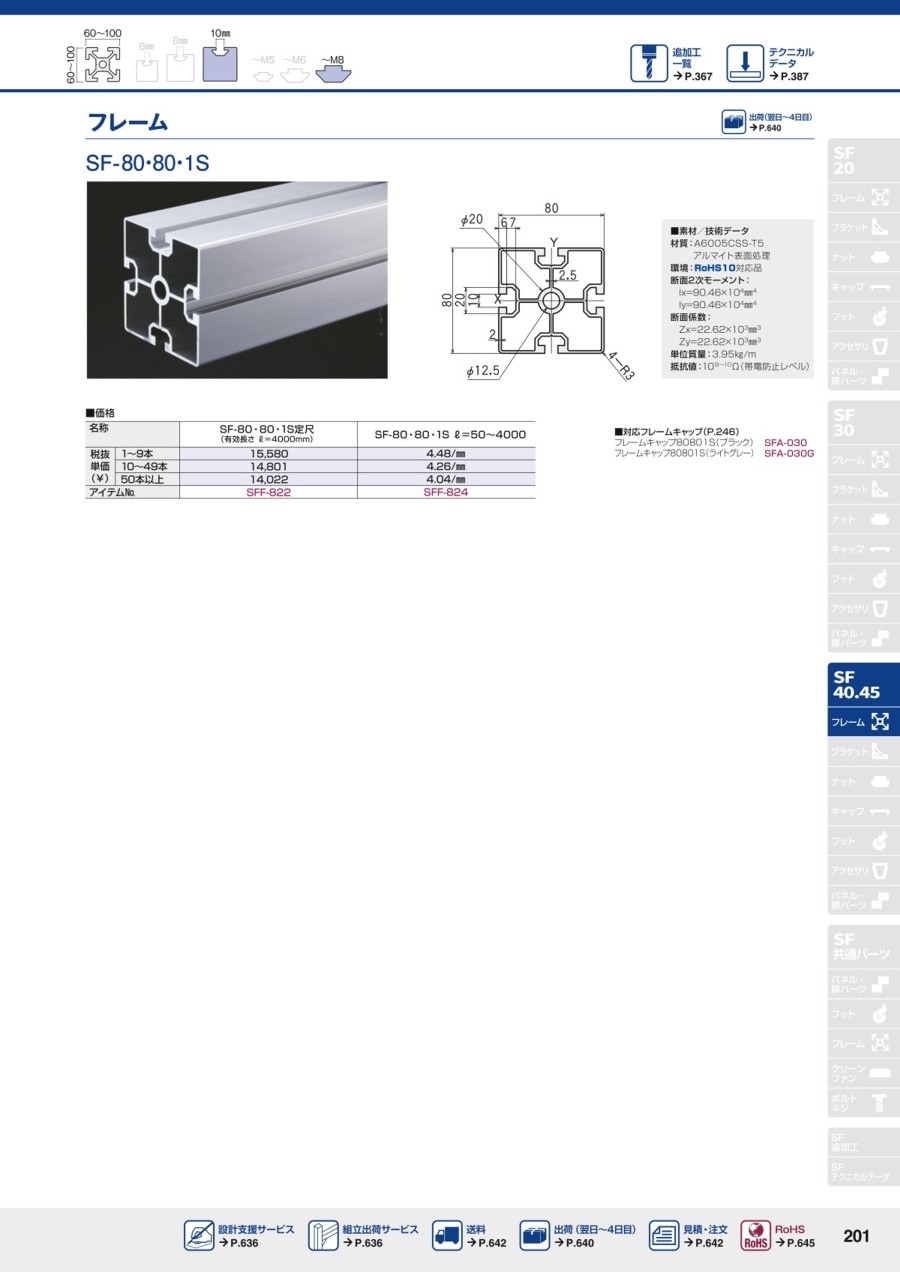

カタログ
商品担当おすすめ
アルミ構造材 SF40・45 溝幅10mmタイプ SF-80・80・1Sのレビュー
エリアセンサーの取り付け用
5
5.02016/12/16
投受光式のセンサーの取付用として購入しましたが、
大きさ重さともに使い勝手の良いものでした。
対応もすばらしく満足してお...もっと読む
0人が参考にしています。
