メカニカル部品技術窓口
絞り込み条件
未確定：候補が97型番あります。
フレーム形状
- 正方形
- 正方形（追加工あり）
- 正方形（追加工なし)
(1-1)長さ【定尺】(mm)
~mm- 4000
(1-2)長さ【カット品】(mm)
~mm[50-4000/0.1mm単位]タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 4日以内
- 5日以内
アルミ構造材 SF40・45 溝幅10mmタイプ SF-60・60・1S
- フレームシリーズ
- SUS SF40・45（溝幅10mmタイプ）
- 基準フレーム幅 (mm)
- 60
- フレームサイズ
- 60×60
- 溝面種類
- 4面溝
- 表面処理
- アルマイト
- フレーム溝数
- 1列溝×1列溝
- 材質
- A6N01SS-T5
- 断面2次モーメント lx
- 49.32×104mm4
- 断面2次モーメント ly
- 49.32×104mm4
- 断面係数 Zx
- 16.44×103mm3
- 断面係数 Zy
- 16.44×103mm3
- 抵抗値 (Ω)
- 109～10（帯電防止レベル）
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
未確定：候補が97型番あります。
商品情報
外形図
製品仕様
| 材質 | A6N01SS-T5 アルマイト表面処理 |
|---|---|
| 断面2次モーメント | lx=49.32×104mm4 |
| ly=49.32×104mm4 | |
| 断面係数 | Zx=16.44×103mm3 |
| Zy=16.44×103mm3 | |
| 単位質量 | 3.73kg/m |
| 抵抗値 | 109～10Ω（帯電防止レベル） |
対応フレームキャップ
| 品名 | 型番 |
|---|---|
| フレームキャップ60601S（ブラック） | SFA-003 |
| フレームキャップ60601S（ライトグレー） | SFA-003G |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,221円 ( 22,243円 ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
アルミフレーム アルミ構造材 SF40・45 溝幅10mmタイプ SF-60・60・1S。
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください

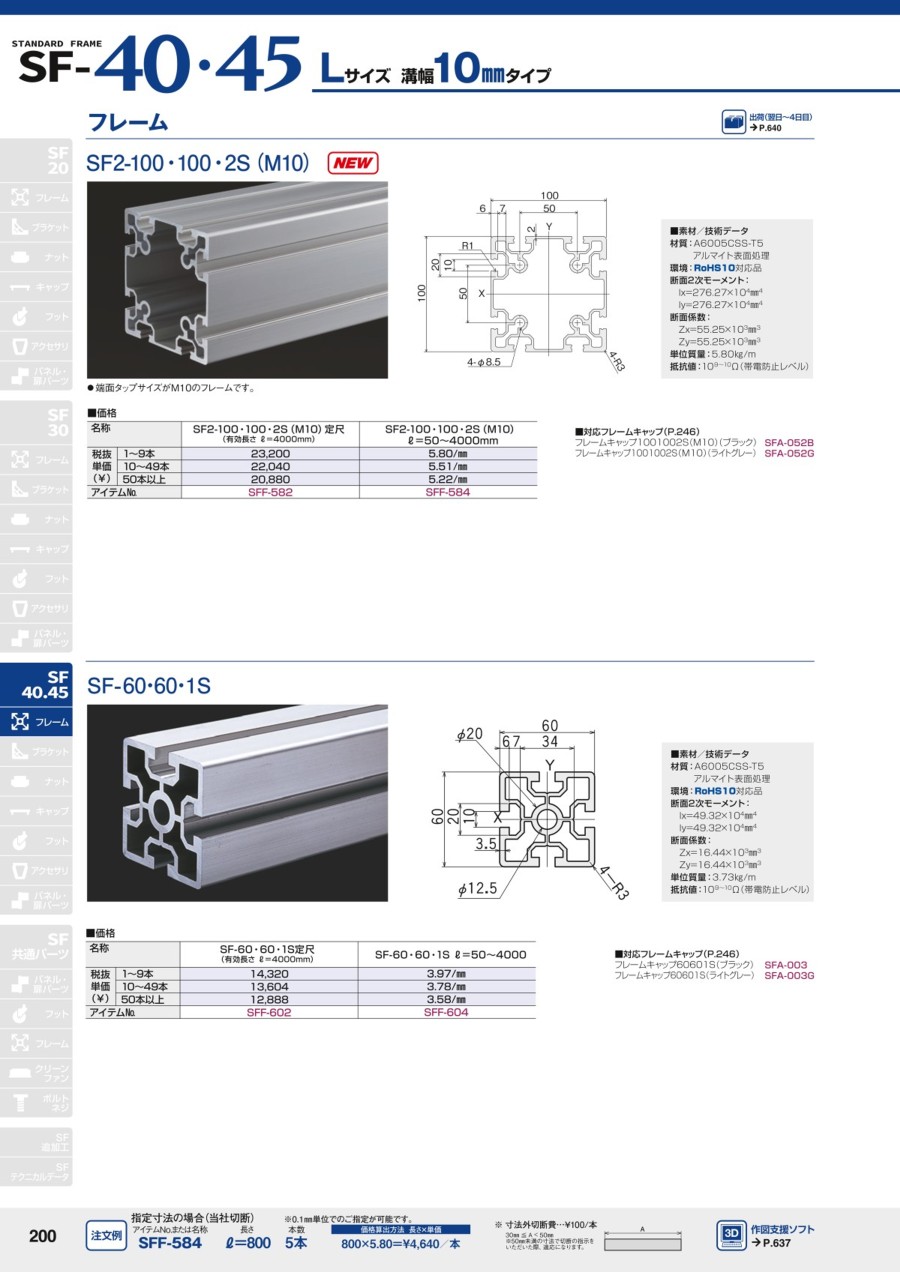

カタログ
商品担当おすすめ
ダイヤテックス
パイオラン 塗装養生テープ
アルミ構造材 SF40・45 溝幅10mmタイプ SF-60・60・1Sのレビュー
フレーム
4
4.02019/01/31
フレームの角が二面で支えられているので
特にねじれ方向に強い。
0人が参考にしています。
装置の架台用に
5
5.02018/11/06
装置の架台用に使っていますが、色々な形状があるため、大体作りたい架台は製作できています。
0人が参考にしています。
