ＳＵＳ（エスユーエス）

アルミ構造材　SF40・45　溝幅10mmタイプ　SF-45･DE30

カタログ |

通常単価(税別): -

税込単価: -

SF40・45シリーズ対応。溝幅10mmタイプ。45mmの30°角度付きアルミ...

フレームシリーズ
SUS SF40・45（溝幅10mmタイプ）
基準フレーム幅 (mm)
45
溝面種類
2面溝
表面処理
アルマイト
材質
A6N01SS-T5
断面2次モーメント lx
14.95×10⁴mm⁴
断面2次モーメント ly
15.89×10⁴mm⁴
断面係数 Zx
4.97×10³mm³
断面係数 Zy
5.68×10³mm³
抵抗値 (Ω)
10^9～10（帯電防止レベル）

ご注意

追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。
追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
追加工についてはカタログPDFのP344～をご確認ください

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番	名称	材質	環境	断面2次モーメント	断面係数	単位質量	抵抗値	対応フレームキャップ
SFF-J82A	SF-45・DE30定尺（有効長さL=4,000mm）	A6N01SS-T5 アルマイト表面処理	RoHS10 対応品	Ix=14.95×10⁴mm⁴Iy=15.89×10⁴mm⁴	Zx=4.97×10³mm³Zy=5.68×10³mm³	2.30 kg/m	10^9～10Ω （帯電防止レベル）	フレームキャップ45・ DE30（ブラック） SFA-J8A フレームキャップ45・ DE30（ライトグレー） SFA-J8AG
SFF-J84A	SF-45・DE30 L=50～4,000	A6N01SS-T5 アルマイト表面処理	RoHS10 対応品	Ix=14.95×10⁴mm⁴Iy=15.89×10⁴mm⁴	Zx=4.97×10³mm³Zy=5.68×10³mm³	2.30 kg/m	10^9～10Ω （帯電防止レベル）

型番リスト

表示件数

型番

SFF-J82A

SFF-J84A/L[50-4000/0.1]

SFF-J84A/L[50-4000/0.1]/K[TL,TR,TW]

フレーム形状

(1-1)長さ【定尺】

(mm)

(1-2)長さ【カット品】

(mm)

(2-1)側面穴あけ加工

(3)端面タップ加工

(4)45°斜めカット

最小発注数量

[角度つき] 角度つき（追加工なし)	4000	-	-	-	-	1個
[角度つき] 角度つき（追加工なし)	-	50 ～ 4000	-	-	-	1個
[角度つき] 角度つき（追加工あり）	-	50 ～ 4000	なし	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個

通常単価(税別) (税込単価)	通常出荷日

13,149円 ( 14,464円 )	10日目
- ( - )	7日目
- ( - )	5日目

詳細情報

基本情報

基本情報

SF40・45シリーズ対応。溝幅10mmタイプ。45mmの30°角度付きアルミフレーム。

ご注意

追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。
追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
追加工についてはカタログPDFのP344～をご確認ください

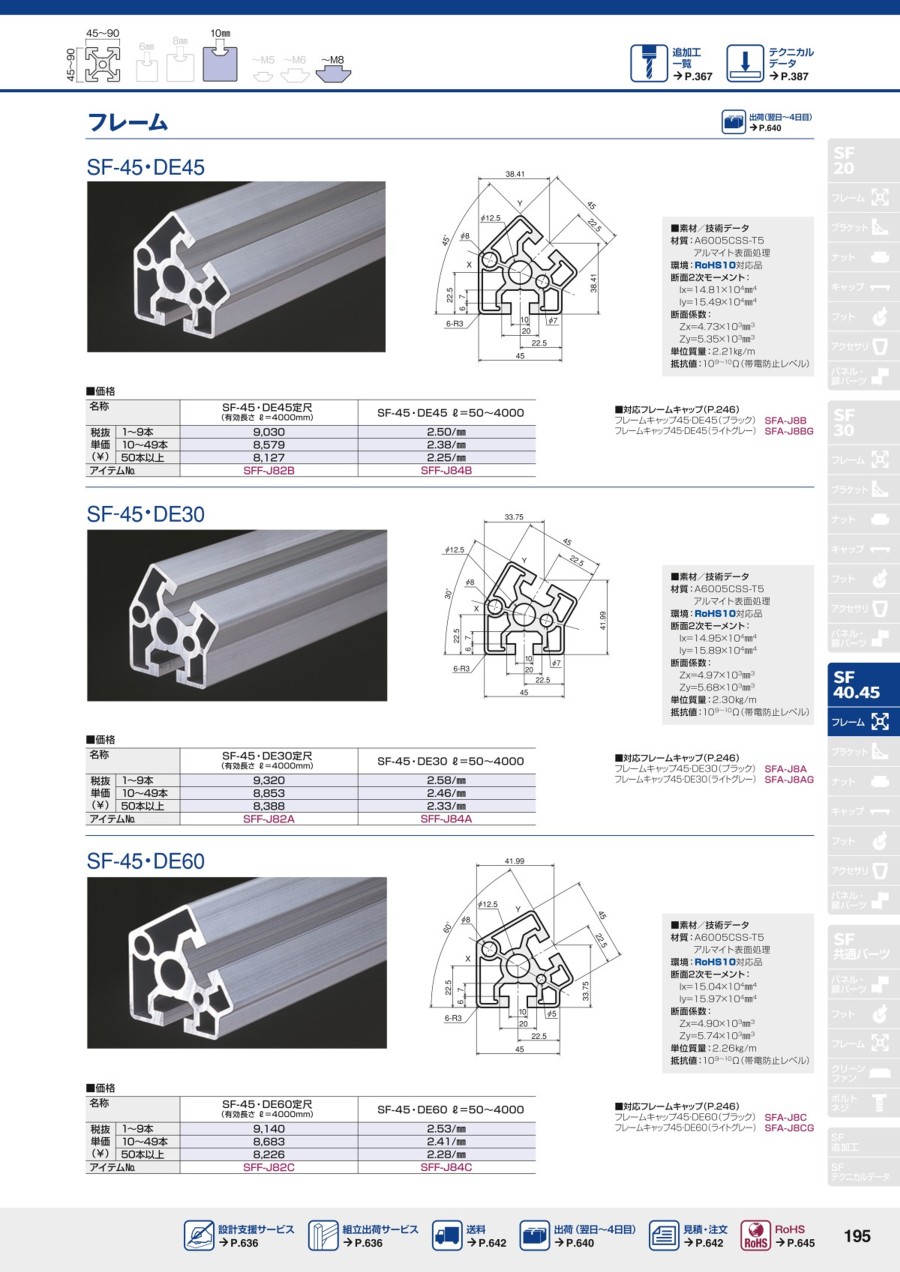

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ダイヤテックス
パイオラン塗装養生テープ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アルミ構造材　SF40・45　溝幅10mmタイプ　SF-45･DE30のレビュー

この商品のレビューはありません
