アルミ構造材 SF40・45 溝幅10mmタイプ SF2-45･45･3F/SF2-45･45･2H
- 通常単価(税別)
- -
- 税込単価
- -
SF40・45シリーズ対応。溝幅10mmタイプ。45mm・45mmのアルミフレ...
詳細情報を確認する- フレームシリーズ
- SUS SF40・45（溝幅10mmタイプ）
- 基準フレーム幅 (mm)
- 45
- フレームサイズ
- 45×45
- 表面処理
- アルマイト
- フレーム溝数
- 1列溝×0列溝
- 材質
- A6N01SS-T5
- 抵抗値 (Ω)
- 109～10（帯電防止レベル）
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
未確定：候補が70型番あります。
商品情報
外形図
SF2-45・45・3F
SF2-45・45・2H
製品仕様
素材／技術データ
SF2-45・45・3F
| 材質 | A6N01SS-T5 アルマイト表面処理 |
|---|---|
| 環境 | RoHS10対応品 |
| 断面2次モーメント | Ix=15.09×104mm4 Iy=14.91×104mm4 |
| 断面係数 | Zx=6.71×103mm3 Zy=6.54×103mm3 |
| 単位質量 | 1.83kg/m |
| 抵抗値 | 109～10Ω（帯電防止レベル） |
SF2-45・45・2H
| 材質 | A6N01SS-T5 アルマイト表面処理 |
|---|---|
| 環境 | RoHS10対応品 |
| 断面2次モーメント | Ix=14.55×104mm4 Iy=14.73×104mm4 |
| 断面係数 | Zx=6.47×103mm3 Zy=6.55×103mm3 |
| 単位質量 | 1.83kg/m |
| 抵抗値 | 109～10Ω（帯電防止レベル） |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,985円 ( 10,984円 ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
9,985円 ( 10,984円 ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
詳細情報
基本情報
SF40・45シリーズ対応。溝幅10mmタイプ。45mm・45mmのアルミフレーム。
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください

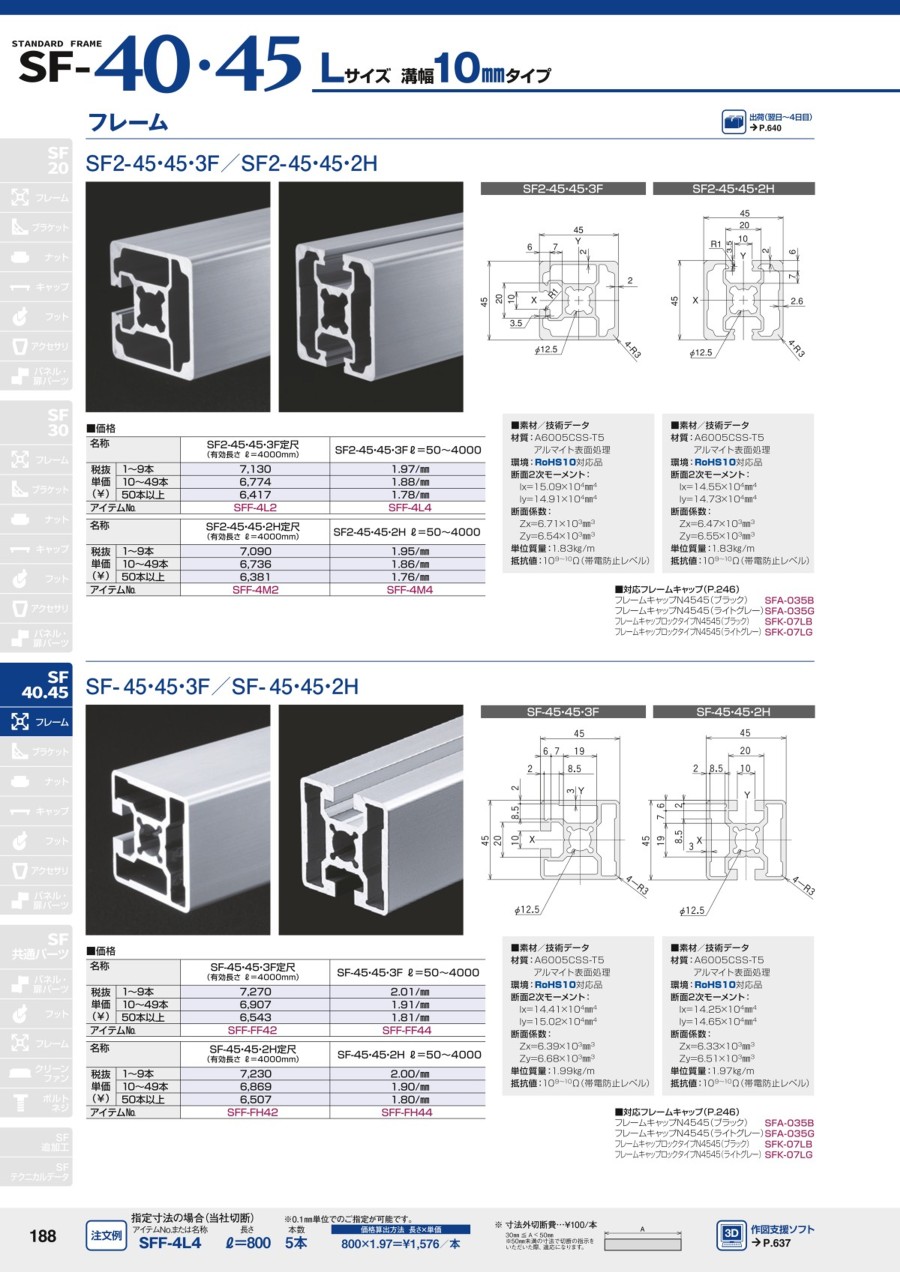

カタログ
