メカニカル部品技術窓口
絞り込み条件
未確定：候補が14型番あります。
フレーム形状
- 正方形
- 正方形（追加工あり）
- 正方形（追加工なし)
表面処理
- 白アルマイト
- アルマイト
断面2次モーメント lx
断面2次モーメント ly
断面係数 Zx
断面係数 Zy
(1-1)長さ【定尺】(mm)
~mm- 4000
(1-2)長さ【カット品】(mm)
~mm[50-4000/0.1mm単位](2-1)側面穴あけ加工
(2-2)フレームキャップ外寸内仕様オプション（TGジョイントのみ）
~mm- なし
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 5日以内
- 10日以内
アルミ構造材 SF40・45 溝幅10mmタイプ SF-90・90/SF-90・90・H
- フレームシリーズ
- SUS SF40・45（溝幅10mmタイプ）
- 基準フレーム幅 (mm)
- 90
- フレームサイズ
- 90×90
- 溝面種類
- 4面溝
- フレーム溝数
- 2列溝×2列溝
- 材質
- A6N01SS-T5
- 抵抗値 (Ω)
- 109～10（帯電防止レベル）
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
未確定：候補が14型番あります。
商品情報

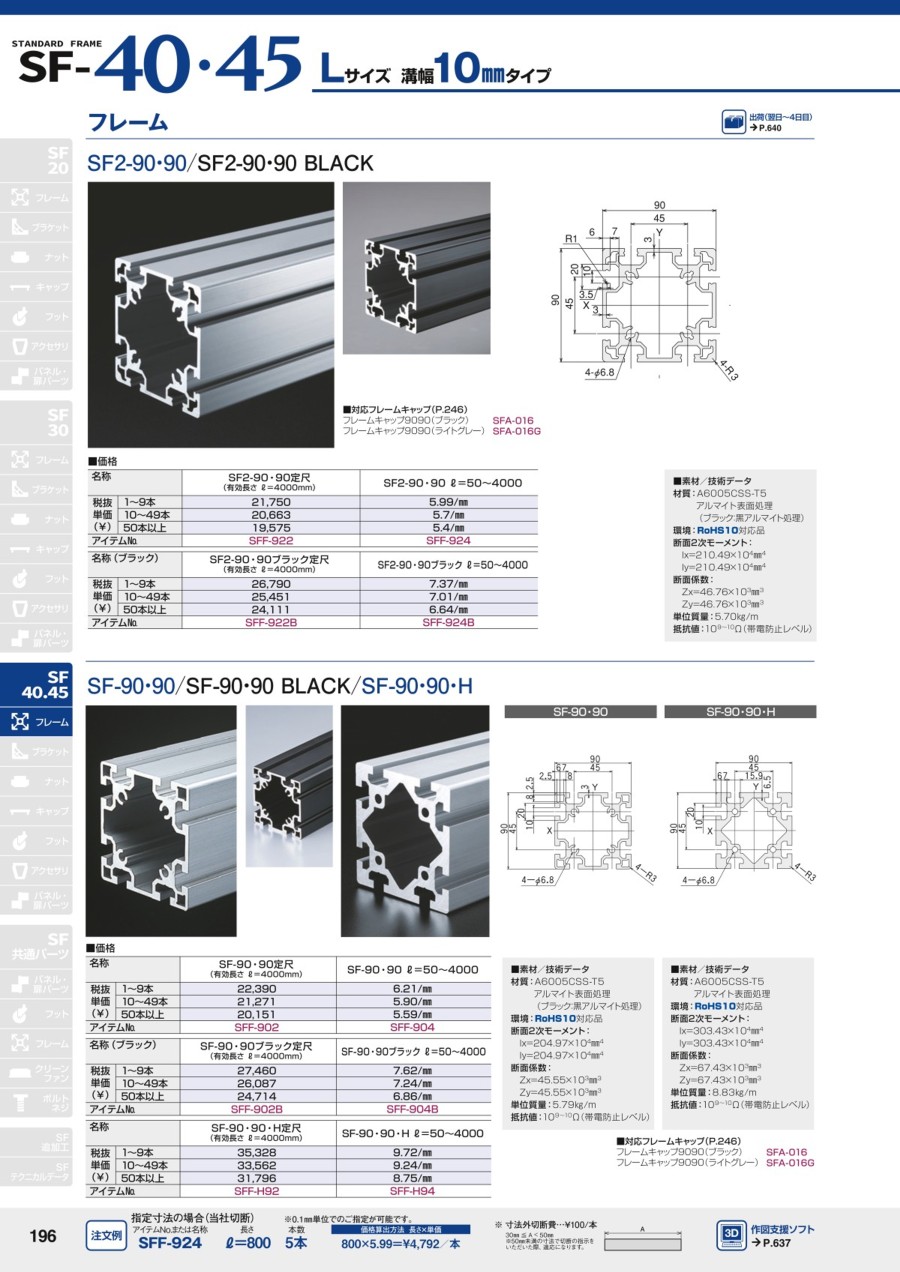

外形図
SFF-902/SFF-904/SFF-902B/SFF-904B
SFF-H92/SFF-H94
製品仕様
| 型番 | 材質 | 環境 | 断面2次モーメント | 断面係数 | 単位質量 | 抵抗値 |
|---|---|---|---|---|---|---|
| SFF-902 | A6N01SS-T5 アルマイト表面処理 （ブラック:黒アルマイト処理） | RoHS10対応品 | Ix=204.97×104mm4 Iy=204.97×104mm4 | Zx=45.55×103mm3 Zy=45.55×103mm3 | 5.79kg/m | 109～10Ω（帯電防止レベル） |
| SFF-904 | ||||||
| SFF-902B | ||||||
| SFF-904B | ||||||
| SFF-H92 | A6N01SS-T5 アルマイト表面処理 | Ix=303.43×104mm4 Iy=303.43×104mm4 | Zx=67.43×103mm3 Zy=67.43×103mm3 | 8.83kg/m | ||
| SFF-H94 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
31,381円 ( 34,519円 ) | 5日目 |
- ( - ) | 10日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
50,554円 ( 55,609円 ) | 5日目 |
- ( - ) | 10日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
アルミフレーム アルミ構造材 SF40・45 溝幅10mmタイプ SF-90・90／SF-90・90 BLACK／SF-90・90・H。
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
カタログ
商品担当おすすめ
アルミ構造材 SF40・45 溝幅10mmタイプ SF-90・90/SF-90・90・Hのレビュー
この商品のレビューはありません
