アルミ構造材 SF40・45 Lサイズ 溝幅10mmタイプ SF-45・180
- フレームシリーズ
- SUS SF40・45（溝幅10mmタイプ）
- 基準フレーム幅 (mm)
- 45
- フレームサイズ
- 45×180
- 溝面種類
- 4面溝
- フレーム溝数
- 1列溝×4列溝
- 材質
- A6N01SS-T5
- 断面2次モーメント ly
- 61.04×104mm4
- 断面係数 Zy
- 27.13×103mm3
- 抵抗値 (Ω)
- 109～10（帯電防止レベル）
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
未確定：候補が37型番あります。
商品情報
外形図
製品仕様
素材／技術データ
| 材質 | A6N01SS-T5 アルマイト表面処理 （ブラック：黒アルマイト処理） |
|---|---|
| 環境 | RoHS10対応品 |
| 断面2次モーメント | Ix=808.67×104mm4 Iy=61.04×104mm4 |
| 断面係数 | Zx=89.85×103mm3 Zy=27.13×103mm3 |
| 単位質量 | 7.15kg/m |
| 抵抗値 | 109～10Ω（帯電防止レベル） |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
40,160円36,144円 ( 39,758円 ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【特長】・Tナットを使用できる溝を持つベーシックなフレーム。
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください

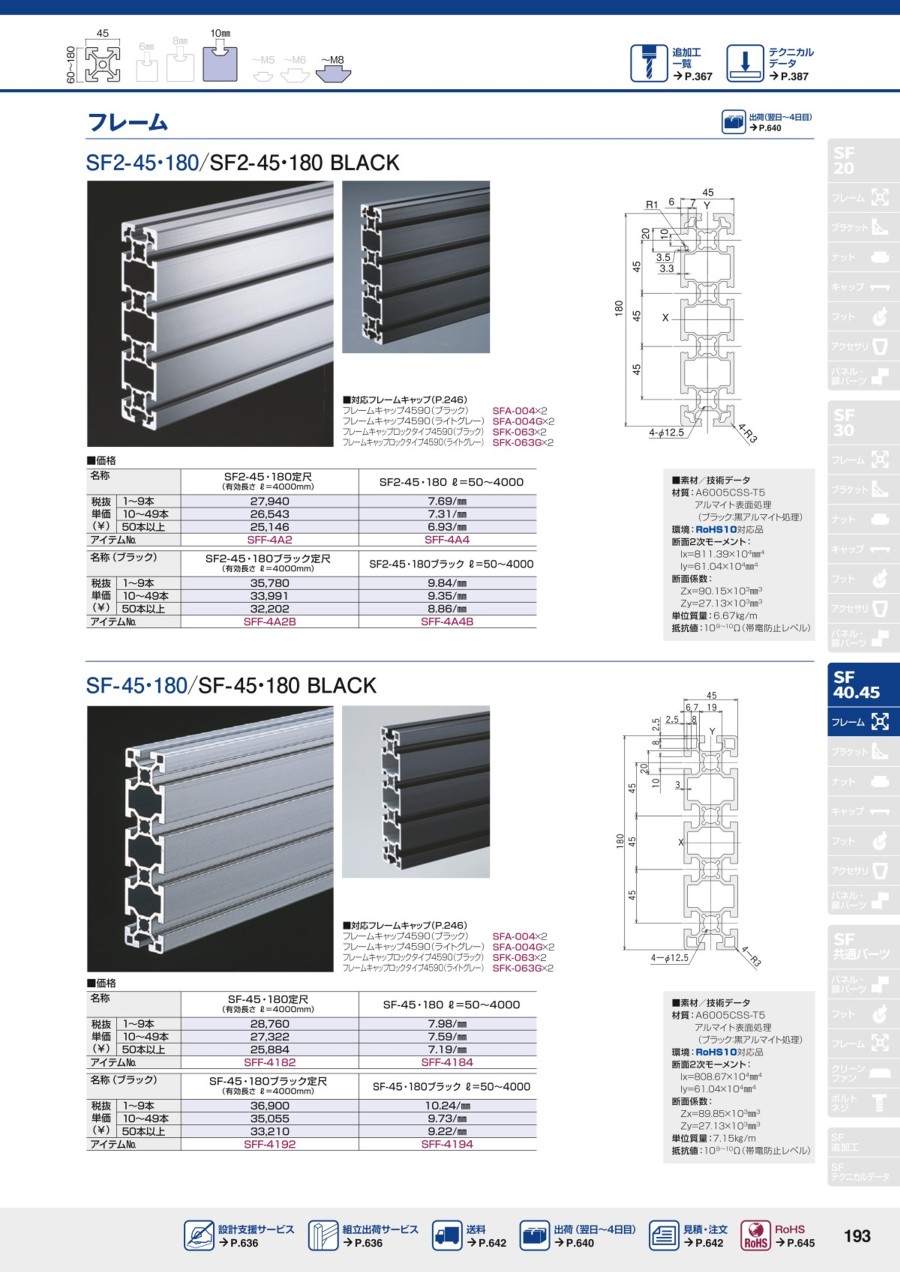

カタログ
