アルミ構造材 SF40・45 溝幅10mmタイプ SF-45・45
- フレームシリーズ
- SUS SF40・45（溝幅10mmタイプ）
- 基準フレーム幅 (mm)
- 45
- フレームサイズ
- 45×45
- 溝面種類
- 4面溝
- フレーム溝数
- 1列溝×1列溝
- 材質
- A6N01SS-T5
- 断面2次モーメント lx
- 15.25×104mm4
- 断面2次モーメント ly
- 15.25×104mm4
- 断面係数 Zx
- 6.78×103mm3
- 断面係数 Zy
- 6.78×103mm3
- 抵抗値 (Ω)
- 109～10（帯電防止レベル）
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
未確定：候補が200型番あります。
商品情報
外形図
製品仕様
| 材質 | A6N01SS-T5 アルマイト表面処理 （ブラック：黒アルマイト処理） |
|---|---|
| 断面2次モーメント | lx=15.25×104mm4 |
| ly=15.25×104mm4 | |
| 断面係数 | Zx=6.78×103mm3 |
| Zy=6.78×103mm3 | |
| 単位質量 | 2.11kg/m |
| 抵抗値 | 109～10Ω（帯電防止レベル） |
対応フレームキャップ
| 品名 | 型番 |
|---|---|
| フレームキャップN4545（ブラック） | SFA-035B |
| フレームキャップN4545（ライトグレー） | SFA-035G |
| フレームキャップロックタイプN4545（ブラック） | SFK-07LB |
| フレームキャップロックタイプN4545（ライトグレー） | SFK-07LG |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,022円 ( 11,024円 ) | 1日目 |
12,265円 ( 13,492円 ) | 7日目 |
- ( - ) | 1日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
アルミフレーム アルミ構造材 SF40・45 溝幅10mmタイプ SF-45・45／SF-45・45 BLACK。
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください

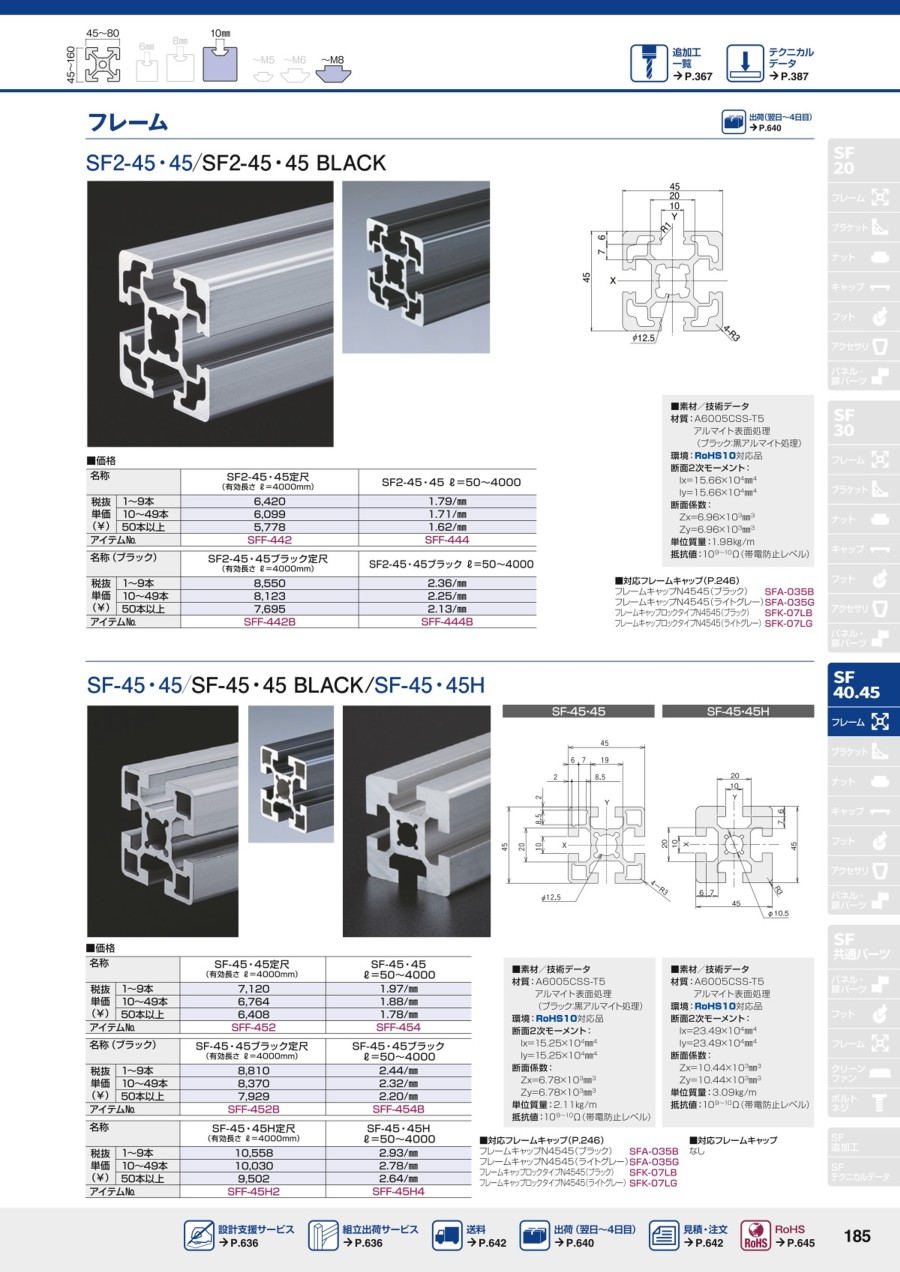

カタログ
