ＳＵＳ（エスユーエス）

アルミ構造材 SF40・45 溝幅10mmタイプ SF-40・80・1F

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＳＵＳ（エスユーエス）

アルミ構造材 SF40・45 溝幅10mmタイプ SF-40・40・1F／BLACK

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＳＵＳ（エスユーエス）

通常出荷日：1 日目～

SF40・45シリーズ対応。溝幅10mmタイプ。40mm・80mmのアルミフレ...

フレームシリーズ
SUS SF40・45（溝幅10mmタイプ）
基準フレーム幅 (mm)
40
フレームサイズ
40×80
溝面種類
3面溝
表面処理
アルマイト
フレーム溝数
1列溝×2列溝
材質
A6N01SS-T5
断面2次モーメント lx
70.50×10⁴mm⁴
断面2次モーメント ly
20.32×10⁴mm⁴
断面係数 Zx
17.62×10³mm³
断面係数 Zy
10.14×10³mm³
抵抗値 (Ω)
10^9～10（帯電防止レベル）

ご注意

追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。
追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
追加工についてはカタログPDFのP344～をご確認ください

未確定：候補が137型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

素材／技術データ

材質	A6N01SS-T5 アルマイト表面処理（ブラック：黒アルマイト処理）
環境	RoHS10対応品
断面2次モーメント	Ix=70.50×10⁴mm⁴ Iy=20.32×10⁴mm⁴
断面係数	Zx=17.62×10³mm³ Zy=10.14×10³mm³
単位質量	2.98kg/m
抵抗値	10⁹～¹⁰Ω（帯電防止レベル）

型番リスト

表示件数

型番

SFF-E482

SFF-E484/L[50-4000/0.1]

SFF-E484/L[50-4000/0.1]/K[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KKFA

SFF-E484/L[50-4000/0.1]/KKFA-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KKFD

SFF-E484/L[50-4000/0.1]/KKFD-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KKFE

SFF-E484/L[50-4000/0.1]/KKFE-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KKFV

SFF-E484/L[50-4000/0.1]/KKFV-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KKFY

SFF-E484/L[50-4000/0.1]/KKFY-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KQCV

SFF-E484/L[50-4000/0.1]/KQCV-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KQCY

SFF-E484/L[50-4000/0.1]/KQCY-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KTGC-3

SFF-E484/L[50-4000/0.1]/KTGC-3-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KTGC-3L

SFF-E484/L[50-4000/0.1]/KTGC-3L-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KTGC-3R

SFF-E484/L[50-4000/0.1]/KTGC-3R-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KTGC

SFF-E484/L[50-4000/0.1]/KTGC-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KTGCW-3

SFF-E484/L[50-4000/0.1]/KTGCW-3-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KTGCW-3L

SFF-E484/L[50-4000/0.1]/KTGCW-3L-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KTGCW-3R

SFF-E484/L[50-4000/0.1]/KTGCW-3R-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KTGCW

SFF-E484/L[50-4000/0.1]/KTGCW-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KTGD-3L

SFF-E484/L[50-4000/0.1]/KTGD-3L-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KTGD

SFF-E484/L[50-4000/0.1]/KTGD-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KTGDW-3L

SFF-E484/L[50-4000/0.1]/KTGDW-3L-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KTGDW

SFF-E484/L[50-4000/0.1]/KTGDW-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KTGG-3

SFF-E484/L[50-4000/0.1]/KTGG-3-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KTGG-3L

SFF-E484/L[50-4000/0.1]/KTGG-3L-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KTGG-3R

SFF-E484/L[50-4000/0.1]/KTGG-3R-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KTGG

SFF-E484/L[50-4000/0.1]/KTGG-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KTGGW-3

SFF-E484/L[50-4000/0.1]/KTGGW-3-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KTGGW-3L

SFF-E484/L[50-4000/0.1]/KTGGW-3L-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KTGGW-3R

SFF-E484/L[50-4000/0.1]/KTGGW-3R-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KTGGW

SFF-E484/L[50-4000/0.1]/KTGGW-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KTGM-3

SFF-E484/L[50-4000/0.1]/KTGM-3-[TL,TR,TW]

SFF-E484/L[50-4000/0.1]/KTGM-3L

フレーム形状

(1-1)長さ【定尺】

(mm)

(1-2)長さ【カット品】

(mm)

(2-1)側面穴あけ加工

(2-2)フレームキャップ外寸内仕様オプション（TGジョイント・タッピングボルト用のみ）

(3)端面タップ加工

(4)45°斜めカット

最小発注数量

[長方形] 長方形（追加工なし)	4000	-	-	-	-	-	1個
[長方形] 長方形（追加工なし)	-	50 ～ 4000	-	-	-	-	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	なし	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	KFジョイント用【KFA】	-	なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	KFジョイント用【KFA】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	KFジョイント用【KFD】	-	なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	KFジョイント用【KFD】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	KFジョイント用【KFE】	-	なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	KFジョイント用【KFE】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	KFジョイント用【KFV】	-	なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	KFジョイント用【KFV】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	KFジョイント用【KFY】	-	なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	KFジョイント用【KFY】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	QCジョイント用【QCV】	-	なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	QCジョイント用【QCV】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	QCジョイント用【QCY】	-	なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	QCジョイント用【QCY】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGC】		なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGC】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGC】		なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGC】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGC】		なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGC】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGC】		なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGC】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント用【TGCW】		なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント用【TGCW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント用【TGCW】		なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント用【TGCW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント用【TGCW】		なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント用【TGCW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント用【TGCW】		なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント用【TGCW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGD】		なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGD】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGD】		なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGD】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント用【TGDW】		なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント用【TGDW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント用【TGDW】		なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント用【TGDW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGG】		なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGG】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGG】		なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGG】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGG】		なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGG】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGG】		なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGG】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント用【TGGW】		なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント用【TGGW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント用【TGGW】		なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント用【TGGW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント用【TGGW】		なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント用【TGGW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント用【TGGW】		なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント用【TGGW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGM】		なし	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGM】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGM】		なし	なし	1個

通常単価(税別) (税込単価)	通常出荷日

16,106円 ( 17,717円 )	5日目
- ( - )	9日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目

基本情報

基本情報

SF40・45シリーズ対応。溝幅10mmタイプ。40mm・80mmのアルミフレーム。

ご注意

追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。
追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
追加工についてはカタログPDFのP344～をご確認ください

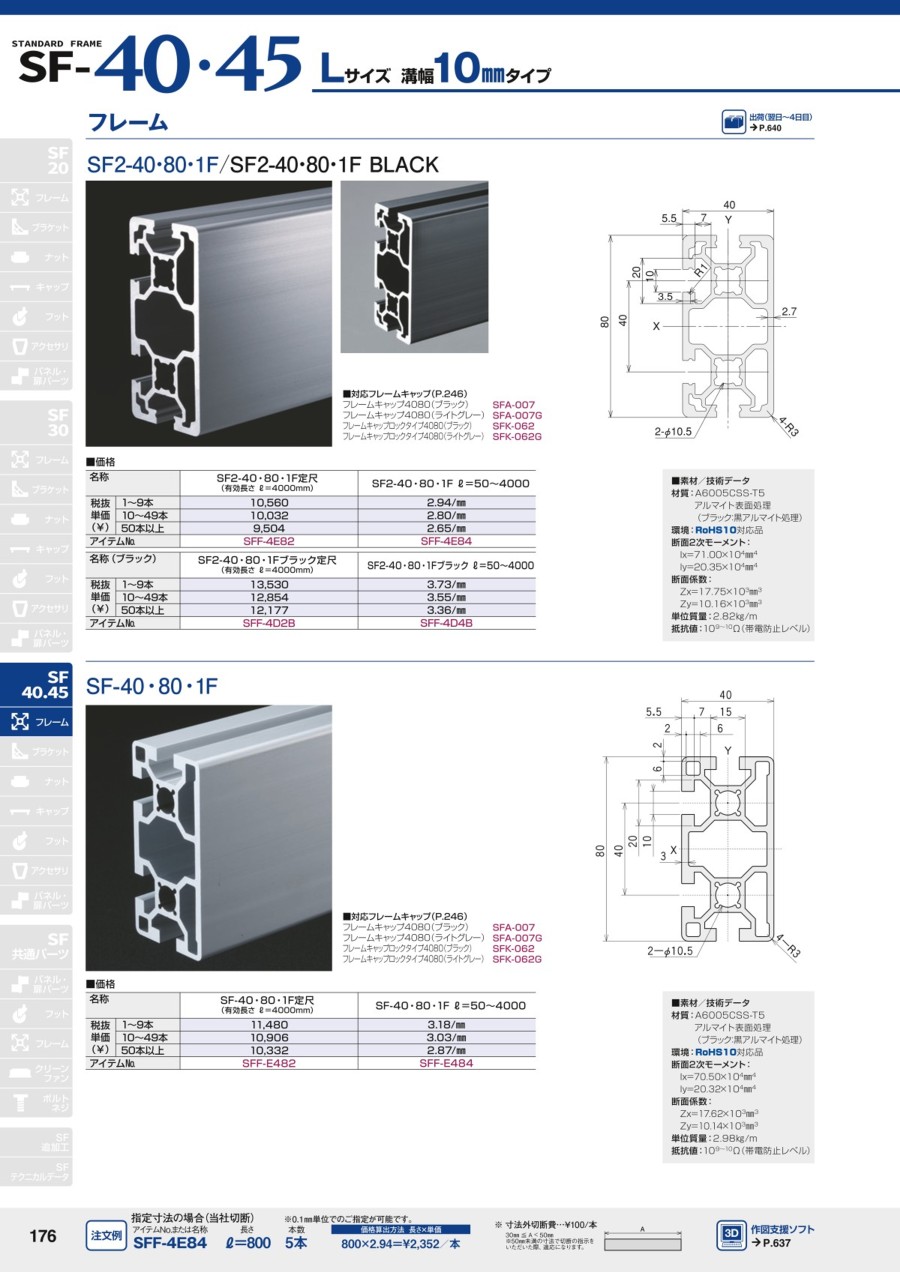

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
