アルミ構造材 SF40・45 溝幅10mmタイプ SF2-40・40・3F/SF2-40・40・2H
- 通常単価(税別)
- -
- 税込単価
- -
SF40・45シリーズ対応。溝幅10mmタイプ。40mm・40mmのアルミフレ...
詳細情報を確認する- フレームシリーズ
- SUS SF40・45（溝幅10mmタイプ）
- 基準フレーム幅 (mm)
- 40
- フレームサイズ
- 40×40
- 表面処理
- アルマイト
- フレーム溝数
- 1列溝×0列溝
- 材質
- A6N01SS-T5
- 抵抗値 (Ω)
- 109～10（帯電防止レベル）
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
未確定：候補が70型番あります。
商品情報
外形図
SFF-FF12/SFF-FF14
SFF-FH12/SFF-FH14
製品仕様
| 型番 | 材質 | 環境 | 断面2次モーメント | 断面係数 | 単位質量 | 抵抗値 |
|---|---|---|---|---|---|---|
| SFF-FF12 | A6N01SS-T5 アルマイト表面処理 | RoHS10対応品 | Ix=10.1×104mm4 Iy=10.52×104mm4 | Zx=5.00×103mm3 Zy=5.26×103mm3 | 1.55kg/m | 109～10Ω（帯電防止レベル） |
| SFF-FF14 | ||||||
| SFF-FH12 | Ix=10.15×104mm4 Iy=10.55×104mm4 | Zx=5.08×103mm3 Zy=5.28×103mm3 | 1.57kg/m | |||
| SFF-FH14 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,406円 ( 9,247円 ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
8,352円 ( 9,187円 ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
SF40・45シリーズ対応。溝幅10mmタイプ。40mm・40mmのアルミフレーム。
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください

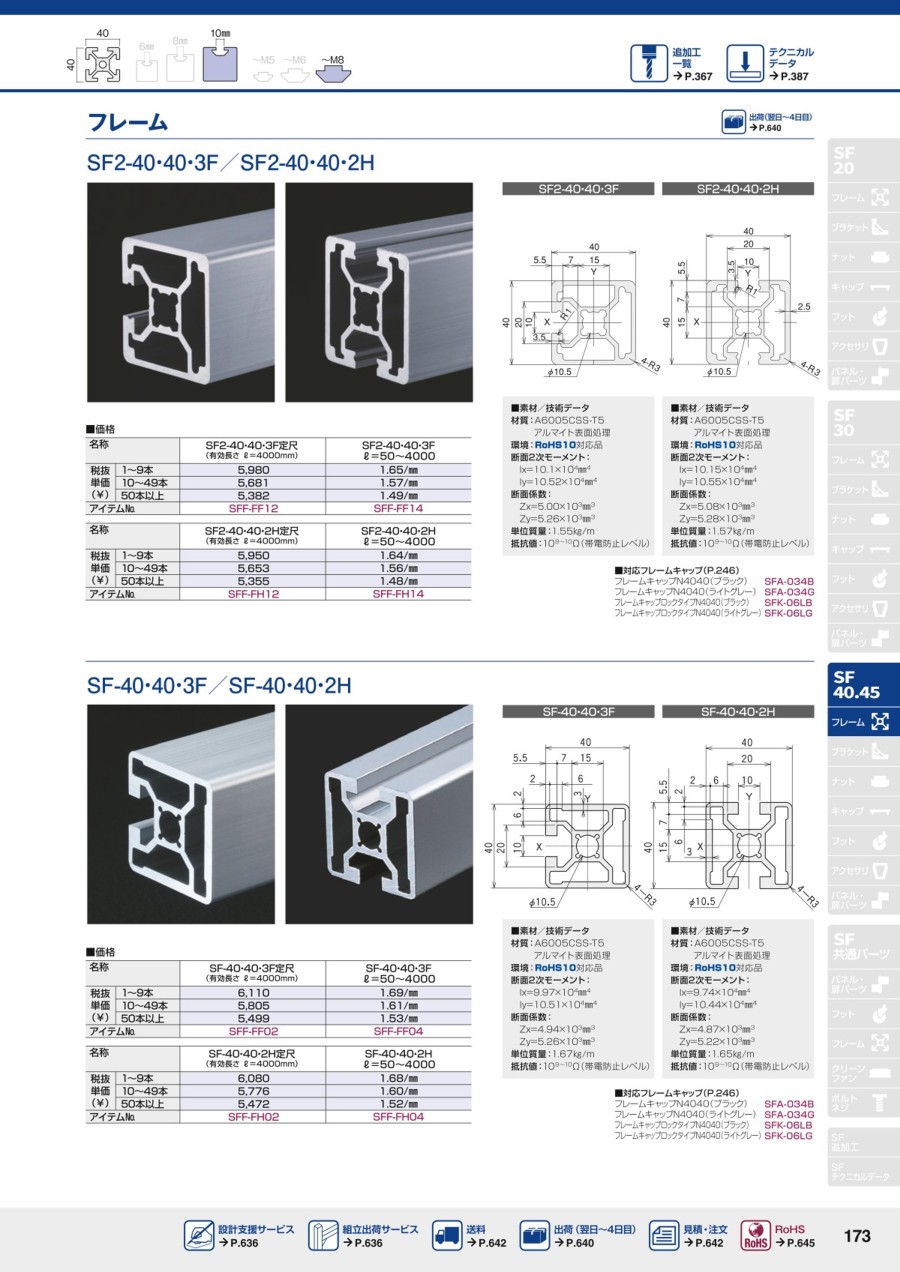

カタログ
