アルミ構造材 SF40・45 溝幅10mmタイプ SF2-80・80
- フレームシリーズ
- SUS SF40・45（溝幅10mmタイプ）
- 基準フレーム幅 (mm)
- 80
- フレームサイズ
- 80×80
- 溝面種類
- 4面溝
- フレーム溝数
- 2列溝×2列溝
- 材質
- A6N01SS-T5
- 断面2次モーメント lx
- 129.9×104mm4
- 断面2次モーメント ly
- 129.9×104mm4
- 断面係数 Zx
- 32.48×103mm3
- 断面係数 Zy
- 32.48×103mm3
- 抵抗値 (Ω)
- 109～10（帯電防止レベル）
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
未確定：候補が194型番あります。
商品情報

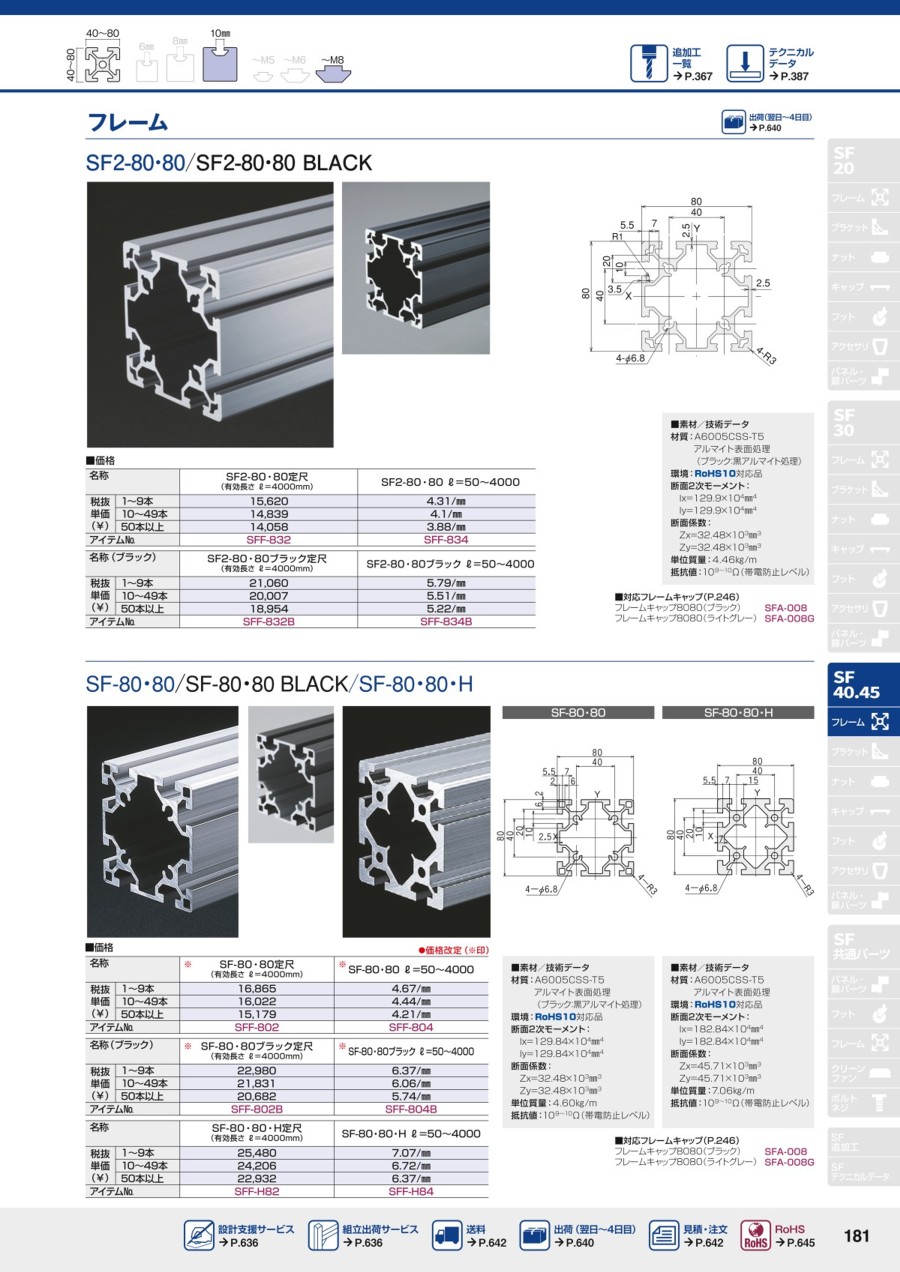

外形図
製品仕様
| 材質 | A6N01SS-T5 アルマイト表面処理 （ブラック黒アルマイト処理） |
|---|---|
| 断面2次モーメント | lx=129.9×104mm4 |
| ly=129.9×104mm4 | |
| 断面係数 | Zx=32.48×103mm3 |
| Zy=32.48×103mm3 | |
| 単位質量 | 4.46kg/m |
| 抵抗値 | 109～10Ω（帯電防止レベル） |
対応フレームキャップ
| 品名 | 型番 |
|---|---|
| フレームキャップ8080（ブラック） | SFA-008 |
| フレームキャップ8080（ライトグレー） | SFA-008G |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,359円 ( 24,595円 ) | 4日目 |
29,844円 ( 32,828円 ) | 7日目 |
- ( - ) | 4日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
アルミフレーム アルミ構造材 SF40・45 溝幅10mmタイプ SF2-80・80／SF2-80・80 BLACK。
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
カタログ
商品担当おすすめ
アルミ構造材 SF40・45 溝幅10mmタイプ SF2-80・80のレビュー
柱材として
4
4.02022/04/26
ミスミ商品が納期かかるのでこちらを選定しました。
図面等で比較しても変わりないかなと思います。
価格はミスミ商品の方が安...もっと読む
0人が参考にしています。
特殊形状の架台を製作する時
5
5.02018/11/06
特殊形状の架台を製作する時、バリエーションがあり重宝しています
0人が参考にしています。
