メカニカル部品技術窓口
絞り込み条件
未確定：候補が7型番あります。
フレーム形状
- 長方形
- 長方形（追加工あり）
- 長方形（追加工なし)
(1-1)長さ【定尺】(mm)
~mm- 4000
(1-2)長さ【カット品】(mm)
~mm[50-4000/0.1mm単位](2-1)側面穴あけ加工
(2-2)フレームキャップ外寸内仕様オプション（TGジョイントのみ）
~mm- なし
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 1日以内
- 5日以内
- 26日以内
アルミ構造材 SF30 溝幅8mmタイプ SF-35・70
- フレームシリーズ
- SUS SF30（溝幅8mmタイプ）
- 基準フレーム幅 (mm)
- 35
- フレームサイズ
- 35×70
- 溝面種類
- 4面溝
- 表面処理
- アルマイト
- フレーム溝数
- 1列溝×2列溝
- 材質
- A6N01SS-T5
- 断面2次モーメント lx
- 35.09×104mm4
- 断面2次モーメント ly
- 9.04×104mm4
- 断面係数 Zx
- 10.03×103mm3
- 断面係数 Zy
- 5.16×103mm3
- 抵抗値 (Ω)
- 109～10（帯電防止レベル）
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
未確定：候補が7型番あります。
商品情報
外形図
製品仕様
| 型番 | 名称 | 有効長さ（mm） |
|---|---|---|
| SFF-3B2 | SF-35・70定尺 | l=4,000 |
| SFF-3B4 | SF-35・70 | l=50～4,000 |
技術情報
| 材質 | A6N01SS-T5 アルマイト表面処理 |
|---|---|
| 断面二次モーメント | lx=35.09×104mm4 ly=9.04×104mm4 |
| 断面係数 | Zx=10.03×103mm3 Zy=5.16×103mm3 |
| 単位質量 | 1.80kg/m |
| 抵抗値 | 109～10Ω（帯電防止レベル） |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,238円 ( 12,362円 ) | 26日目 |
- ( - ) | 1日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
SF30シリーズ対応。溝幅8mmタイプ。
【1日目出荷対象商品】
SFF-3B2・SFF-3B4の切断品は15時までのご注文で1日目出荷致します。
※土・日・祝日・メーカー休日の場合を除く
（例）金曜日15：00までのご注文 ⇒ 金曜日受け付け、月曜日出荷
土曜日のご注文 ⇒ 翌週月曜受付、火曜日出荷
※追加工がある場合を除く
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください

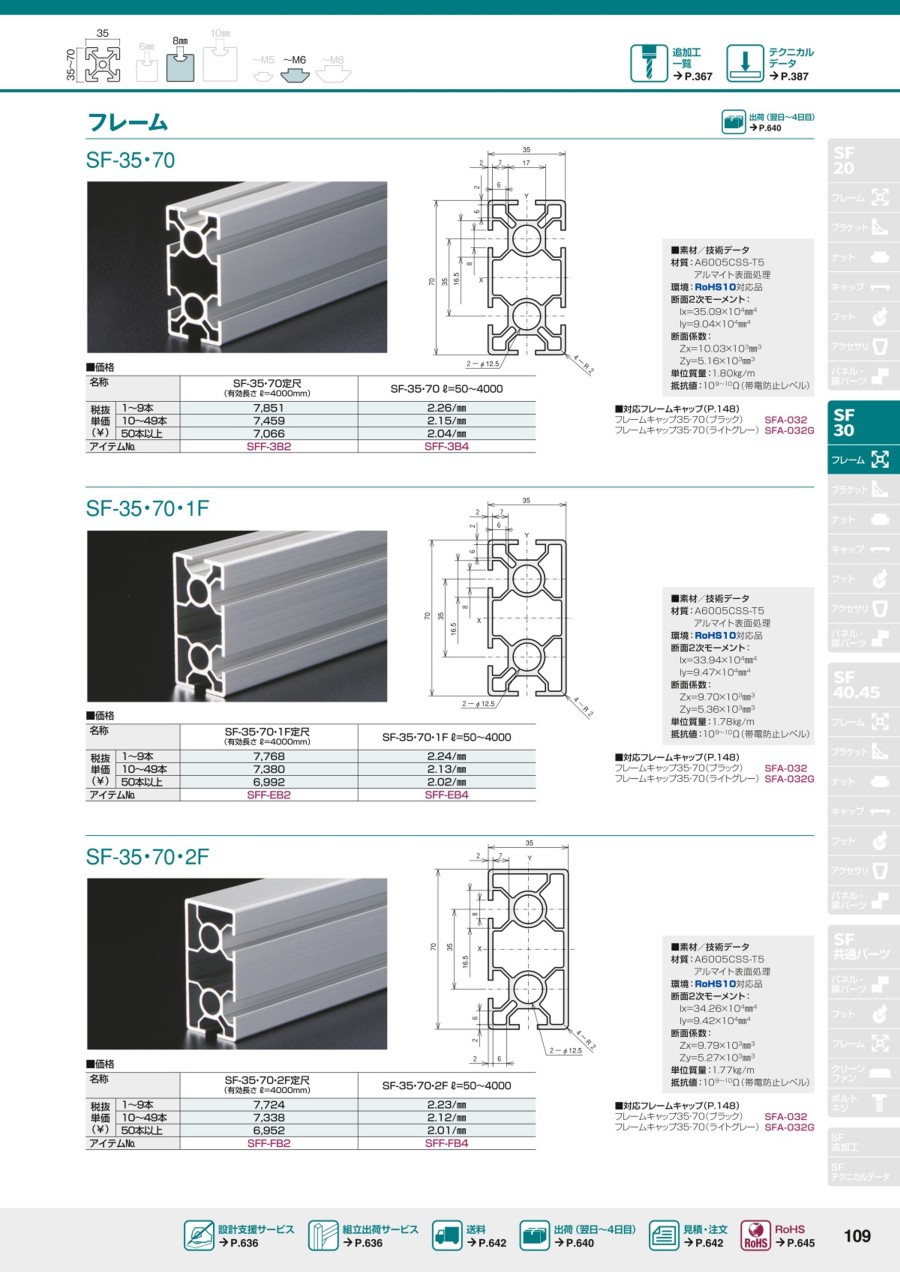

カタログ
