フレーム形状
正方形
正方形（追加工なし)
溝面種類
- 3面溝
断面2次モーメント lx
~mm
- 22.23×10⁴mm⁴
断面2次モーメント ly
~mm
- 21.40×10⁴mm⁴
断面係数 Zx
~mm
- 8.87×10³mm³
断面係数 Zy
~mm
- 8.56×10³mm³
(1-1)長さ【定尺】(mm)
~mm
- 4000
タイプ
~mm
- SFF
CAD
- 2D
- 3D
出荷日
- すべて
- 7日以内

ＳＵＳ（エスユーエス）

アルミ構造材 SF30 Sサイズ溝幅8mmタイプ SF-50・50・2S・1F／2F

カタログ |

通常単価(税別): 13,991円

税込単価: 15,390円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＳＵＳ（エスユーエス）

通常出荷日：1 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＳＵＳ（エスユーエス）

通常出荷日：5 日目

【特長】・Tナットを使用できる溝を持つベーシックなフレーム。

フレームシリーズ
SUS SF30（溝幅8mmタイプ）
基準フレーム幅 (mm)
50
フレームサイズ
50×50
表面処理
アルマイト
フレーム溝数
2列溝×2列溝
材質
A6N01SS-T5
抵抗値 (Ω)
10^9～10（帯電防止レベル）

ご注意

追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。
追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
追加工についてはカタログPDFのP344～をご確認ください

型番:

SFF-E52

解除

閲覧中の商品と併せてご検討ください

DブラケットS

－閉じる

SFF-E52の仕様・寸法情報

フレーム形状

[正方形] 正方形（追加工なし)

フレームシリーズ

SUS SF30（溝幅8mmタイプ）

基準フレーム幅(mm)

フレームサイズ

50×50

溝面種類

3面溝

表面処理

[白アルマイト] アルマイト

フレーム溝数

2列溝×2列溝

材質

A6N01SS-T5

断面2次モーメント lx

22.23×10⁴mm⁴

断面2次モーメント ly

21.40×10⁴mm⁴

断面係数 Zx

8.87×10³mm³

断面係数 Zy

8.56×10³mm³

抵抗値(Ω)

10^9～10（帯電防止レベル）

(1-1)長さ【定尺】(mm)

4000

(1-2)長さ【カット品】(mm)

(2-1)側面穴あけ加工

(2-2)フレームキャップ外寸内仕様オプション（TGジョイントのみ）

(3)端面タップ加工

(4)45°斜めカット

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

素材／技術データ

材質	A6N01SS-T5 アルマイト表面処理
環境	RoHS10対応品
断面2次モーメント	Ix=22.23×10⁴mm⁴ Iy=21.40×10⁴mm⁴
断面係数	Zx=8.87×10³mm³ Zy=8.56×10³mm³
単位質量	2.33kg/m
抵抗値	10⁹～¹⁰Ω（帯電防止レベル）

型番リスト

表示件数

型番

SFF-E52

フレーム形状

溝面種類

断面2次モーメント lx

断面2次モーメント ly

断面係数 Zx

断面係数 Zy

(1-1)長さ【定尺】

(mm)

(1-2)長さ【カット品】

(mm)

(2-1)側面穴あけ加工

(2-2)フレームキャップ外寸内仕様オプション（TGジョイントのみ）

(3)端面タップ加工

(4)45°斜めカット

最小発注数量

[正方形] 正方形（追加工なし)

3面溝

22.23×10⁴mm⁴

21.40×10⁴mm⁴

8.87×10³mm³

8.56×10³mm³

4000

1個

通常単価(税別) (税込単価)	通常出荷日

13,991円

( 15,390円 )

7日目

詳細情報

基本情報

基本情報

【特長】・Tナットを使用できる溝を持つベーシックなフレーム。

ご注意

追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。
追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
追加工についてはカタログPDFのP344～をご確認ください

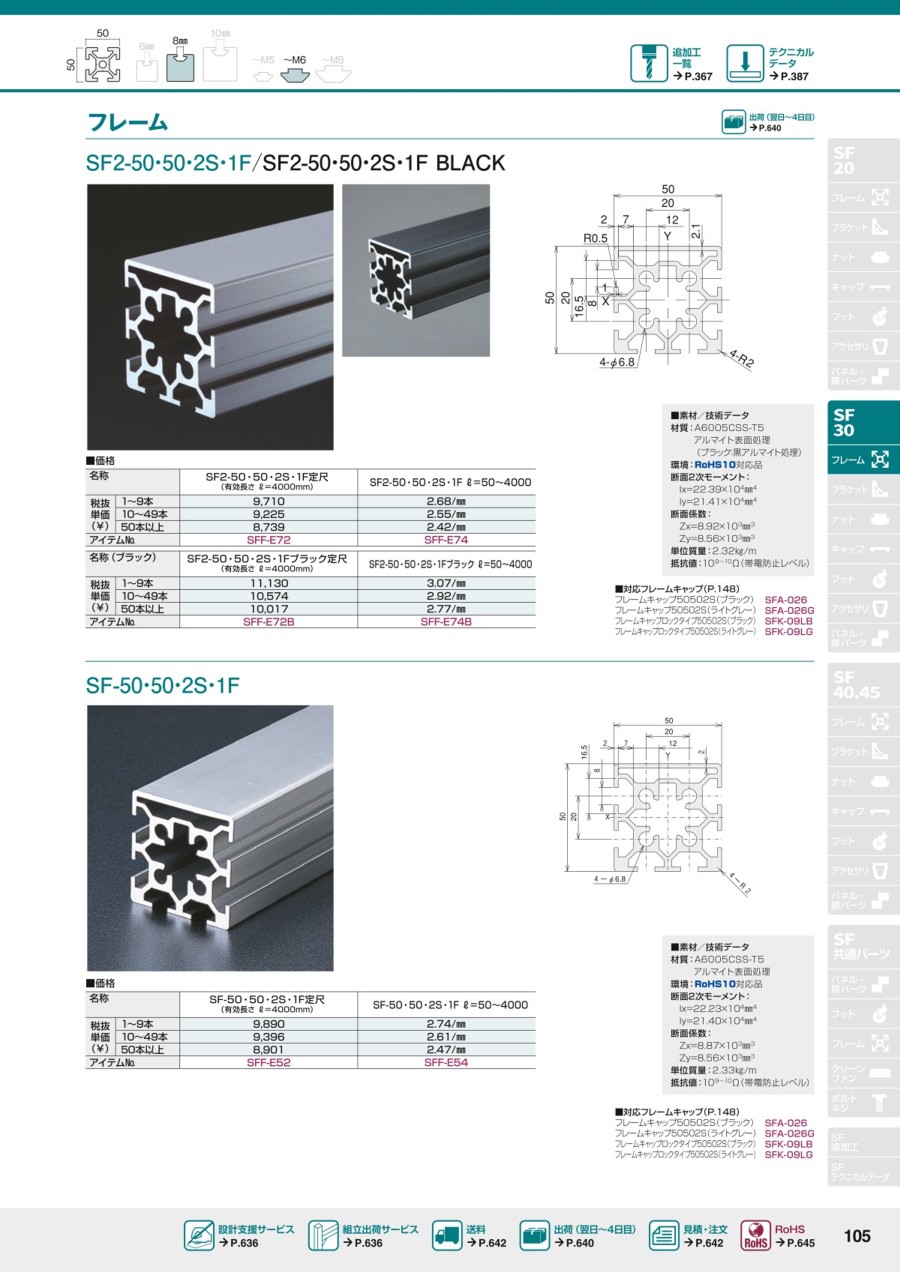

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

ＳＵＳ（エスユーエス）
アルミ構造材 SF30 Sサイズ溝幅8mmタイプ SF2-50・50・2S・1F
0
通常価格(税別)：-
5日目

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アルミ構造材 SF30 Sサイズ溝幅8mmタイプ SF-50・50・2S・1F／2Fの型番SFF-E52のページです。型番SFF-E52に関する仕様情報を記載しております。
