アルミ構造材 SF30 溝幅8mmタイプ SF-50・100・2S
- フレームシリーズ
- SUS SF30（溝幅8mmタイプ）
- 基準フレーム幅 (mm)
- 50
- フレームサイズ
- 50×100
- 溝面種類
- 4面溝
- 表面処理
- アルマイト
- フレーム溝数
- 2列溝×4列溝
- 材質
- A6N01SS-T5
- 断面2次モーメント lx
- 153.40×104mm4
- 断面2次モーメント ly
- 42.48×104mm4
- 断面係数 Zx
- 30.68×103mm3
- 断面係数 Zy
- 16.99×103mm3
- 抵抗値 (Ω)
- 109～10（帯電防止レベル）
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
未確定：候補が7型番あります。
商品情報
外形図
製品仕様
素材／技術データ
| 材質 | A6N01SS-T5 アルマイト表面処理 |
|---|---|
| 環境 | RoHS10対応品 |
| 断面2次モーメント | Ix=153.40×104mm4 Iy=42.48×104mm4 |
| 断面係数 | Zx=30.68×103mm3 Zy=16.99×103mm3 |
| 単位質量 | 4.36kg/m |
| 抵抗値 | 109～10Ω（帯電防止レベル） |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,779円20,501円 ( 22,551円 ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
SF30シリーズ対応。溝幅8mmタイプ。50mm・100mmのアルミフレームです。
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください

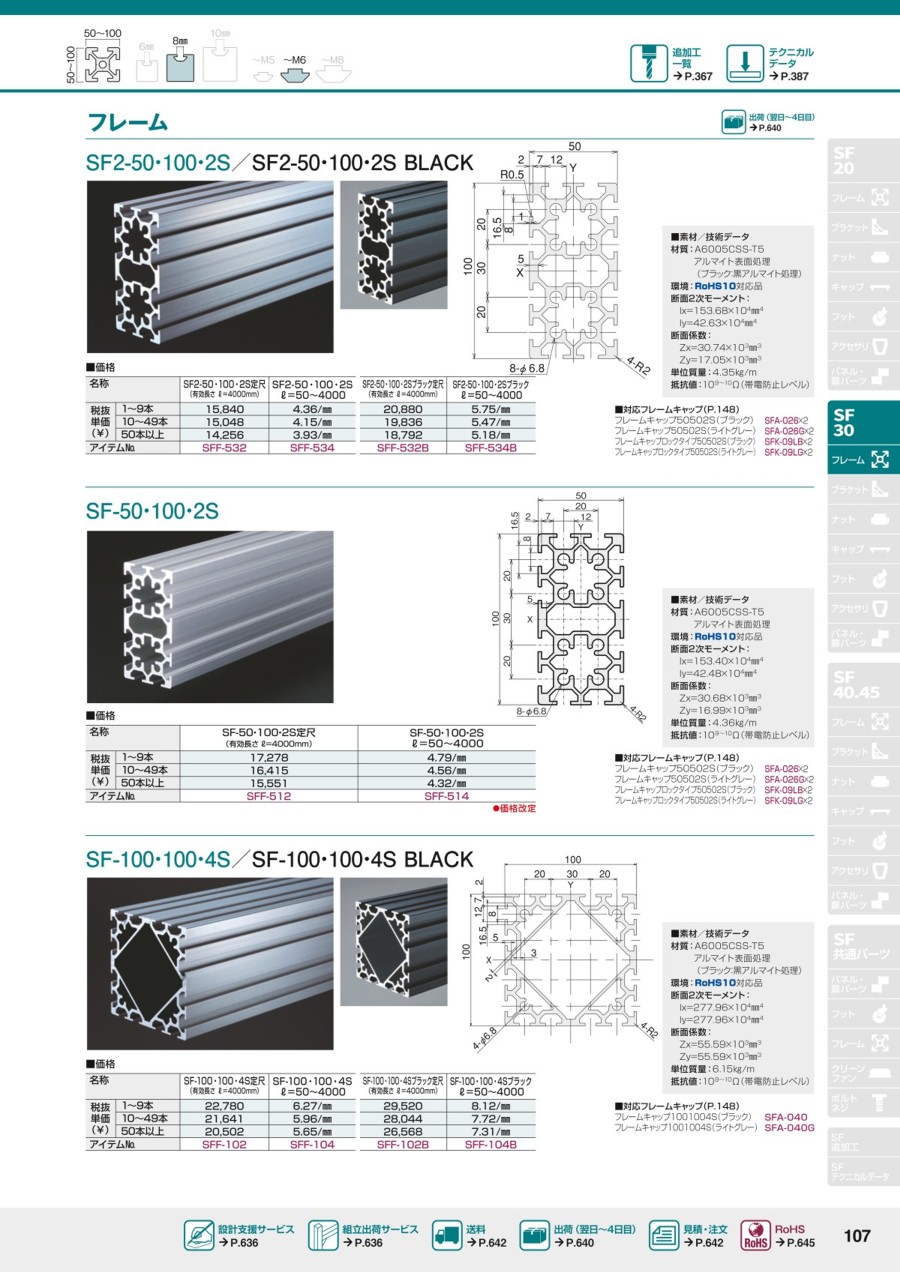

カタログ
