アルミ構造材 SF30 溝幅8mmタイプ SF-30・60・60
- フレームシリーズ
- SUS SF30（溝幅8mmタイプ）
- 基準フレーム幅 (mm)
- 30
- 表面処理
- アルマイト
- 材質
- A6N01SS-T5
- 断面2次モーメント lx
- 27.28×104mm4
- 断面2次モーメント ly
- 27.28×104mm4
- 断面係数 Zx
- 7.88×103mm3
- 断面係数 Zy
- 7.88×103mm3
- 抵抗値 (Ω)
- 109～10（帯電防止レベル）
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
未確定：候補が3型番あります。
商品情報
外形図
製品仕様
| 材質 | 環境 | 断面2次モーメント | 断面係数 | 単位質量 | 抵抗値 |
|---|---|---|---|---|---|
| A6N01SS-T5 アルマイト表面処理 | RoHS10対応品 | Ix=27.28×104mm4 Iy=27.28×104mm4 | Zx=7.88×103mm3 Zy=7.88×103mm3 | 2.33kg/m | 109～10Ω（帯電防止レベル） |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,368円 ( 14,705円 ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
アルミフレーム アルミ構造材 SF30 溝幅8mmタイプ SF-30・60・60。
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください

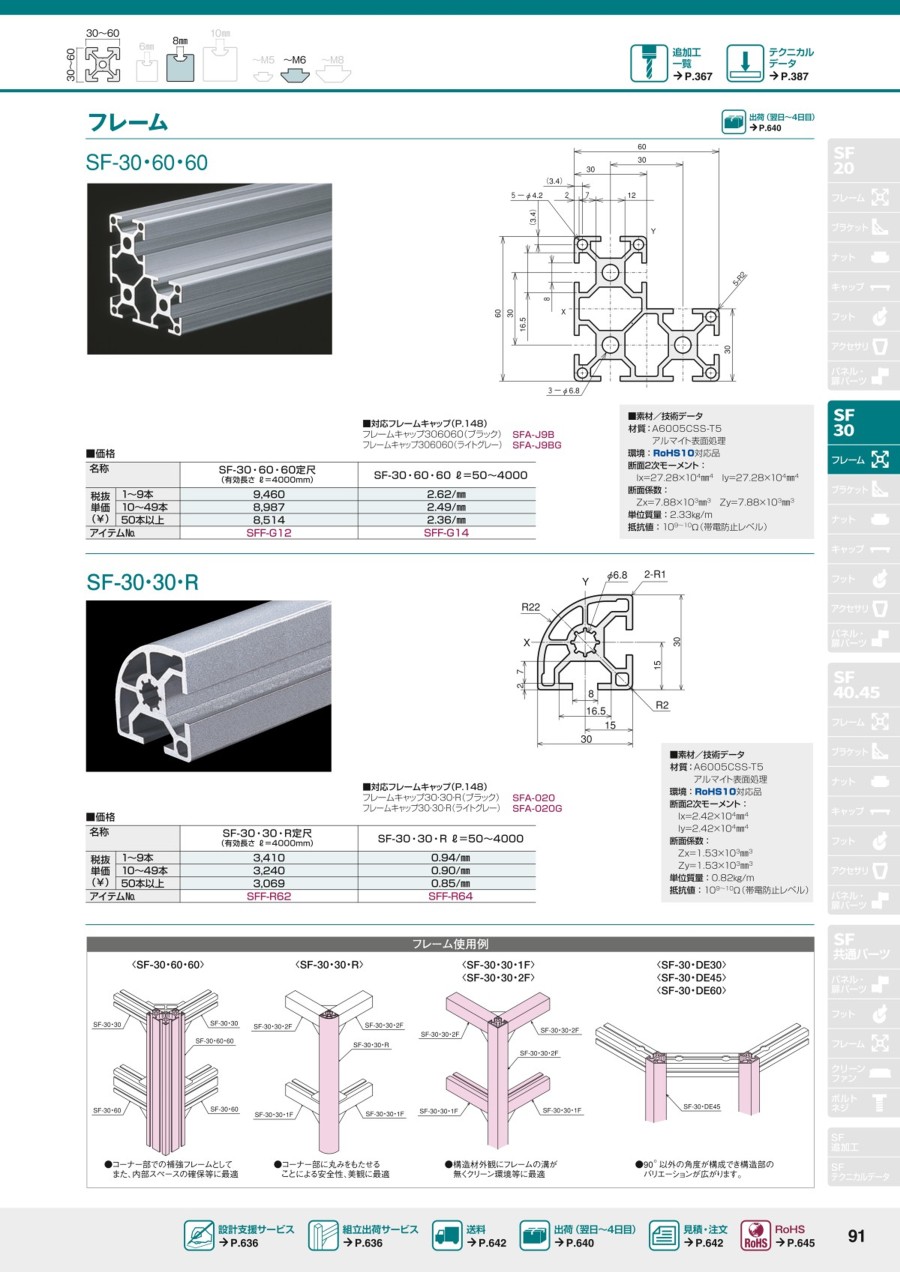

カタログ
商品担当おすすめ
アルミ構造材 SF30 溝幅8mmタイプ SF-30・60・60のレビュー
事務機器筐体等の組み立てに
5
5.02020/01/15
当社が外販する事務機器筐体等組み立てに際しサイズや形状、形態を鑑み各種のアルミ構造材を使い分け利用しています。初期選定に...もっと読む
0人が参考にしています。
外販設備品筐体製作に使用
5
5.02019/05/28
外販設備品筐体製作に使用しています。得意先様のオーダーに応じて一品一様の設備製作をする関係上都度、用途や形状、サイズ等様...もっと読む
0人が参考にしています。
