アルミ構造材 SF30 Sサイズ 溝幅8mmタイプ SF2-30・60・2H
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・SF30シリーズ対応。・30mm×60mmのアルミフレーム。・SFの...
詳細情報を確認する- フレームシリーズ
- SUS SF30（溝幅8mmタイプ）
- 基準フレーム幅 (mm)
- 30
- フレームサイズ
- 30×60
- 溝面種類
- 2面溝（対向）
- 表面処理
- アルマイト
- フレーム溝数
- 1列溝×0列溝
- 材質
- A6N01SS-T5
- 断面2次モーメント lx
- 21.24×104mm4
- 断面2次モーメント ly
- 6.35×104mm4
- 断面係数 Zx
- 7.08×103mm3
- 断面係数 Zy
- 4.23×103mm3
- 抵抗値 (Ω)
- 109～10（帯電防止レベル）
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
未確定：候補が41型番あります。
商品情報

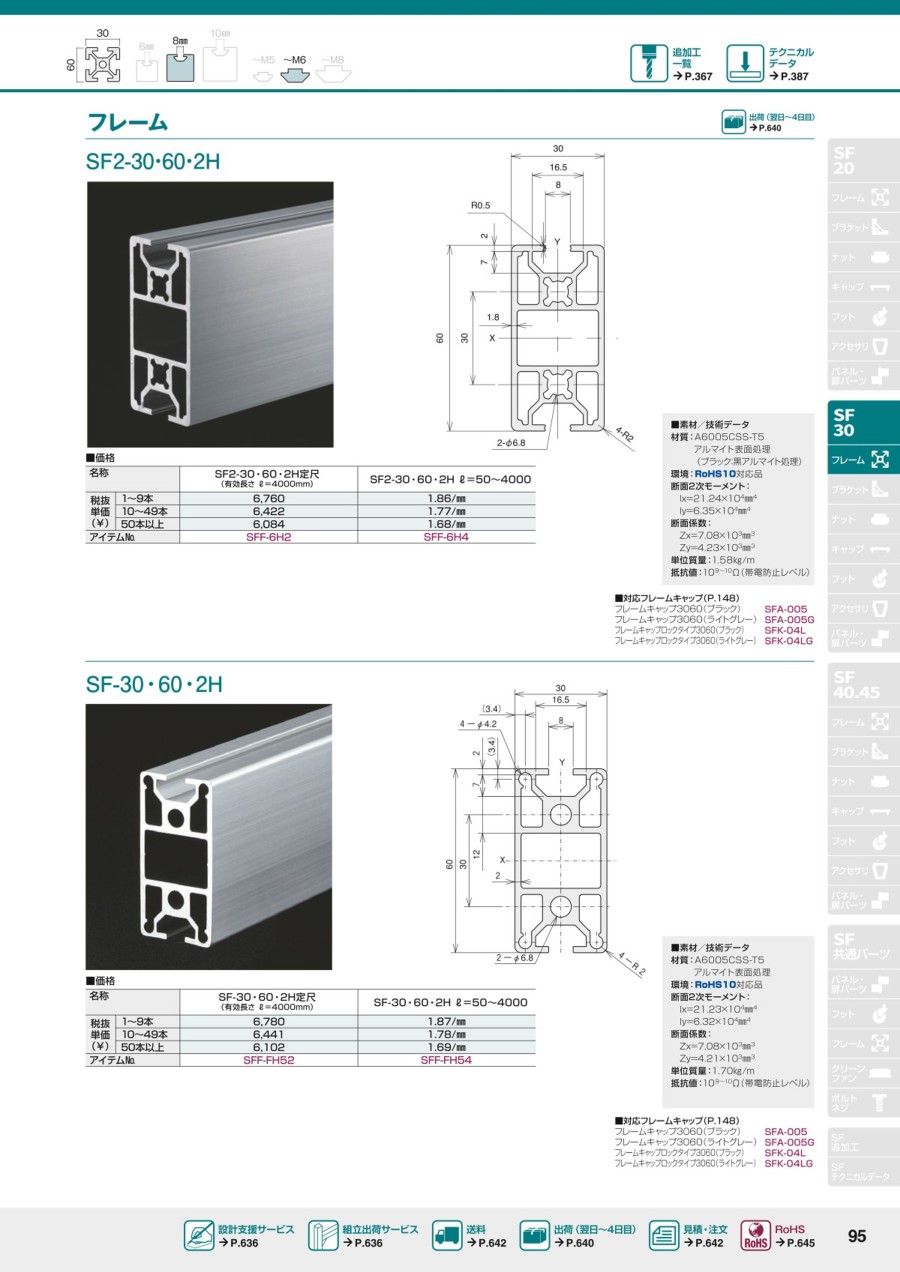

外形図
製品仕様
素材／技術データ
| 材質 | A6N01SS-T5 アルマイト表面処理 （ブラック：黒アルマイト処理） |
|---|---|
| 環境 | RoHS10対応品 |
| 断面2次モーメント | Ix=21.24×104mm4 Iy=6.35×104mm4 |
| 断面係数 | Zx=7.08×103mm3 Zy=4.23×103mm3 |
| 単位質量 | 1.58kg/m |
| 抵抗値 | 109～10Ω（帯電防止レベル） |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,507円 ( 10,458円 ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【特長】・SF30シリーズ対応。・30mm×60mmのアルミフレーム。・SFの剛性はそのまま、軽量化してコストダウン。
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
