ＳＵＳ（エスユーエス）

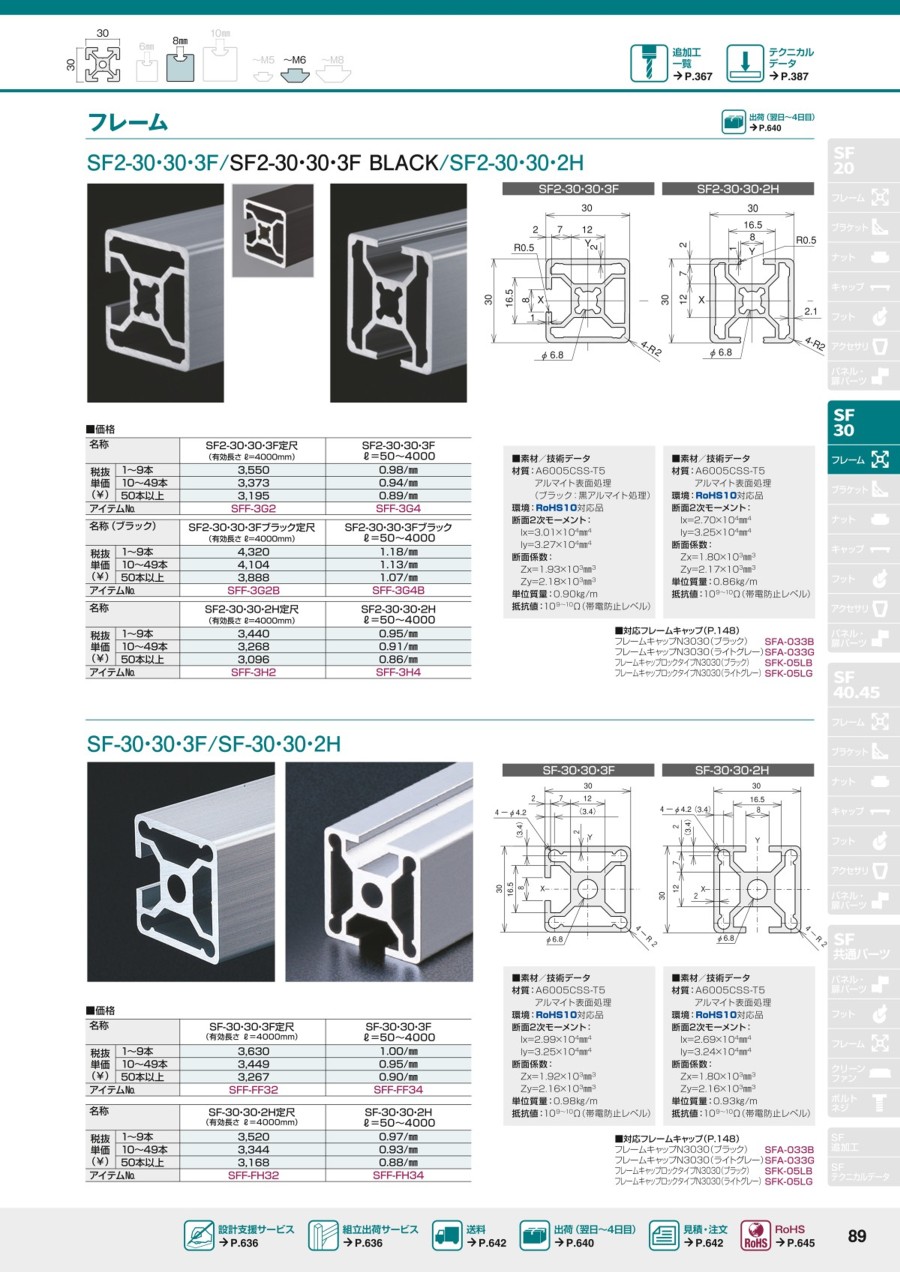

アルミ構造材 SF30 溝幅8mmタイプ SF-30・30・3F/SF-30・30・2H

材質	A6N01SS-T5 アルマイト表面処理
環境	RoHS10対応品
断面2次モーメント	Ix=2.99×10⁴mm⁴ Iy=3.25×10⁴mm⁴
断面係数	Zx=1.92×10³mm³ Zy=2.16×10³mm³
単位質量	0.98kg/m
抵抗値	10⁹～¹⁰Ω（帯電防止レベル）

[正方形] 正方形（追加工なし)	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	4000	-	-	-	-	-	1個
[正方形] 正方形（追加工なし)	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	-	-	-	-	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	なし	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	KFジョイント用【KFS】	-	なし	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	KFジョイント用【KFS】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	KFジョイント用【KFW】	-	なし	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	KFジョイント用【KFW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGS】		なし	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGS】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGS】		なし	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGS】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGSW】		なし	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGSW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGSW】		なし	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGSW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】		なし	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】		なし	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】		なし	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】		なし	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGWW】		なし	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGWW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGWW】		なし	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGWW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGWW】		なし	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGWW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGWW】		なし	なし	1個
[正方形] 正方形（追加工あり）	1面溝	2.99×10⁴mm⁴	3.25×10⁴mm⁴	1.92×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGWW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工なし)	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	4000	-	-	-	-	-	1個
[正方形] 正方形（追加工なし)	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	-	-	-	-	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	なし	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	KFジョイント用【KFS】	-	なし	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	KFジョイント用【KFS】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	KFジョイント用【KFW】	-	なし	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	KFジョイント用【KFW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	QCジョイント用【QCS】	-	なし	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	QCジョイント用【QCS】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	QCジョイント用【QCW】	-	なし	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	QCジョイント用【QCW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGS】		なし	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGS】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGS】		なし	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGS】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGSW】		なし	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGSW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGSW】		なし	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGSW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】		なし	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】		なし	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】		なし	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】		なし	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGWW】		なし	なし	1個
[正方形] 正方形（追加工あり）	2面溝（対向）	2.69×10⁴mm⁴	3.24×10⁴mm⁴	1.80×10³mm³	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGWW】		両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個

5,356円 ( 5,892円 )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
4,938円 ( 5,432円 )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

	今見ている商品アルミ構造材 SF30 溝幅8mmタイプ SF-30・30・3F/SF-30・30・2H	アルミ構造材 SF30 溝幅8mmタイプ SF2-30・30・3F/SF2-30・30・2H	アルミ構造材 SF30 溝幅8mmタイプ SF2-30・50	アルミ構造材 SF30 溝幅8mmタイプ SF-30・120	アルミ構造材 SF30 溝幅8mmタイプ SF-30・60・1F	アルミ構造材 SF30 溝幅8mmタイプ SF-30・90
メーカー	ＳＵＳ（エスユーエス）	ＳＵＳ（エスユーエス）	ＳＵＳ（エスユーエス）	ＳＵＳ（エスユーエス）	ＳＵＳ（エスユーエス）	ＳＵＳ（エスユーエス）
通常価格	-	-	-	-	-	-
通常出荷日	5日目	5日目	4日目〜	4日目〜	3日目〜	5日目
フレームシリーズ	SUS SF30（溝幅8mmタイプ）	SUS SF30（溝幅8mmタイプ）	SUS SF30（溝幅8mmタイプ）	SUS SF30（溝幅8mmタイプ）	SUS SF30（溝幅8mmタイプ）	SUS SF30（溝幅8mmタイプ）
基準フレーム幅(mm)	30	30	30	30	30	30
フレームサイズ	30×30	30×30	30×50	30×120	30×60	30×90
表面処理	アルマイト	アルマイト	アルマイト	アルマイト	アルマイト	アルマイト
フレーム溝数	1列溝×0列溝	1列溝×0列溝	1列溝×2列溝	1列溝×4列溝	1列溝×2列溝	1列溝×3列溝
