未確定：候補が5型番あります。
フレーム形状
- 長方形
- 長方形（追加工あり）
- 長方形（追加工なし)
(1-1)長さ【定尺】(mm)
~mm- 4000
(1-2)長さ【カット品】(mm)
~mm[50-4000/0.1mm単位](2-1)側面穴あけ加工
(2-2)フレームキャップ外寸内仕様オプション（TGジョイント・タッピングボルト用のみ）
~mm- なし
(4)45°斜めカット
~mm- なし
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 5日以内
- 23日以内
- 25日以内
アルミ構造材 SF30 溝幅8mmタイプ SF-60・90・2S・H
- フレームシリーズ
- SUS SF30（溝幅8mmタイプ）
- 基準フレーム幅 (mm)
- 60
- フレームサイズ
- 60×90
- 溝面種類
- 4面溝
- 表面処理
- アルマイト
- フレーム溝数
- 2列溝×3列溝
- 材質
- A6N01SS-T5
- 断面2次モーメント lx
- 132.73×104mm4
- 断面2次モーメント ly
- 58.77×104mm4
- 断面係数 Zx
- 29.50×103mm3
- 断面係数 Zy
- 19.59×103mm3
- 抵抗値 (Ω)
- 109～10（帯電防止レベル）
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
未確定：候補が5型番あります。
商品情報
外形図
製品仕様
| 材質 | 環境 | 断面2次モーメント | 断面係数 | 単位質量 | 抵抗値 |
|---|---|---|---|---|---|
| A6N01SS-T5 アルマイト表面処理 | RoHS10対応品 | Ix=132.73×104mm4 Iy=58.77×104mm4 | Zx=29.50×103mm3 Zy=19.59×103mm3 | 4.46kg/m | 109～10Ω（帯電防止レベル） |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,831円 ( 24,014円 ) | 5日目 |
- ( - ) | 23日目 |
- ( - ) | 25日目 |
- ( - ) | 25日目 |
- ( - ) | 25日目 |
詳細情報
基本情報
SF30シリーズ対応。溝幅8mmタイプ。60mm・90mmのアルミフレームです。
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください

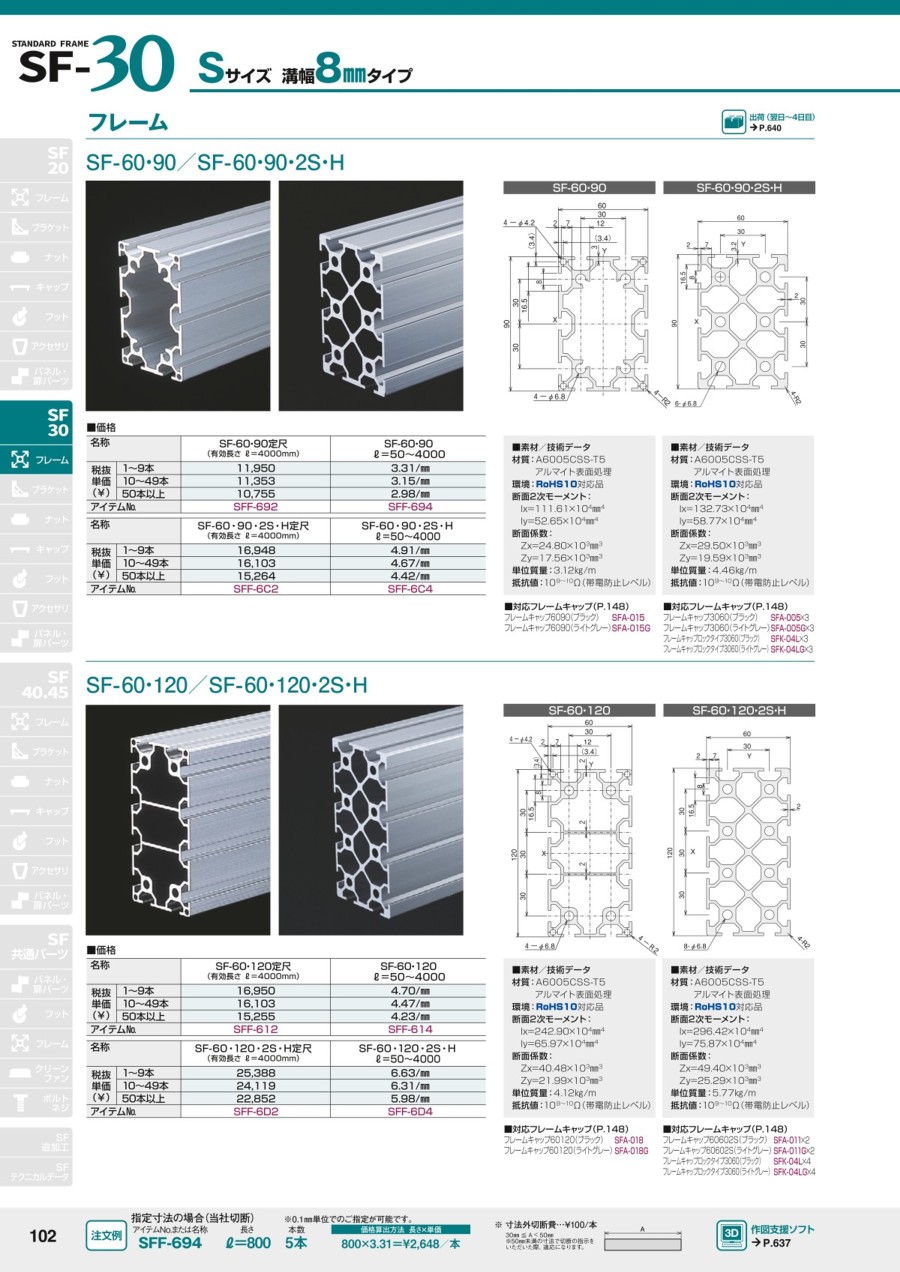

カタログ
