アルミ構造材 SF30 溝幅8mmタイプ SF2-30・60
- フレームシリーズ
- SUS SF30（溝幅8mmタイプ）
- 基準フレーム幅 (mm)
- 30
- フレームサイズ
- 30×60
- 溝面種類
- 4面溝
- フレーム溝数
- 1列溝×2列溝
- 材質
- A6N01SS-T5
- 断面2次モーメント lx
- 20.97×104mm4
- 断面2次モーメント ly
- 5.42×104mm4
- 断面係数 Zx
- 6.99×103mm3
- 断面係数 Zy
- 3.61×103mm3
- 抵抗値 (Ω)
- 109～10（帯電防止レベル）
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
未確定：候補が298型番あります。
商品情報
外形図
製品仕様
| 材質 | A6N01SS-T5 アルマイト表面処理 （ブラック：黒アルマイト処理） |
|---|---|
| 断面2次モーメント | lx=20.97×104mm4 |
| ly=5.42×104mm4 | |
| 断面係数 | Zx=6.99×103mm3 |
| Zy=3.61×103mm3 | |
| 単位質量 | 1.50kg/m |
| 抵抗値 | 109～10Ω（帯電防止レベル） |
対応フレームキャップ
| 品名 | 型番 |
|---|---|
| フレームキャップ3060（ブラック） | SFA-005 |
| フレームキャップ3060（ライトグレー） | SFA-005G |
| フレームキャップロックタイプ3060（ブラック） | SFK-04L |
| フレームキャップロックタイプ3060（ライトグレー） | SFK-04LG |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,802円 ( 7,482円 ) | 4日目 |
8,991円 ( 9,890円 ) | 4日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
詳細情報
基本情報
SF30シリーズ対応。溝幅8mmタイプ。
【1日目出荷対象商品】
SFF-332・SFF-334の切断品は15時までのご注文で1日目出荷致します。
※土・日・祝日・メーカー休日の場合を除く
（例）金曜日15：00までのご注文 ⇒ 金曜日受け付け、月曜日出荷
土曜日のご注文 ⇒ 翌週月曜受付、火曜日出荷
※追加工がある場合を除く
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください

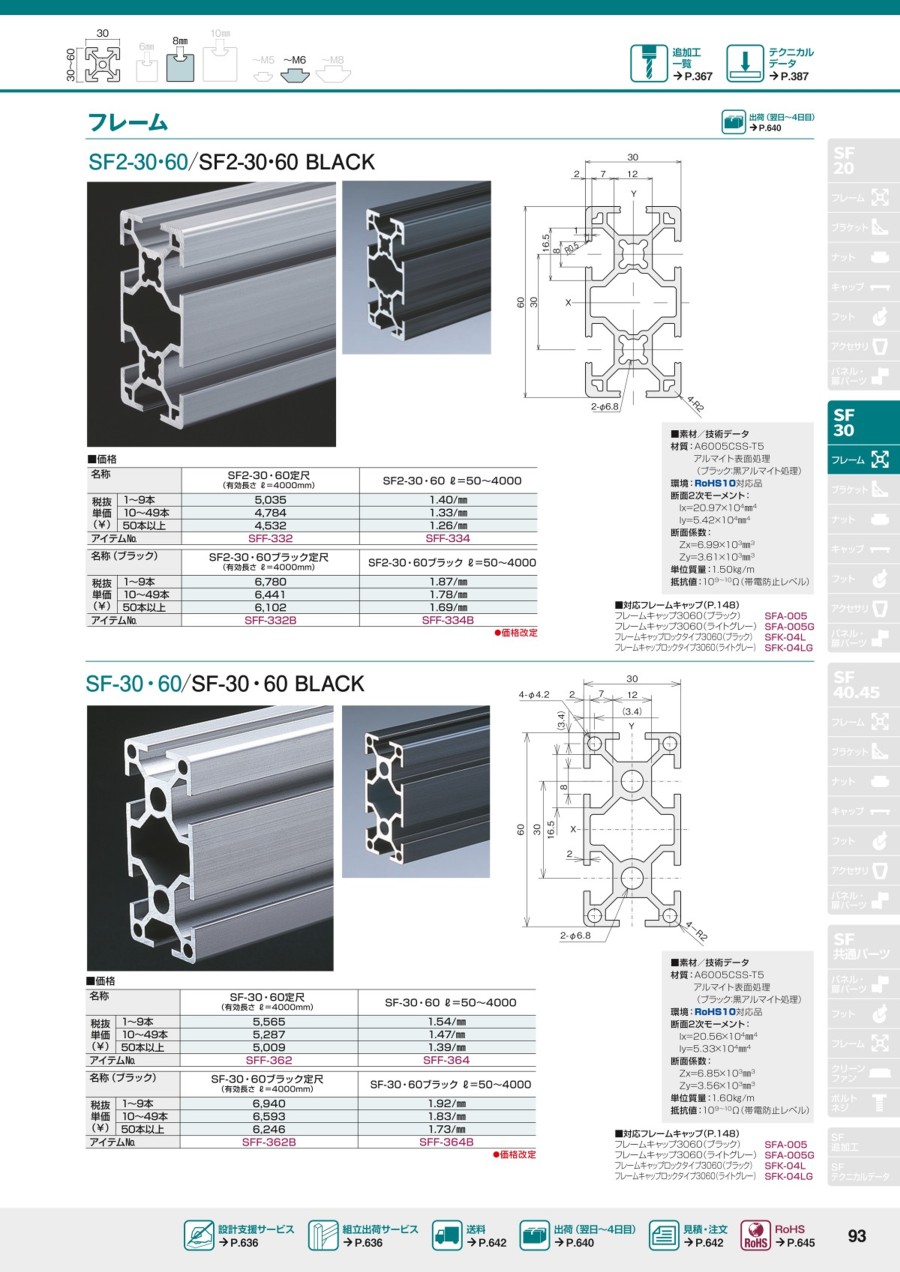

カタログ
アルミ構造材 SF30 溝幅8mmタイプ SF2-30・60のレビュー
フレームとして
4
4.02020/11/30
枠のフレームとして使用しました。
それほど荷重のかかる場所ではないですが
アルミなので軽いのに、強度は十分です。
0人が参考にしています。
設備の外枠
5
5.02020/07/08
今回は設備の外枠に使用しました。
いろんなところに使用できるし、見た目もいいので良かったです。
0人が参考にしています。
各種のアルミ構造材を使い分け利用
5
5.02020/01/15
当社が外販する事務機器筐体等組み立てに際しサイズや形状、形態を鑑み各種のアルミ構造材を使い分け利用しています。初期選定に...もっと読む
0人が参考にしています。
テストで使用。
3
3.02019/02/06
価格や納期がすぐに分かるので、便利に利用しています。 必要な個数で注文出来る所も、助かっています。
0人が参考にしています。
金属加工
5
5.02017/09/19
金属加工に使用しましたが、今までは材料を支給してもらってたのです
が、ミスミさんで買えるようになり
全加工が出来るように...もっと読む
0人が参考にしています。
