アルミフレーム SF30 溝幅8mmタイプ SF2-30・30
- フレームシリーズ
- SUS SF30（溝幅8mmタイプ）
- 基準フレーム幅 (mm)
- 30
- フレームサイズ
- 30×30
- 溝面種類
- 4面溝
- フレーム溝数
- 1列溝×1列溝
- 材質
- A6N01SS-T5
- 断面2次モーメント lx
- 2.87×104mm4
- 断面2次モーメント ly
- 2.87×104mm4
- 断面係数 Zx
- 1.91×103mm3
- 断面係数 Zy
- 1.91×103mm3
- 抵抗値 (Ω)
- 109～10（帯電防止レベル）
ご注意
- 特注ご要望について加工図面と数量を記載の上、専任特注窓口：cx_makersupport@misumi.co.jpまでお問い合わせください。別途お見積りさせていただきます。
ミスミ製と他社メーカー製のアルミフレームでは互換性がないため、同一メーカーでのご使用を推奨します。 - 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
- 追加工のメーカー型式と一部相違があり、型式中に「K」が表示される場合がありますが、そのままご注文可能です。仕様の相違はございません。
商品情報

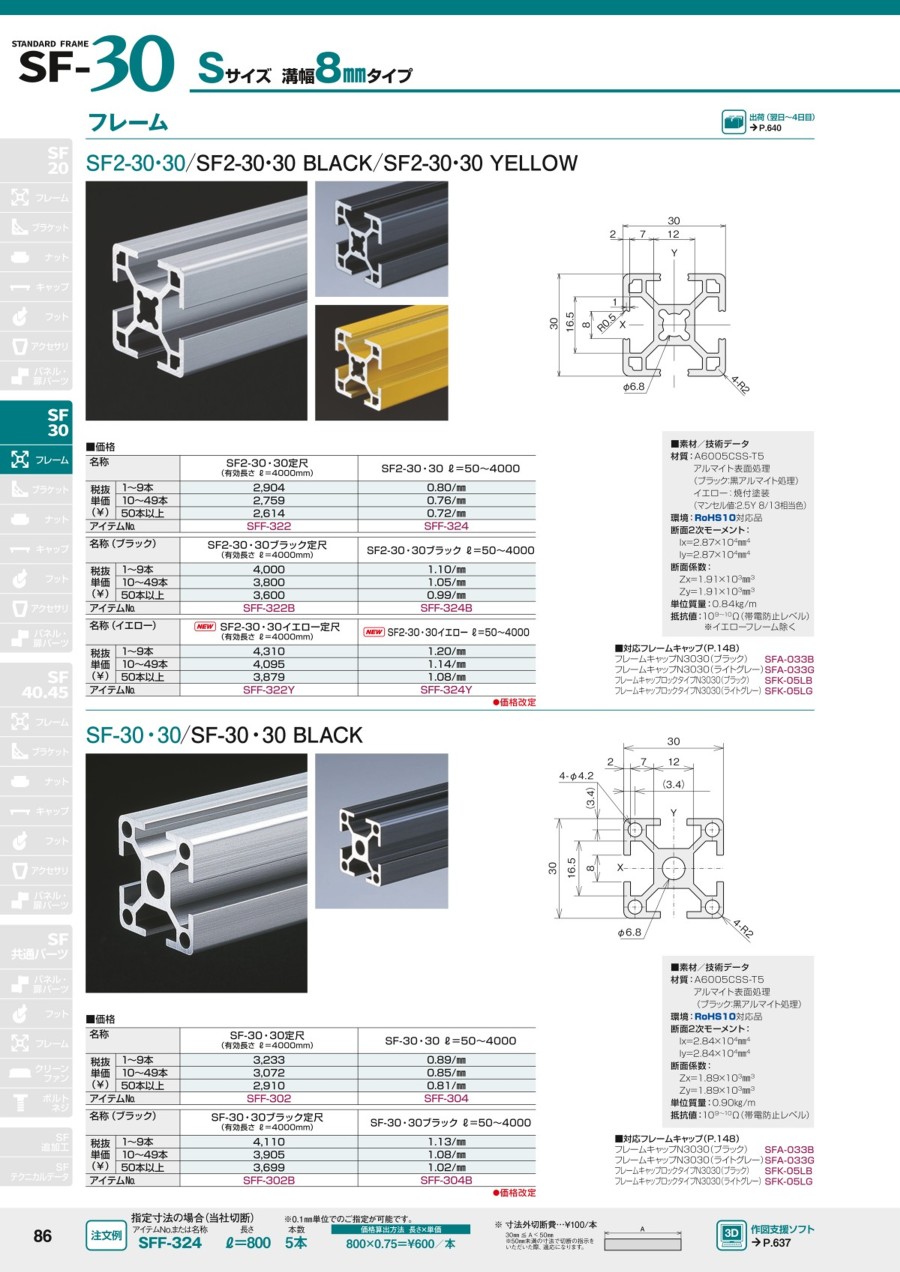

外形図
■型式例
・定尺長さ（4000mm）の場合 ⇒ SFF-322
・指定長さ（1500mm）の場合 ⇒ SFF-324/L1500
■追加工の詳細は ⇒ こちら を参照ください。
・追加工のメーカー型式と一部相違があり、型式中に「K」が追記される場合がありますが、
そのままご注文可能です。仕様の相違はございません。
製品仕様
| 材質 | A6N01SS-T5 アルマイト表面処理 （ブラック：黒アルマイト処理） |
|---|---|
| 切断公差 | ±0.5mm以下 |
| 断面2次モーメント | lx=2.87×104mm4 |
| ly=2.87×104mm4 | |
| 断面係数 | Zx=1.91×103mm3 |
| Zy=1.91×103mm3 | |
| 単位質量 | 0.84kg/m |
| 抵抗値 | 109～10Ω（帯電防止レベル） |
対応フレームキャップ
| 品名 | 型番 |
|---|---|
| フレームキャップN3030（ブラック） | SFA-033B |
| フレームキャップN3030（ライトグレー） | SFA-033G |
| フレームキャップロックタイプN3030（ブラック） | SFK-05LB |
| フレームキャップロックタイプN3030（ライトグレー） | SFK-05LG |
追加工
側面穴あけ加工
KFジョイント用 詳細>>こちら
QCジョイント用 詳細>>こちら
タッピングボールト用 詳細>>こちら
端面タップ加工
SFF-324 M8 深さ24 詳細>>こちら
45°斜めカット 詳細>>こちら
[ ! ] テクニカルデータ>>こちら
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,860円 ( 4,246円 ) | 1日目 |
5,757円 ( 6,333円 ) | 3日目 |
- ( - ) | 1日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
詳細情報
基本情報
SF30シリーズ対応。溝幅8mmタイプ。
【1日目出荷対象商品】
SFF-322・SFF-324の切断品は15時までのご注文で1日目出荷致します。
※土・日・祝日・メーカー休日の場合を除く
（例）金曜日15：00までのご注文 ⇒ 金曜日受け付け、月曜日出荷
土曜日のご注文 ⇒ 翌週月曜受付、火曜日出荷
※追加工がある場合を除く
ご注意
- 特注ご要望について加工図面と数量を記載の上、専任特注窓口：cx_makersupport@misumi.co.jpまでお問い合わせください。別途お見積りさせていただきます。
ミスミ製と他社メーカー製のアルミフレームでは互換性がないため、同一メーカーでのご使用を推奨します。 - 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
- 追加工のメーカー型式と一部相違があり、型式中に「K」が表示される場合がありますが、そのままご注文可能です。仕様の相違はございません。
