ＳＵＳ（エスユーエス）

アルミ構造材 SF20 溝幅6mmタイプ SF-20・20・R/SF-40・40・2S・R

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＳＵＳ（エスユーエス）

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＳＵＳ（エスユーエス）

通常出荷日：1 日目～

アルミフレームアルミ構造材 SF20 溝幅6mmタイプ SF-20・20・R...

フレームシリーズ
SUS SF20（溝幅6mmタイプ）
溝面種類
2面溝
表面処理
アルマイト
材質
A6N01SS-T5
抵抗値 (Ω)
10^9～10（帯電防止レベル）

ご注意

追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。
追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
追加工についてはカタログPDFのP344～をご確認ください

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SFF-R52/SFF-R54

SFF-RA2/SFF-RA4

製品仕様

型番	材質	環境	断面2次モーメント	断面係数	単位質量	抵抗値
SFF-R52	A6N01SS-T5 アルマイト表面処理	RoHS10対応品	Ix=0.55×10⁴mm⁴ Iy=0.55×10⁴mm⁴	Zx=0.49×10³mm³ Zy=0.49×10³mm³	0.41kg/m	10^9～10Ω（帯電防止レベル）
SFF-R54			Ix=0.55×10⁴mm⁴ Iy=0.55×10⁴mm⁴	Zx=0.49×10³mm³ Zy=0.49×10³mm³	0.41kg/m
SFF-RA2			Ix=7.66×10⁴mm⁴ Iy=7.66×10⁴mm⁴	Zx=4.25×10³mm³ Zy=4.25×10³mm³	1.49kg/m
SFF-RA4			Ix=7.66×10⁴mm⁴ Iy=7.66×10⁴mm⁴	Zx=4.25×10³mm³ Zy=4.25×10³mm³	1.49kg/m

型番リスト

表示件数

型番

SFF-R52

SFF-R54/L[50-4000/0.1]

SFF-R54/L[50-4000/0.1]/K[TL,TR,TW]

SFF-RA2

SFF-RA4/L[50-4000/0.1]

SFF-RA4/L[50-4000/0.1]/K[TL,TR,TW]

フレーム形状

基準フレーム幅

(mm)

断面2次モーメント lx

断面2次モーメント ly

断面係数 Zx

断面係数 Zy

(1-1)長さ【定尺】

(mm)

(1-2)長さ【カット品】

(mm)

(2-1)側面穴あけ加工

(3)端面タップ加工

(4)45°斜めカット

最小発注数量

[R形状] R形状（追加工なし)	20	0.55×10⁴mm⁴	0.55×10⁴mm⁴	0.49×10³mm³	0.49×10³mm³	4000	-	-	-	-	1個
[R形状] R形状（追加工なし)	20	0.55×10⁴mm⁴	0.55×10⁴mm⁴	0.49×10³mm³	0.49×10³mm³	-	50 ～ 4000	-	-	-	1個
[R形状] R形状（追加工あり）	20	0.55×10⁴mm⁴	0.55×10⁴mm⁴	0.49×10³mm³	0.49×10³mm³	-	50 ～ 4000	なし	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個
[R形状] R形状（追加工なし)	40	7.66×10⁴mm⁴	7.66×10⁴mm⁴	4.25×10³mm³	4.25×10³mm³	4000	-	-	-	-	1個
[R形状] R形状（追加工なし)	40	7.66×10⁴mm⁴	7.66×10⁴mm⁴	4.25×10³mm³	4.25×10³mm³	-	50 ～ 4000	-	-	-	1個
[R形状] R形状（追加工あり）	40	7.66×10⁴mm⁴	7.66×10⁴mm⁴	4.25×10³mm³	4.25×10³mm³	-	50 ～ 4000	なし	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個

通常単価(税別) (税込単価)	通常出荷日

2,644円 ( 2,908円 )	5日目
- ( - )	5日目
- ( - )	5日目
9,236円 ( 10,160円 )	10日目
- ( - )	7日目
- ( - )	26日目

詳細情報

基本情報

基本情報

アルミフレームアルミ構造材 SF20 溝幅6mmタイプ SF-20・20・R／SF-40・40・2S・R。

ご注意

追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。
追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
追加工についてはカタログPDFのP344～をご確認ください

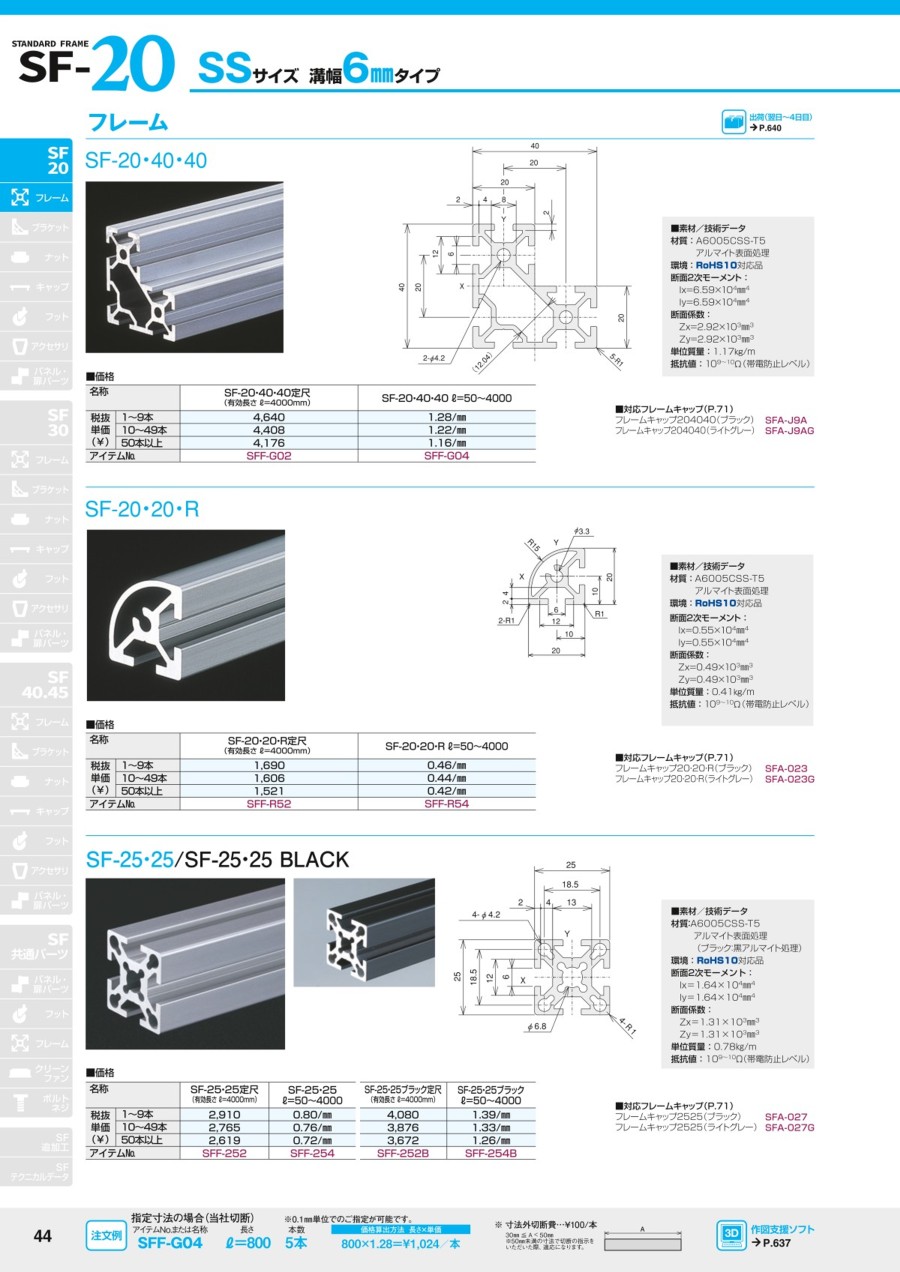

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
