未確定：候補が14型番あります。

フレーム形状
長方形
長方形（追加工あり）
長方形（追加工なし)
フレームサイズ
~mm
- 40×60
- 40×80
フレーム溝数
~mm
- 2列溝×3列溝
- 2列溝×4列溝
断面2次モーメント lx
~mm
- 27.01×10⁴mm⁴
- 63.56×10⁴mm⁴
断面2次モーメント ly
~mm
- 12.62×10⁴mm⁴
- 18.39×10⁴mm⁴
断面係数 Zx
~mm
- 9.00×10³mm³
- 15.89×10³mm³
断面係数 Zy
~mm
- 6.31×10³mm³
- 9.19×10³mm³
(1-1)長さ【定尺】(mm)
~mm
- 4000
(1-2)長さ【カット品】(mm)
~mm
[50-4000/0.1mm単位]
(2-1)側面穴あけ加工
~mm
(2-2)フレームキャップ外寸内仕様オプション（TGジョイントのみ）
~mm
- なし
(3)端面タップ加工
~mm
- なし
- 両端面【TW】
- 右端面【TR】
- 左端面【TL】
(4)45°斜めカット
~mm
タイプ
~mm
- SFF
CAD
- 2D
- 3D
出荷日
- すべて
- 5日以内
- 7日以内

アルミ構造材 SF20 溝幅6mmタイプ SF-40・60・SS/SF-40・80

Name: アルミ構造材 SF20 溝幅6mmタイプ SF-40・60・SS/SF-40・80
Brand: ＳＵＳ（エスユーエス）
SKU: 221005406707
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＳＵＳ（エスユーエス）

アルミ構造材 SF20 溝幅6mmタイプ SF-20・20

4.8

通常価格(税別)： 3,043円 (税込価格：3,347円)

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＳＵＳ（エスユーエス）

アルミ構造材 SF20 溝幅6mmタイプ SF-20・40

通常価格(税別)： 4,570円 (税込価格：5,027円)

通常出荷日：1 日目～

SF20シリーズ対応。溝幅6mmタイプ。40mm・60mmと40mm・80mm...

詳細情報を確認する

フレームシリーズ
SUS SF20（溝幅6mmタイプ）
基準フレーム幅 (mm)
40
溝面種類
4面溝
表面処理
アルマイト
材質
A6N01SS-T5
抵抗値 (Ω)
10^9～10（帯電防止レベル）

ご注意

標準品をご希望の場合は、フレーム形状：長方形（追加工なし）をご選択ください
追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。
追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
項目（2-1）から（4）の選択肢を選択すると、追加工品となります
追加工についてはカタログPDFのP344～をご確認ください

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

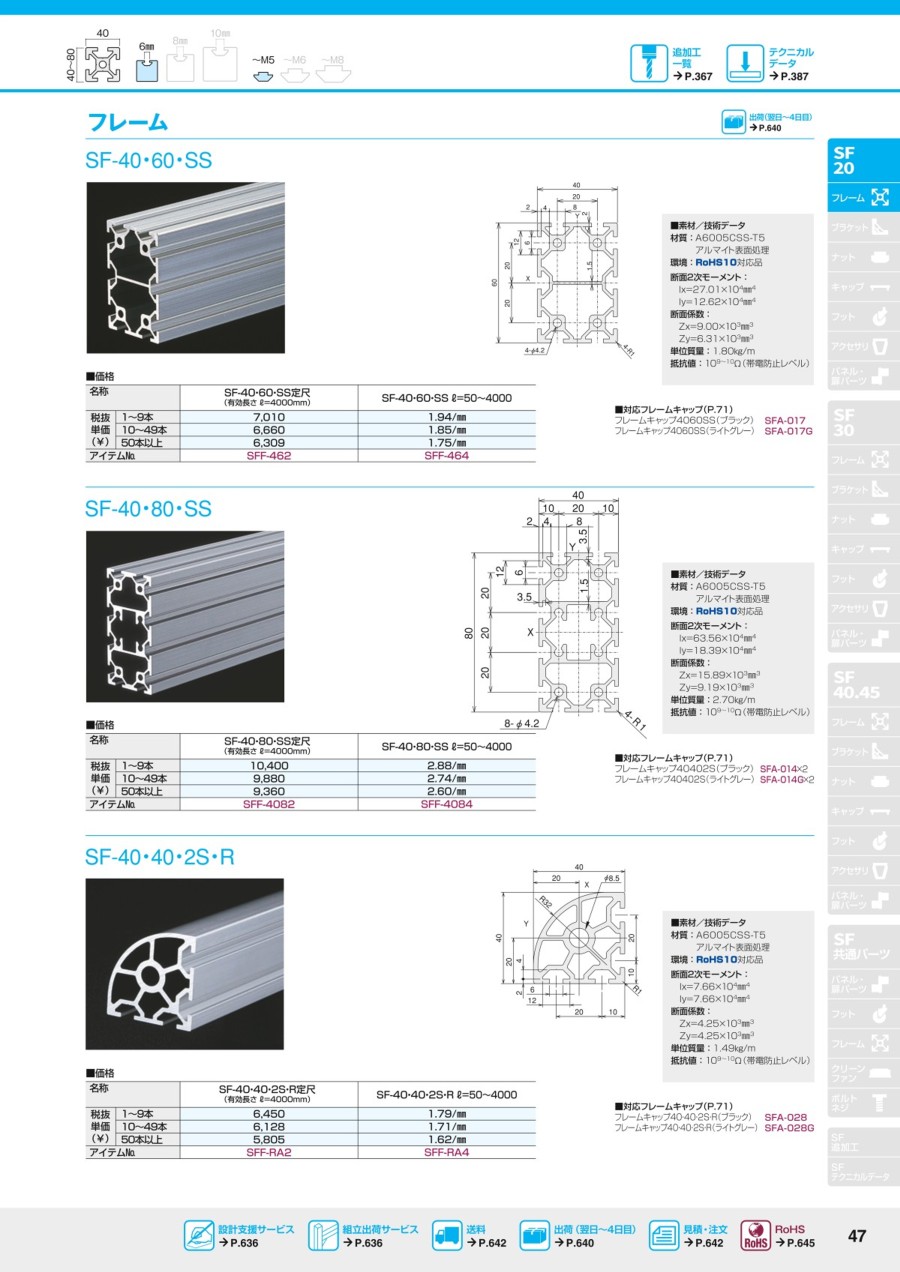

外形図

SFF-462/SFF-464

SFF-4082/SFF-4084

製品仕様

型番	材質	環境	断面2次モーメント	断面係数	単位質量	抵抗値
SFF-462	A6N01SS-T5 アルマイト表面処理	RoHS10対応品	Ix=27.01×10⁴mm⁴ Iy=12.62×10⁴mm⁴	Zx=9.00×10³mm³ Zy=6.31×10³mm³	1.80kg/m	10^9～10Ω（帯電防止レベル）
SFF-464			Ix=27.01×10⁴mm⁴ Iy=12.62×10⁴mm⁴	Zx=9.00×10³mm³ Zy=6.31×10³mm³	1.80kg/m
SFF-4082			Ix=63.56×10⁴mm⁴ Iy=18.39×10⁴mm⁴	Zx=15.89×10³mm³ Zy=9.19×10³mm³	2.70kg/m
SFF-4084			Ix=63.56×10⁴mm⁴ Iy=18.39×10⁴mm⁴	Zx=15.89×10³mm³ Zy=9.19×10³mm³	2.70kg/m

型番リスト

表示件数

型番

SFF-4082

SFF-4084/L[50-4000/0.1]

SFF-4084/L[50-4000/0.1]/K[DHS,DHW,DVS,DVW]

SFF-4084/L[50-4000/0.1]/K[QCS,QCW]

SFF-4084/L[50-4000/0.1]/K[QCS,QCW]-[TL,TR,TW]

SFF-4084/L[50-4000/0.1]/K[TL,TR,TW]

SFF-4084/L[50-4000/0.1]/K[TL,TR,TW]-[DHS,DVS]

SFF-462

SFF-464/L[50-4000/0.1]

SFF-464/L[50-4000/0.1]/K[DHS,DHW,DVS,DVW]

SFF-464/L[50-4000/0.1]/K[QCC,QCS,QCV,QCW,QCY]

SFF-464/L[50-4000/0.1]/K[QCC,QCS,QCV,QCW,QCY]-[TL,TR,TW]

SFF-464/L[50-4000/0.1]/K[TL,TR,TW]

SFF-464/L[50-4000/0.1]/K[TL,TR,TW]-[DHS,DVS]

フレーム形状

フレームサイズ

フレーム溝数

断面2次モーメント lx

断面2次モーメント ly

断面係数 Zx

断面係数 Zy

(1-1)長さ【定尺】

(mm)

(1-2)長さ【カット品】

(mm)

(2-1)側面穴あけ加工

(2-2)フレームキャップ外寸内仕様オプション（TGジョイントのみ）

(3)端面タップ加工

(4)45°斜めカット

最小発注数量

[長方形] 長方形（追加工なし)

40×80

2列溝×4列溝

63.56×10⁴mm⁴

18.39×10⁴mm⁴

15.89×10³mm³

9.19×10³mm³

4000

1個

[長方形] 長方形（追加工なし)

40×80

2列溝×4列溝

63.56×10⁴mm⁴

18.39×10⁴mm⁴

15.89×10³mm³

9.19×10³mm³

50 ～ 4000

1個

[長方形] 長方形（追加工あり）

40×80

2列溝×4列溝

63.56×10⁴mm⁴

18.39×10⁴mm⁴

15.89×10³mm³

9.19×10³mm³

50 ～ 4000

なし

両端【DHW】 / 両端【DVW】 / 片端【DHS】 / 片端【DVS】

1個

[長方形] 長方形（追加工あり）

40×80

2列溝×4列溝

63.56×10⁴mm⁴

18.39×10⁴mm⁴

15.89×10³mm³

9.19×10³mm³

50 ～ 4000

QCジョイント用【QCS】 / QCジョイント用【QCW】

なし

1個

[長方形] 長方形（追加工あり）

40×80

2列溝×4列溝

63.56×10⁴mm⁴

18.39×10⁴mm⁴

15.89×10³mm³

9.19×10³mm³

50 ～ 4000

QCジョイント用【QCS】 / QCジョイント用【QCW】

なし

両端面【TW】 / 右端面【TR】 / 左端面【TL】

なし

1個

[長方形] 長方形（追加工あり）

40×80

2列溝×4列溝

63.56×10⁴mm⁴

18.39×10⁴mm⁴

15.89×10³mm³

9.19×10³mm³

50 ～ 4000

なし

両端面【TW】 / 右端面【TR】 / 左端面【TL】

なし

1個

[長方形] 長方形（追加工あり）

40×80

2列溝×4列溝

63.56×10⁴mm⁴

18.39×10⁴mm⁴

15.89×10³mm³

9.19×10³mm³

50 ～ 4000

なし

両端面【TW】 / 右端面【TR】 / 左端面【TL】

片端【DHS】 / 片端【DVS】

1個

[長方形] 長方形（追加工なし)

40×60

2列溝×3列溝

27.01×10⁴mm⁴

12.62×10⁴mm⁴

9.00×10³mm³

6.31×10³mm³

4000

1個

[長方形] 長方形（追加工なし)

40×60

2列溝×3列溝

27.01×10⁴mm⁴

12.62×10⁴mm⁴

9.00×10³mm³

6.31×10³mm³

50 ～ 4000

1個

[長方形] 長方形（追加工あり）

40×60

2列溝×3列溝

27.01×10⁴mm⁴

12.62×10⁴mm⁴

9.00×10³mm³

6.31×10³mm³

50 ～ 4000

なし

両端【DHW】 / 両端【DVW】 / 片端【DHS】 / 片端【DVS】

1個

[長方形] 長方形（追加工あり）

40×60

2列溝×3列溝

27.01×10⁴mm⁴

12.62×10⁴mm⁴

9.00×10³mm³

6.31×10³mm³

50 ～ 4000

QCジョイント用【QCC】 / QCジョイント用【QCS】 / QCジョイント用【QCV】 / QCジョイント用【QCW】 / QCジョイント用【QCY】

なし

1個

[長方形] 長方形（追加工あり）

40×60

2列溝×3列溝

27.01×10⁴mm⁴

12.62×10⁴mm⁴

9.00×10³mm³

6.31×10³mm³

50 ～ 4000

QCジョイント用【QCC】 / QCジョイント用【QCS】 / QCジョイント用【QCV】 / QCジョイント用【QCW】 / QCジョイント用【QCY】

なし

両端面【TW】 / 右端面【TR】 / 左端面【TL】

なし

1個

[長方形] 長方形（追加工あり）

40×60

2列溝×3列溝

27.01×10⁴mm⁴

12.62×10⁴mm⁴

9.00×10³mm³

6.31×10³mm³

50 ～ 4000

なし

両端面【TW】 / 右端面【TR】 / 左端面【TL】

なし

1個

[長方形] 長方形（追加工あり）

40×60

2列溝×3列溝

27.01×10⁴mm⁴

12.62×10⁴mm⁴

9.00×10³mm³

6.31×10³mm³

50 ～ 4000

なし

両端面【TW】 / 右端面【TR】 / 左端面【TL】

片端【DHS】 / 片端【DVS】

1個

通常単価(税別) (税込単価)	通常出荷日

14,584円 ( 16,042円 )	7日目
- ( - )	7日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
9,888円 ( 10,877円 )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

SF20シリーズ対応。溝幅6mmタイプ。40mm・60mmと40mm・80mmのアルミフレームです。

ご注意

標準品をご希望の場合は、フレーム形状：長方形（追加工なし）をご選択ください
追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。
追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
項目（2-1）から（4）の選択肢を選択すると、追加工品となります
追加工についてはカタログPDFのP344～をご確認ください
