アルミ構造材 SF20 溝幅6mmタイプ SF-40・40・2S
- フレームシリーズ
- SUS SF20（溝幅6mmタイプ）
- 基準フレーム幅 (mm)
- 40
- フレームサイズ
- 40×40
- 溝面種類
- 4面溝
- フレーム溝数
- 2列溝×2列溝
- 材質
- A6N01SS-T5
- 断面2次モーメント lx
- 8.89×104mm4
- 断面2次モーメント ly
- 8.89×104mm4
- 断面係数 Zx
- 4.45×103mm3
- 断面係数 Zy
- 4.45×103mm3
- 抵抗値 (Ω)
- 109～10（帯電防止レベル）
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
未確定：候補が182型番あります。
商品情報
外形図
製品仕様
| 材質 | 環境 | 断面2次モーメント | 断面係数 | 単位質量 | 抵抗値 |
|---|---|---|---|---|---|
| A6N01SS-T5 アルマイト表面処理 （ブラック:黒アルマイト処理） | RoHS10対応品 | Ix=8.89×104mm4 Iy=8.89×104mm4 | Zx=4.45×103mm3 Zy=4.45×103mm3 | 1.29kg/m | 109～10Ω（帯電防止レベル） |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,156円 ( 7,872円 ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
SF20シリーズ対応。溝幅6mmタイプ。
【1日目出荷対象商品】
SFF-402W・SFF-404Wの切断品は15時までのご注文で1日目出荷致します。
※土・日・祝日・メーカー休日の場合を除く
（例）金曜日15：00までのご注文 ⇒ 金曜日受け付け、月曜日出荷
土曜日のご注文 ⇒ 翌週月曜受付、火曜日出荷
※追加工がある場合を除く
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください

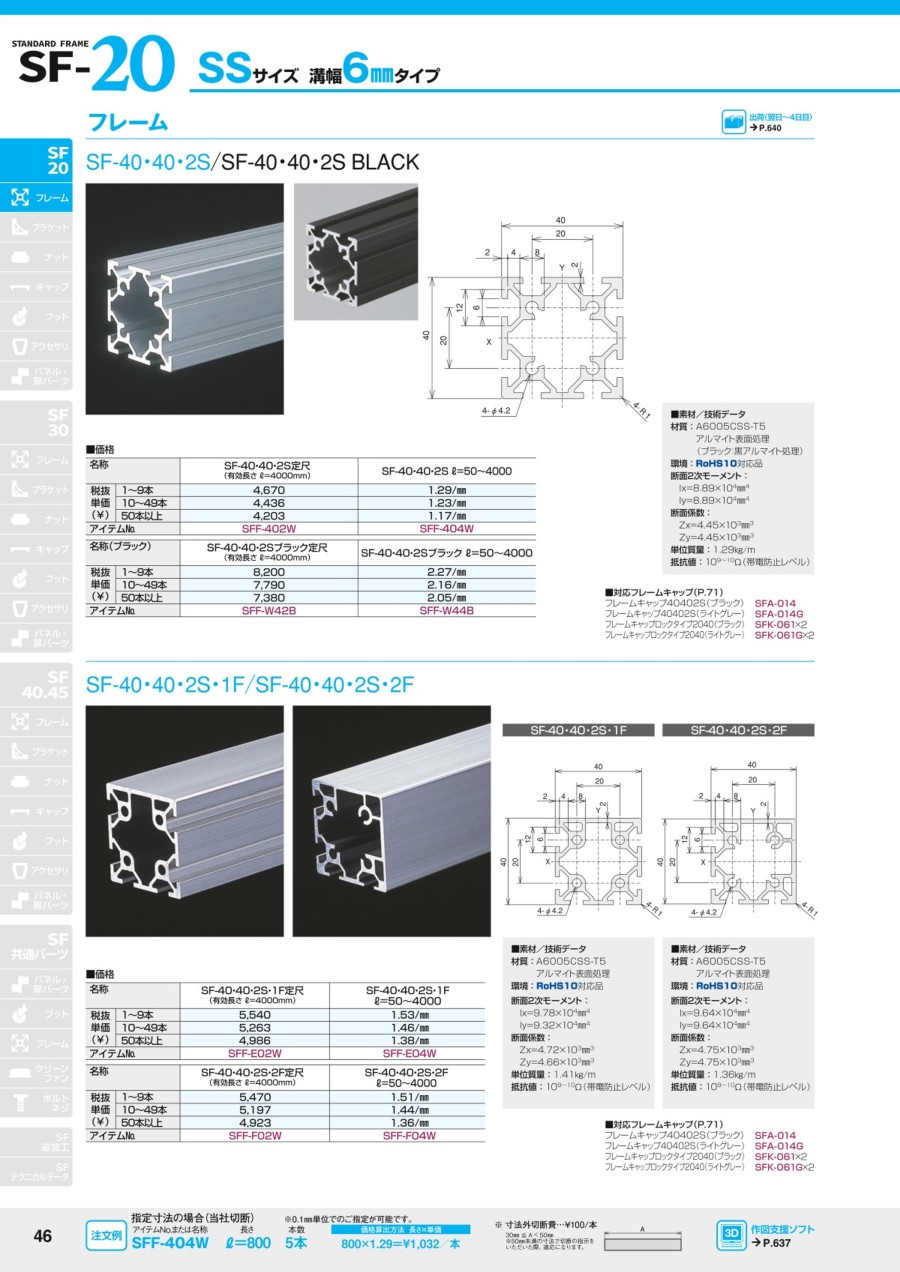

カタログ
商品担当おすすめ
アルミ構造材 SF20 溝幅6mmタイプ SF-40・40・2Sのレビュー
外販設備用付帯部品として使用
5
5.02020/12/16
得意先様からの依頼による工場内生産ライン製造時や自社内生産設備に対し躯体等製作時に幅広く使用しています。初期設計時に各社...もっと読む
