アルミ構造材 SF20 溝幅6mmタイプ SF-20・40
- フレームシリーズ
- SUS SF20（溝幅6mmタイプ）
- 基準フレーム幅 (mm)
- 20
- フレームサイズ
- 20×40
- 溝面種類
- 4面溝
- フレーム溝数
- 1列溝×2列溝
- 材質
- A6N01SS-T5
- 断面2次モーメント lx
- 5.12×104mm4
- 断面2次モーメント ly
- 1.36×104mm4
- 断面係数 Zx
- 2.56×103mm3
- 断面係数 Zy
- 1.36×103mm3
- 抵抗値 (Ω)
- 109～10（帯電防止レベル）
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
未確定：候補が270型番あります。
商品情報
外形図
製品仕様
| 材質 | A6N01SS-T5 アルマイト表面処理 （ブラック：黒アルマイト処理） |
|---|---|
| 断面2次モーメント | lx=5.12×104mm4 |
| ly=1.36×104mm4 | |
| 断面係数 | Zx=2.56×103mm3 |
| Zy=1.36×103mm3 | |
| 単位質量 | 0.87kg/m |
| 抵抗値 | 109～10Ω（帯電防止レベル） |
対応フレームキャップ
| 品名 | 型番 |
|---|---|
| フレームキャップ2040（ブラック） | SFA-010 |
| フレームキャップ2040（ライトグレー） | SFA-010G |
| フレームキャップロックタイプ2040（ブラック） | SFK-061 |
| フレームキャップロックタイプ2040（ライトグレー） | SFK-061G |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,570円 ( 5,027円 ) | 1日目 |
7,089円 ( 7,798円 ) | 5日目 |
- ( - ) | 1日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
詳細情報
基本情報
SF20シリーズ対応。溝幅6mmタイプ。
【1日目出荷対象商品】
SFF-242・SFF-244の切断品は15時までのご注文で1日目出荷致します。
※土・日・祝日・メーカー休日の場合を除く
（例）金曜日15：00までのご注文 ⇒ 金曜日受け付け、月曜日出荷
土曜日のご注文 ⇒ 翌週月曜受付、火曜日出荷
※追加工がある場合を除く
ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください

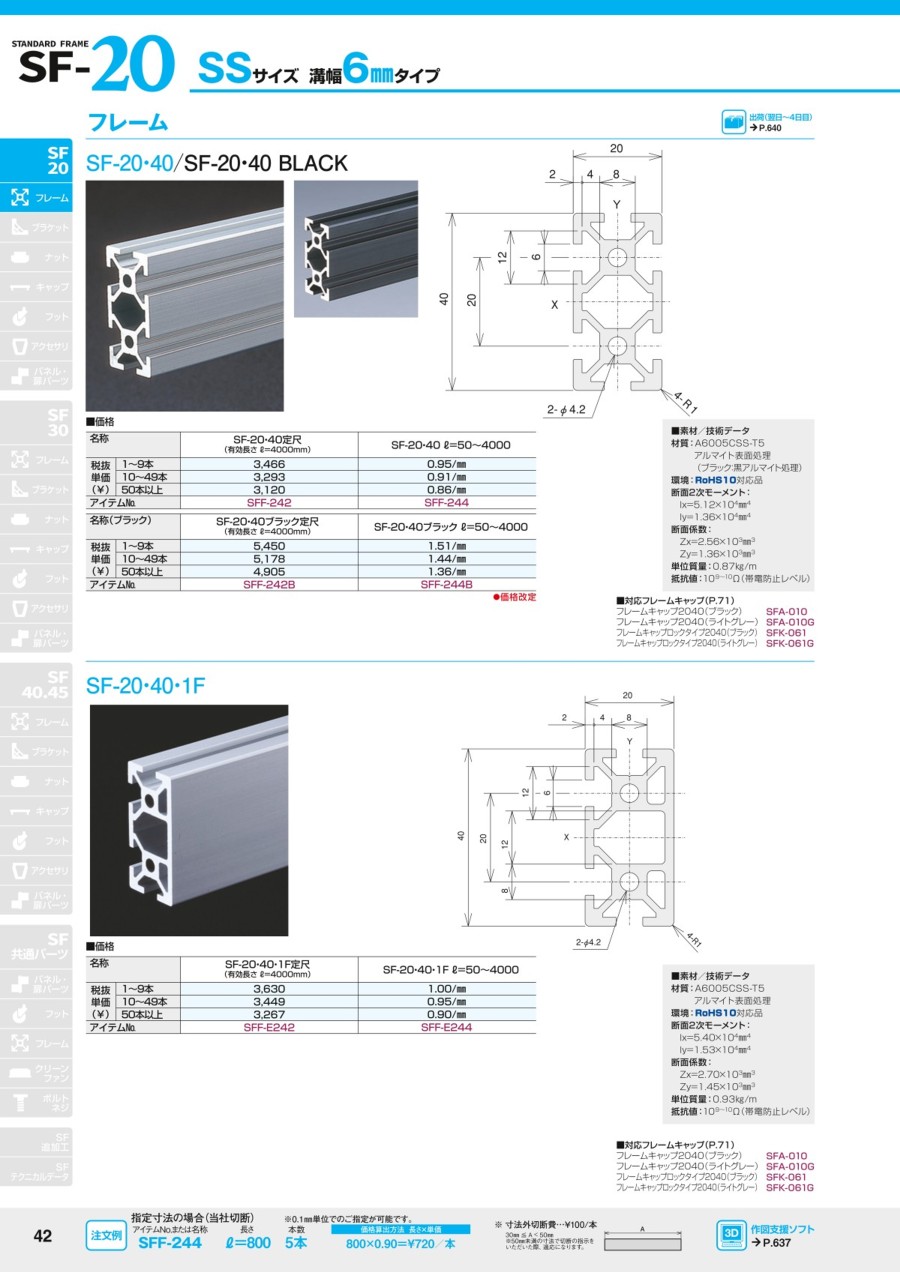

カタログ
アルミ構造材 SF20 溝幅6mmタイプ SF-20・40のレビュー
棚の脚に利用
5
5.02020/01/29
社内で使う棚の脚（架台）に、この20×40（SFF-244）と20角（SFF-204）のアルミフレームを使用しました。組...もっと読む
0人が参考にしています。
台を作るために使いました
5
5.02019/11/26
社内の安全対策等で主に用途に合った寸法の台などを作るために、このアルミフレーム（SFF-242）を使用しました。気になる...もっと読む
0人が参考にしています。
各種設備品（治工具）製作に使用
5
5.02019/07/24
商品自体の良好な加工精度や各種付帯部品との組み合わせ利用により自由度の高い設備構築ができる点で大変重宝しています。なによ...もっと読む
0人が参考にしています。
安全カバー製作に使用
5
5.02019/07/09
幅や厚みが当社の利用目的に合致しており採択しました。設備品付帯の安全カバー（塩ビプレート等との組み合わせ利用により引き戸...もっと読む
0人が参考にしています。
