グリーンフレーム 5本入りパック（シルバー） GFKシリーズ【5個入り】
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 断面2次モーメント Ix=1.16×104mm4、Iy=1.16×104mm4
- 断面係数 Zx=0.83×103mm3、Zy=0.83×103mm3
- 単位質量 0.37kg/m
- 抵抗値のめやす 109～11Ω（帯電防止レベル）
フレームキャップは、インナーキャップ（標準・ハード・導電）、アウターキャップ、金属端面キャップ、グリーンフレームキャップ（グレー・レッド）に対応。
アルミ押出材（アルマイト表面処理）製。
使用例
詳細情報
基本情報
グリーンフレームNシリーズ（28mm）
【特長】
・GFシリーズの標準フレーム。
・機能性と強度を両立したもっとも汎用性のある28mmタイプ。
・5本入りパック
・アルミ製
【用途】
・様々な用途に使用可能。
ご注意
- GFK-F00は定尺（有効長さℓ＝4000mm）となります。
※有効長さとは・・・実際に使用できる有効長さが4000mm以上あるフレームという意味です。
掴み代を含んだ実寸は4000mm以上となります。（数十mm程度長くなります）
定尺はお客様で切断してご使用いただくフレームとなります。

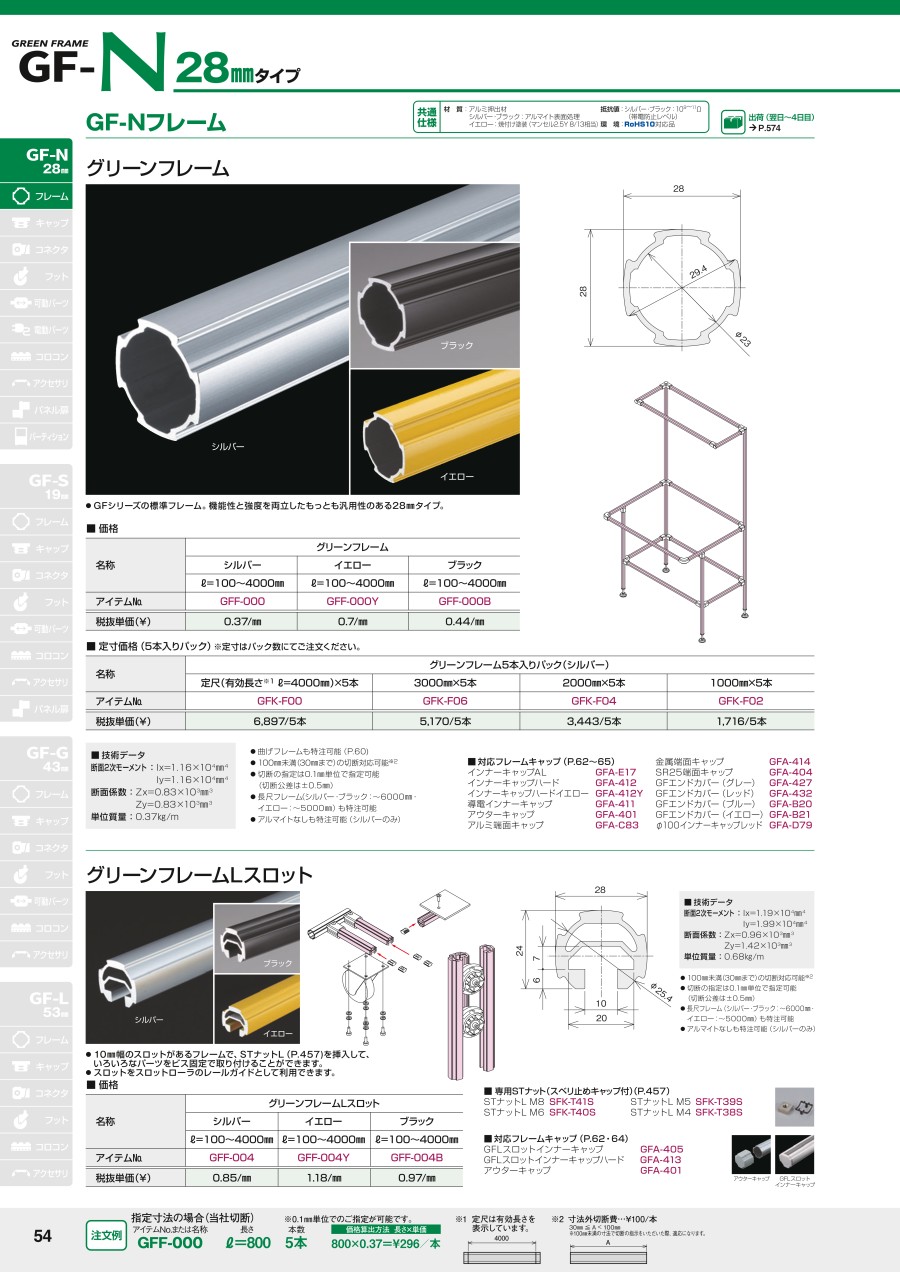

カタログ
商品担当おすすめ
ＳＵＳ（エスユーエス）
フレームガード l=2000mm
フレームの凸部にカッチとはめて、フレームを傷からガードします。5色ありますので、エリアや用途でフレームを色分けすることができます。ニッパー・カッター等で切断できます。
グリーンフレーム 5本入りパック（シルバー） GFKシリーズのレビュー
作業台や台車の作成
5
5.02017/04/28
カットも簡単で寸法精度も出しやすく重宝しております。
ジョイント部品の適合がもっとわかりやすいと部品の選定がよりわかりや...もっと読む
2人が参考にしています。
治具作成
5
5.02021/08/24
納期が早く、作りもしっかりしているので大変助かっています。部品もいろいろあって便利です。
0人が参考にしています。
生産設備製作時に使用
5
5.02020/01/29
社内利用の各種生産設備（作業台やコンベア経路上にトンネルを形成するための骨子等）製作時に様々な用途で利用しています。以前...もっと読む
0人が参考にしています。
社内備品(PCラック・棚・台車等)
4
4.02019/12/10
軽量かつ剛性もあって、組み立てしやすいが、短期をもう少し短くしてほしいです。
0人が参考にしています。
作業台作成
5
5.02019/05/15
作業台を作成する際に利用しました。
切断も割と容易にできるため必要な長さを簡単に作れるのがポイント。
ストックしておけば...もっと読む
0人が参考にしています。
