標準ボールねじ コンパクトFAシリーズ 一般用PSS型
- 通常単価(税別)
- 41,369円～196,165円
- 税込単価
- 45,506円～215,782円
通常出荷日：3日目～11日目
【特長】・半導体製造装置、液晶設備、実装機、測定器、医療機器等。・お客様のご要望にお応えできるよう、多...
詳細を確認
未確定：候補が173型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
ねじ軸φ8、リード15
ねじ軸φ10、リード5、10

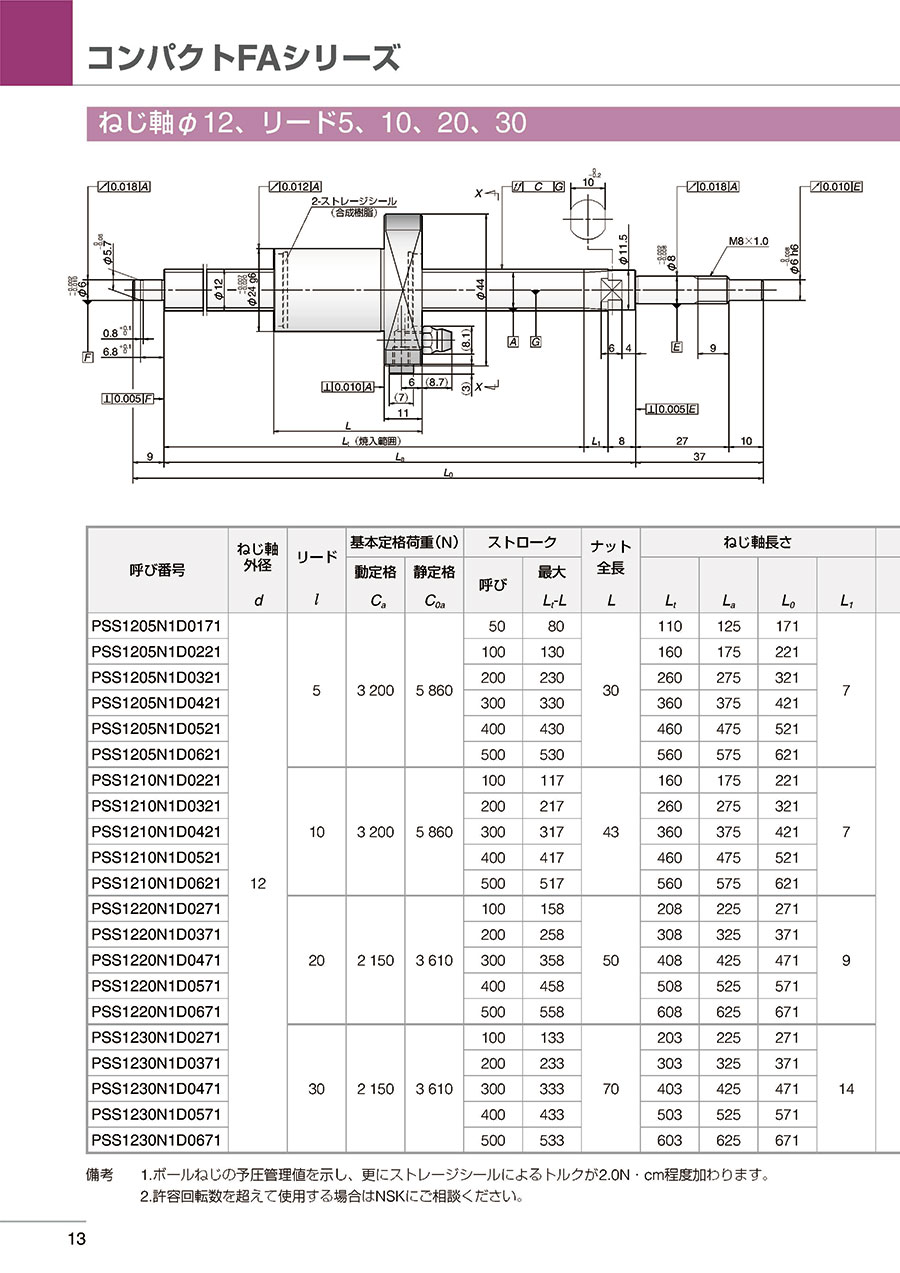

ねじ軸φ12、リード10
ねじ軸φ15、リード10
ねじ軸φ15、リード20
ねじ軸φ20、リード5、20
ねじ軸φ25、リード10、20、25
製品仕様
製品仕様
| 型式 | ねじ軸φ8 リード15 | ねじ軸φ10 リード5、10 | ねじ軸φ12 リード10 | ねじ軸φ15 リード10 | ねじ軸φ15 リード20 | ねじ軸φ20 リード5、20 | ねじ軸φ25 リード10、20、25 |
|---|---|---|---|---|---|---|---|
| 予圧方式 | - | オーバーサイズボール予圧（P予圧） | |||||
| ボール径／ねじ軸谷径 | 1.588/6.6 | 2.000/8.2 | 2.000/10.2 | 2.778/12.6 | 3.175/12.2 | 3.175/17.2 | 3.175/22.2 |
| ボールピッチ円径 | 8.3 | 10.3 | 12.3 | 15.5 | 15.5 | 20.5 | 25.5 |
| 精度等級／軸方向すきま | C5/0.005mm 以下 | C5/0 | C5/0 | C5/0 | C5/0 | C5/0 | C5/0 |
| 封入潤滑剤 | NSKグリースPS2 | NSKグリースLR3 | |||||
推奨サポートユニット
| 型番 | 駆動側 | 反駆動側 | |
|---|---|---|---|
| 固定 | 固定 | 支持 | |
| PSS0815NBD0150 | WBK06-01M（角形） WBK06-11M（丸形） | - | - |
| PSS1005N1D0171 | WBK08-01B（角低形） WBK08-11（丸形） WBK08-11B（丸形高負荷） | - | WBK08S-01B（角低形） |
| PSS1010N1D0221 | |||
| PSS1210N1D0221 | |||
| PSS1510N1D0261 | WBK12-01B（角低形） WBK12-11（丸形） | WBK10-01B（角低形） WBK10-11（丸形） | WBK12S-01B（角低形） |
| PSS1510N1D0361 | |||
| PSS1520N1D1179 | |||
| PSS2005N1D0323 | WBK15-01B（角低形） WBK15-11（丸形） | WBK15-01B（角低形） WBK15-11（丸形） | WBK15S-01B（角低形） |
| PSS2005N1D0373 | |||
| PSS2005N1D0473 | |||
| PSS2020N1D0908 | |||
| PSS2510N1D0749 | WBK20-01（角形） WBK20-11（丸形） | WBK20-01（角形） WBK20-11（丸形） | WBK20S-01（角形） |
| PSS2520N1D1263 | |||
| PSS2525N1D0879 | |||
規格表
備考
- 1. 許容回転数を超えて使用する場合はNSK社にご相談ください。
- 2. 使用温度範囲は0℃～+80℃となります。
- 3. NSKサポートユニットの使用を推奨します。
備考
- 1. ボールねじの予圧管理値を示し、更にストレージシールによるトルクが2.0N・cm程度加わります。
- 2. 許容回転数を超えて使用する場合はNSK社にご相談ください。
- 2. 使用温度範囲は0℃～+80℃となります。
- 3. NSKサポートユニットの使用を推奨します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
44,080円 ( 48,488円 ) | 3日目 |
44,701円 ( 49,171円 ) | 3日目 |
41,438円 ( 45,582円 ) | 11日目 |
45,425円 ( 49,968円 ) | 11日目 |
42,795円 ( 47,075円 ) | 11日目 |
47,067円 ( 51,774円 ) | 11日目 |
41,369円 ( 45,506円 ) | 11日目 |
45,632円 ( 50,195円 ) | 3日目 |
49,131円 ( 54,044円 ) | 4日目 |
48,949円 ( 53,844円 ) | 3日目 |
55,315円 ( 60,847円 ) | 4日目 |
58,490円 ( 64,339円 ) | 4日目 |
68,578円 ( 75,436円 ) | 4日目 |
50,054円 ( 55,059円 ) | 3日目 |
49,918円 ( 54,910円 ) | 4日目 |
57,974円 ( 63,771円 ) | 4日目 |
64,772円 ( 71,249円 ) | 4日目 |
51,398円 ( 56,538円 ) | 3日目 |
49,939円 ( 54,933円 ) | 4日目 |
52,695円 ( 57,965円 ) | 4日目 |
60,371円 ( 66,408円 ) | 3日目 |
64,370円 ( 70,807円 ) | 3日目 |
67,345円 ( 74,080円 ) | 4日目 |
49,516円 ( 54,468円 ) | 3日目 |
52,176円 ( 57,394円 ) | 4日目 |
59,259円 ( 65,185円 ) | 3日目 |
60,394円 ( 66,433円 ) | 4日目 |
68,578円 ( 75,436円 ) | 4日目 |
60,306円 ( 66,337円 ) | 4日目 |
62,374円 ( 68,611円 ) | 4日目 |
65,408円 ( 71,949円 ) | 4日目 |
69,856円 ( 76,842円 ) | 4日目 |
73,541円 ( 80,895円 ) | 4日目 |
63,391円 ( 69,730円 ) | 4日目 |
64,304円 ( 70,734円 ) | 4日目 |
69,864円 ( 76,850円 ) | 4日目 |
73,716円 ( 81,088円 ) | 4日目 |
80,227円 ( 88,250円 ) | 4日目 |
49,860円 ( 54,846円 ) | 4日目 |
51,175円 ( 56,293円 ) | 3日目 |
56,536円 ( 62,190円 ) | 3日目 |
60,233円 ( 66,256円 ) | 3日目 |
64,977円 ( 71,475円 ) | 4日目 |
70,515円 ( 77,567円 ) | 4日目 |
76,305円 ( 83,936円 ) | 4日目 |
53,525円 ( 58,878円 ) | 3日目 |
56,796円 ( 62,476円 ) | 4日目 |
60,103円 ( 66,113円 ) | 4日目 |
63,963円 ( 70,359円 ) | 4日目 |
70,525円 ( 77,578円 ) | 4日目 |
76,974円 ( 84,671円 ) | 4日目 |
81,413円 ( 89,554円 ) | 3日目 |
80,076円 ( 88,084円 ) | 4日目 |
88,272円 ( 97,099円 ) | 4日目 |
58,179円 ( 63,997円 ) | 4日目 |
61,245円 ( 67,370円 ) | 4日目 |
61,550円 ( 67,705円 ) | 4日目 |
68,443円 ( 75,287円 ) | 4日目 |
74,394円 ( 81,833円 ) | 4日目 |
83,748円 ( 92,123円 ) | 4日目 |
標準ボールねじ コンパクトFAシリーズ 一般用PSS型のレビュー
上下ステージ
4
4.02018/11/30
上下ステージに使用。精度のあるフランジと位置決めピンがついているので設計しやすい。
