日本トムソン

ミニアチュアリニアブッシング LMSシリーズ

カタログ |

数量スライド割引

通常単価(税別): 1,578円～3,297円

税込単価: 1,736円～3,627円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本トムソン

通常出荷日：在庫品1日目

【特長】・極小サイズなので、コンパクトな機械・装置の設計が可能です。・外筒の長...

タイプ
ストレート
外筒表面処理
表面処理なし
潤滑の種類
なし
保持器材質
炭素鋼製

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

形状	外筒長さ	材料の種類	密封シール	形式	大きさ
形状	外筒長さ	材料の種類	密封シール	形式	3	4	5
	スタンダード	炭素鋼製	密封なし	LMS	○	○	○
		炭素鋼製	両側密封	LMS…UU	○	○	○
		ステンレス鋼製	密封なし	LMS…F	○	○	○
		ステンレス鋼製	両側密封	LMS…FUU	○	○	○
	ロング	炭素鋼製	密封なし	LMSL	○	○	○
		炭素鋼製	両側密封	LMSL…UU	○	○	○
		ステンレス鋼製	密封なし	LMSL…F	○	○	○
		ステンレス鋼製	両側密封	LMSL…FUU	○	○	○

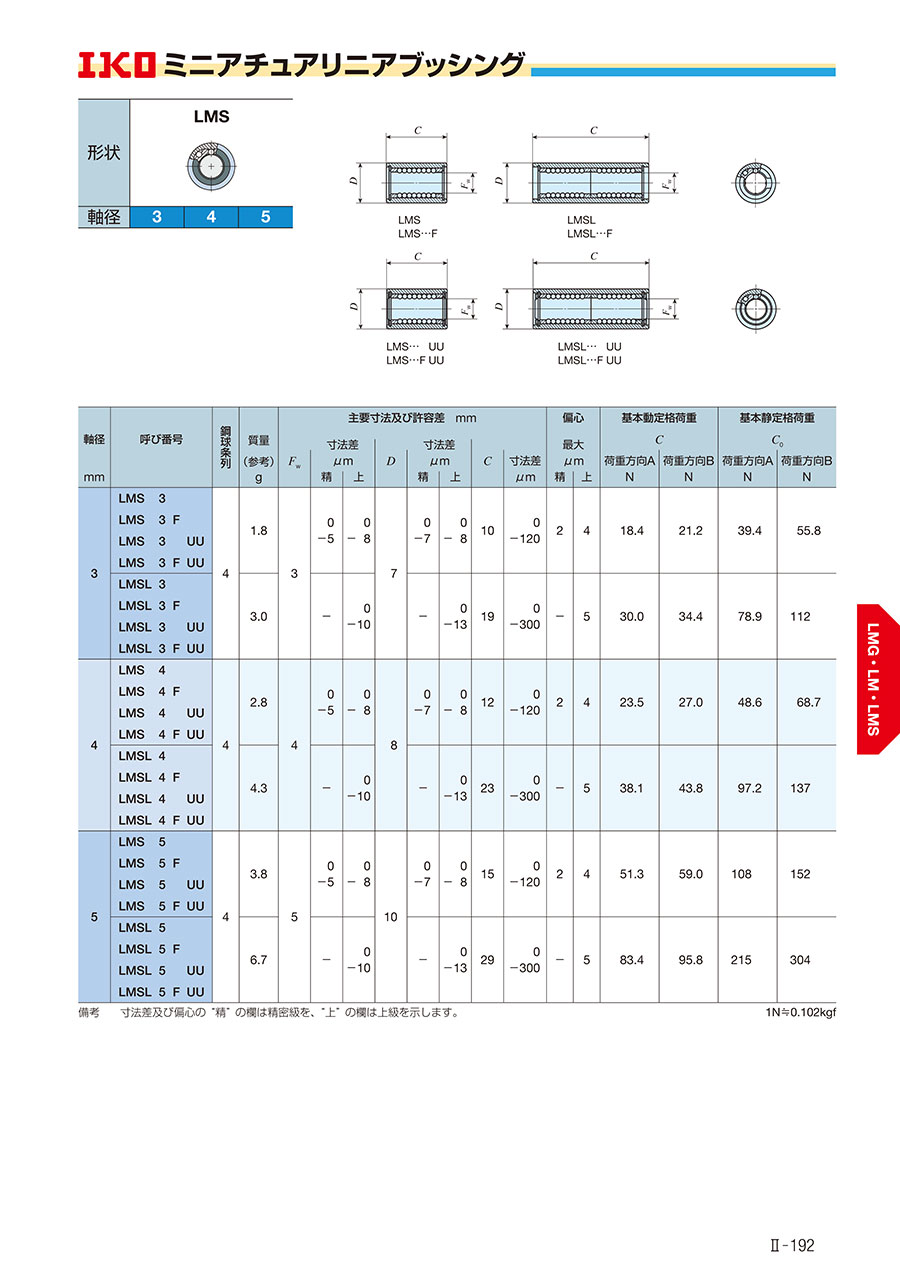

規格表

型番	軸径 mm	鋼球条列	質量（参考） g	主要寸法及び許容差 mm								偏心		基本動定格荷重 C		基本静定格荷重 C₀
				F_W	寸法差 μm		D	寸法差 μm		C	寸法差 μm	最大 μm		荷重方向A N	荷重方向B N	荷重方向A N	荷重方向B N
				F_W	精	上	D	精	上	C	寸法差 μm	精	上	荷重方向A N	荷重方向B N	荷重方向A N	荷重方向B N
LMS3	3	4	1.8	3	0 -5	0 -8	7	0 -7	0 -8	10	0 -120	2	4	18.4	21.2	39.4	55.8
LMS3F
LMS3UU
LMSL3			3.0		-	0 -10		-	0 -13	19	0 -300	-	5	30.0	34.4	78.9	112
LMSL3F			3.0		-	0 -10		-	0 -13	19	0 -300	-	5	30.0	34.4	78.9	112
LMS4	4	4	2.8	4	0 -5	0 -8	8	0 -7	0 -8	12	0 -120	2	4	23.5	27.0	48.6	68.7
LMS4F
LMS4UU
LMSL4			4.3		-	0 -10		-	0 -13	23	0 -300	-	5	38.1	43.8	97.2	137
LMSL4F
LMSL4UU
LMS5	5	4	3.8	5	0 -5	0 -8	10	0 -7	0 -8	15	0 -120	2	4	51.3	59.0	108	152
LMS5UU			3.8		0 -5	0 -8		0 -7	0 -8	15	0 -120	2	4	51.3	59.0	108	152
LMSL5			6.7		-	0 -10		-	0 -13	29	0 -300	-	5	83.4	95.8	215	304
LMSL5F
LMSL5FUU

備考：寸法差及び偏心の“精” の欄は精密級を、“上” の欄は上級を示します。

1N≒0.102kgf

商品特長詳細

定格荷重と鋼球条列の関係

LMSシリーズの定格荷重は、負荷する荷重方向と鋼球条列の位置により変化します。規格表には荷重方向と鋼球条列の位置に応じて、図1.1及び図1.2に示す2種類の値を記載しています。

図1.1は荷重方向と鋼球条列位置が一致しているときを示し、規格表では荷重方向Aと表します。一般的に方向不定荷重や荷重方向に対して鋼球条列位置を定められないときに適用します。
図1.2は荷重方向が鋼球条列の中間に位置したときを示し、規格表では荷重方向Bと表します。一般的に荷重方向Aより大きな荷重を受けることができます。

図1.1 荷重方向A

図1.2 荷重方向B

型番リスト

表示件数

型番

内接円径 dr

(φ)

全長 L

(mm)

外筒材質

外径 D

(φ)

密封シール

RoHS?

最小発注数量

3	10	[鉄] 炭素鋼製	7	密封なし	10	1個
3	10	ステンレス	7	密封なし	-	1個
4	12	[鉄] 炭素鋼製	8	密封なし	-	1個
4	12	ステンレス	8	密封なし	-	1個
5	15	[鉄] 炭素鋼製	10	密封なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,578円 ( 1,736円 )	4日目
3,297円 ( 3,627円 )	4日目
1,841円 ( 2,025円 )	3日目
2,787円 ( 3,066円 )	4日目
1,602円 ( 1,762円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・極小サイズなので、コンパクトな機械・装置の設計が可能です。
・外筒の長さはスタンダードとロングの2タイプをラインナップしており、機械・装置の仕様に合わせて最適な製品を選択することができます。
・ステンレス鋼製の製品は耐食性に優れ、クリーンルーム内での使用など、防せい油の使用を嫌う用途に最適です。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
