住友重機械

アステロ ギヤモータ インダクションモータ用ギアヘッド

アステロ ギヤモータ インダクションモータ用ギアヘッド
未確定：候補が24型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

フランジ取付型

アステロ ギヤモータ インダクションモータ用ギアヘッド 外形図01
  • モータ型番：A9M60□H
  • ギヤヘッド型番：G9C□KH

製品仕様

型番質量（kg）
G9□3KH～G9□10KH1.21
G9□12.5KH～G9□20KH1.30
G9□25KH～G9□60KH1.40
G9□75KH～G9□200KH1.45
  • 歯切りシャフトのモータには、組付可能です。

許容トルク

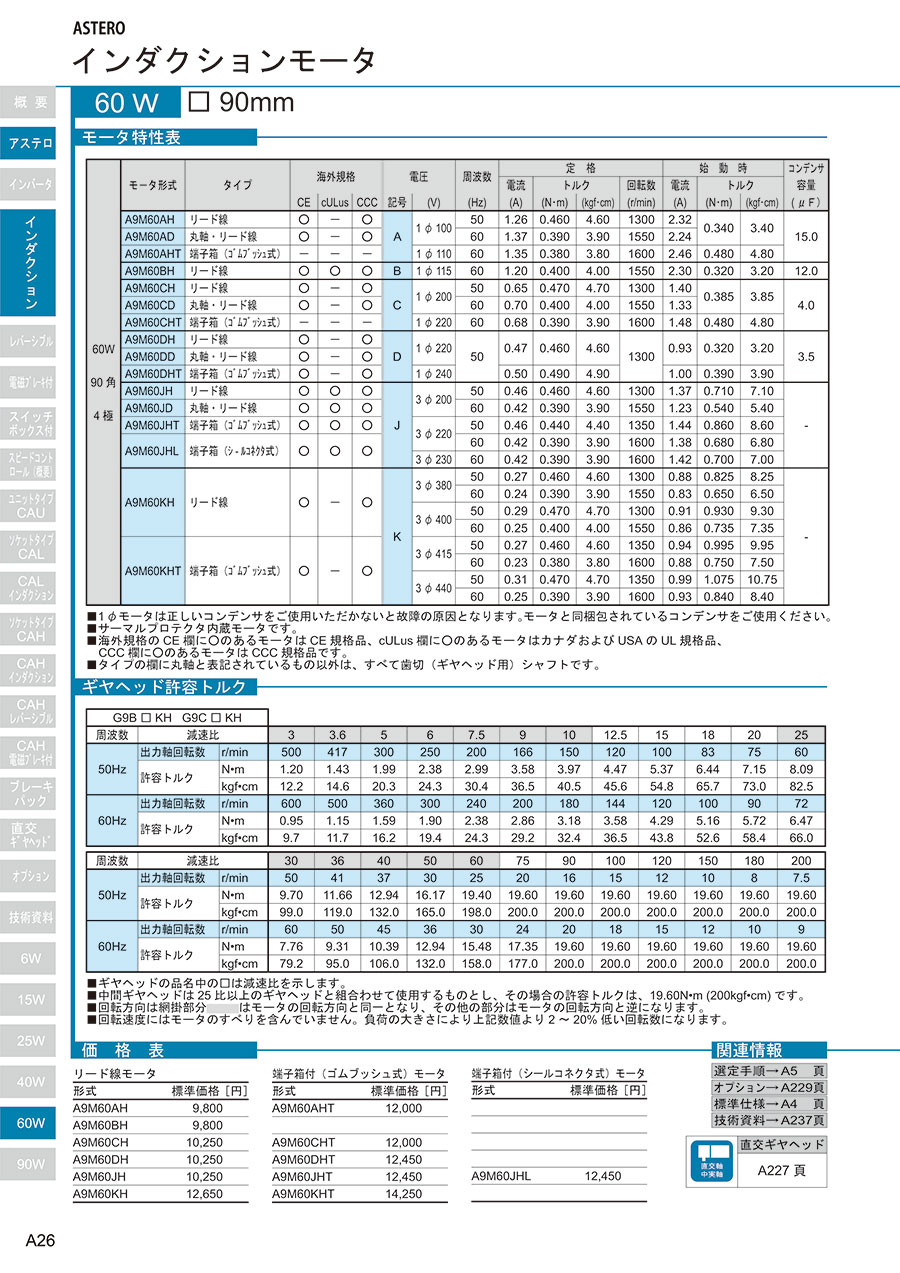

アステロ ギヤモータ インダクションモータ用ギアヘッド 規格表01
  • ギヤヘッドの品名中の□は減速比を示します。
  • 中間ギヤヘッドは25比以上のギヤヘッドと組合わせて使用するものとし、その場合の許容トルクは、19.60N・m（200kgf・cm）です。
  • 回転方向は網掛部分はモータの回転方向と同一となり、その他の部分はモータの回転方向と逆になります。
  • 回転速度にはモータのすぺりを含んでいません。負荷の大きさにより上記数値より2～20%低い回転数になります。

型番リスト

表示件数
  • 1
    • 型番
    G9C3KH
    G9C3.6KH
    G9C5KH
    G9C6KH
    G9C7.5KH
    G9C9KH
    G9C10KH
    G9C12.5KH
    G9C15KH
    G9C18KH
    G9C20KH
    G9C25KH
    G9C30KH
    G9C36KH
    G9C40KH
    G9C50KH
    G9C60KH
    G9C75KH
    G9C90KH
    G9C100KH
    G9C120KH
    G9C150KH
    G9C180KH
    G9C200KH

    減速比

    		最小発注数量
    3
    1個
    3.6
    1個
    5
    1個
    6
    1個
    7.5
    1個
    9
    1個
    10
    1個
    12.5
    1個
    15
    1個
    18
    1個
    20
    1個
    25
    1個
    30
    1個
    36
    1個
    40
    1個
    50
    1個
    60
    1個
    75
    1個
    90
    1個
    100
    1個
    120
    1個
    150
    1個
    180
    1個
    200
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,774円
    ( 12,951円 )
    19日目
    11,774円
    ( 12,951円 )
    19日目
    11,774円
    ( 12,951円 )
    19日目
    11,774円
    ( 12,951円 )
    19日目
    11,774円
    ( 12,951円 )
    19日目
    11,774円
    ( 12,951円 )
    19日目
    11,774円
    ( 12,951円 )
    19日目
    13,100円
    ( 14,410円 )
    19日目
    13,100円
    ( 14,410円 )
    19日目
    13,100円
    ( 14,410円 )
    19日目
    13,100円
    ( 14,410円 )
    19日目
    15,314円
    ( 16,845円 )
    19日目
    15,314円
    ( 16,845円 )
    19日目
    15,314円
    ( 16,845円 )
    19日目
    15,314円
    ( 16,845円 )
    19日目
    15,314円
    ( 16,845円 )
    19日目
    17,636円
    ( 19,400円 )
    19日目
    16,219円
    ( 17,841円 )
    19日目
    16,219円
    ( 17,841円 )
    19日目
    16,219円
    ( 17,841円 )
    19日目
    18,674円
    ( 20,541円 )
    19日目
    16,219円
    ( 17,841円 )
    19日目
    18,316円
    ( 20,148円 )
    19日目
    17,274円
    ( 19,001円 )
    19日目
  • 1

    • 詳細情報

    基本情報

    モータとギアヘッドは使いやすい分構造です。お客様がご自身でギアヘッドを自由に組み付ける事が可能です。

    ※CADデータは代表型番で生成されている場合がございます。リンク先にてご希望のスペックに変更下さい。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
