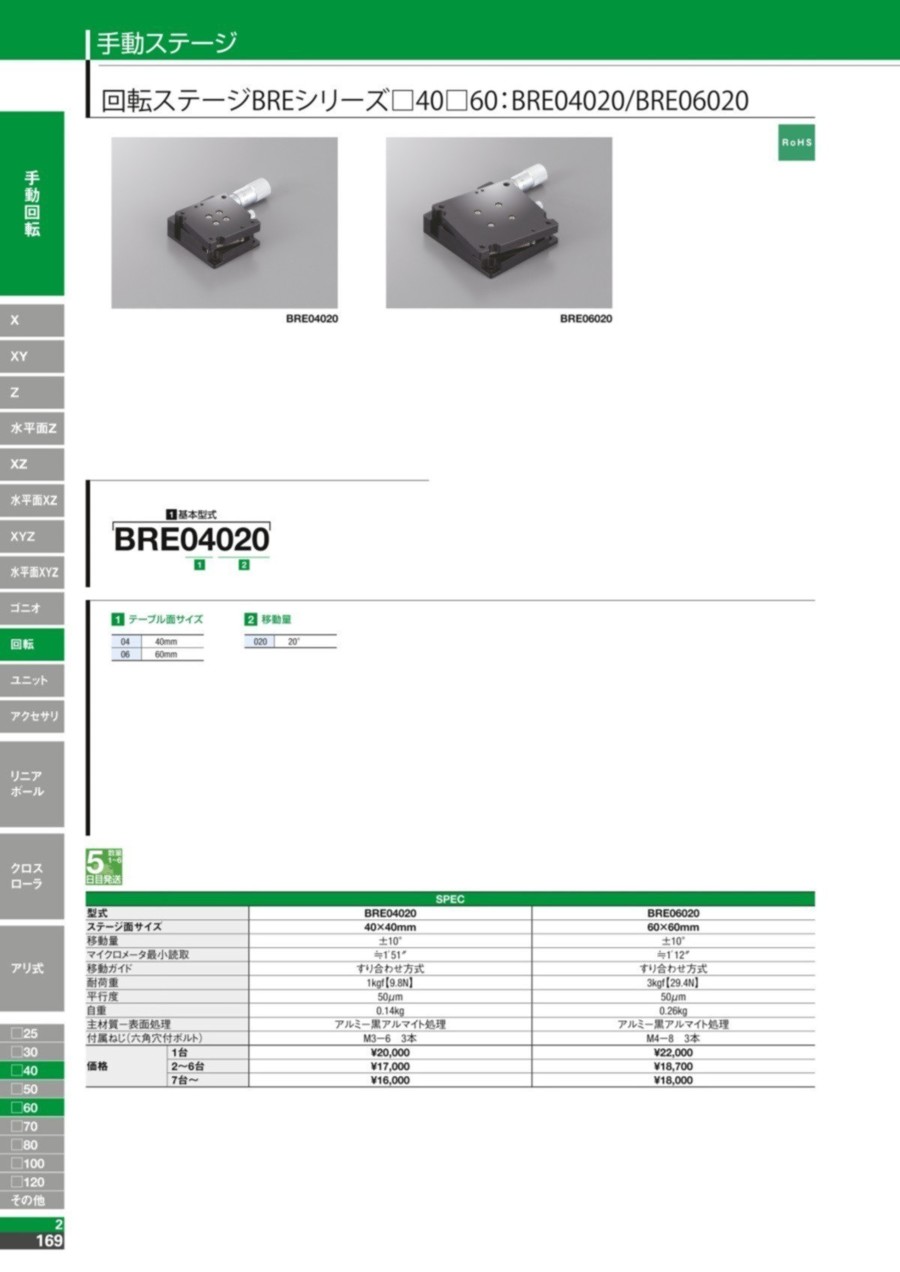

回転ステージ 角型タイプ （BRE）
- 通常単価(税別)
- 18,824円
- 税込単価
- 20,706円
通常出荷日：6日目
同サイズのステージと組み合わせがし易い、角型回転ステージです。
- 弊社生産拠点において、当該国政府指示による稼働制限の影響により、一部商品の新規ご注文の納期を延期させていただいております。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
BRE04020
BRE06020
製品仕様
| 型番 | BRE04020 | BRE06020 |
|---|---|---|
| ステージ面サイズ | 40×40mm | 60×60mm |
| 移動量 | ±10° | ±10° |
| マイクロメータ最小読取 | ≒1'51" | ≒1'12" |
| 移動ガイド | すり合わせ方式 | すり合わせ方式 |
| 耐荷重 | 1kgf【9.8N】 | 3kgf【29.4N】 |
| 平行度 | 50μm | 50μm |
| 自重 | 0.14kg | 0.26kg |
| 主材質-表面処理 | アルミ-黒アルマイト処理 | アルミ-黒アルマイト処理 |
| 付属ねじ（六角穴付ボルト） | M3-6 3本 | M4-8 3本 |
詳細情報
基本情報
同サイズのステージと組み合わせがし易い、角型回転ステージです。
ご注意
- 弊社生産拠点において、当該国政府指示による稼働制限の影響により、一部商品の新規ご注文の納期を延期させていただいております。
商品担当おすすめ
駿河精機
1軸クロスローラゴニオステージ マイクロメータ（B58）
テーブル面の中央垂線上に回転中心を持つ円弧駆動のステージです。移動ガイドにクロスローラ・送り機構にウォームギヤを採用した高分解・高精度ゴニオステージです。角度調整や姿勢の合わせこみに最適です。治具から生産設備・装置組み込みまで、幅広くご使用いただいています。
