水平面Z軸ステージ （BHE）
- 通常単価(税別)
- 31,059円～35,000円
- 税込単価
- 34,165円～38,500円
「低価格×高剛性」なスチール製のリニアボールガイドステージ（水平面Z軸）です。...
詳細情報を確認する- ステージ面
- 水平
- 送り方式
- マイクロメータヘッド
- 移動ガイド
- リニアボール
- 移動量（範囲） (mm)
- ～±10.0
- テーブル材質
- スチール
- 透過穴(テーブルセンタ穴)
- なし
- テーブル平行度 (μm)
- 80
- クランプ
- 標準
- テーブル表面処理
- 無電解ニッケルメッキ
- グリース仕様
- 本体_クリーン環境用グリース（AFF）
- 送り方式 (mm)
- マイクロメータ(P=0.5mm)
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品情報

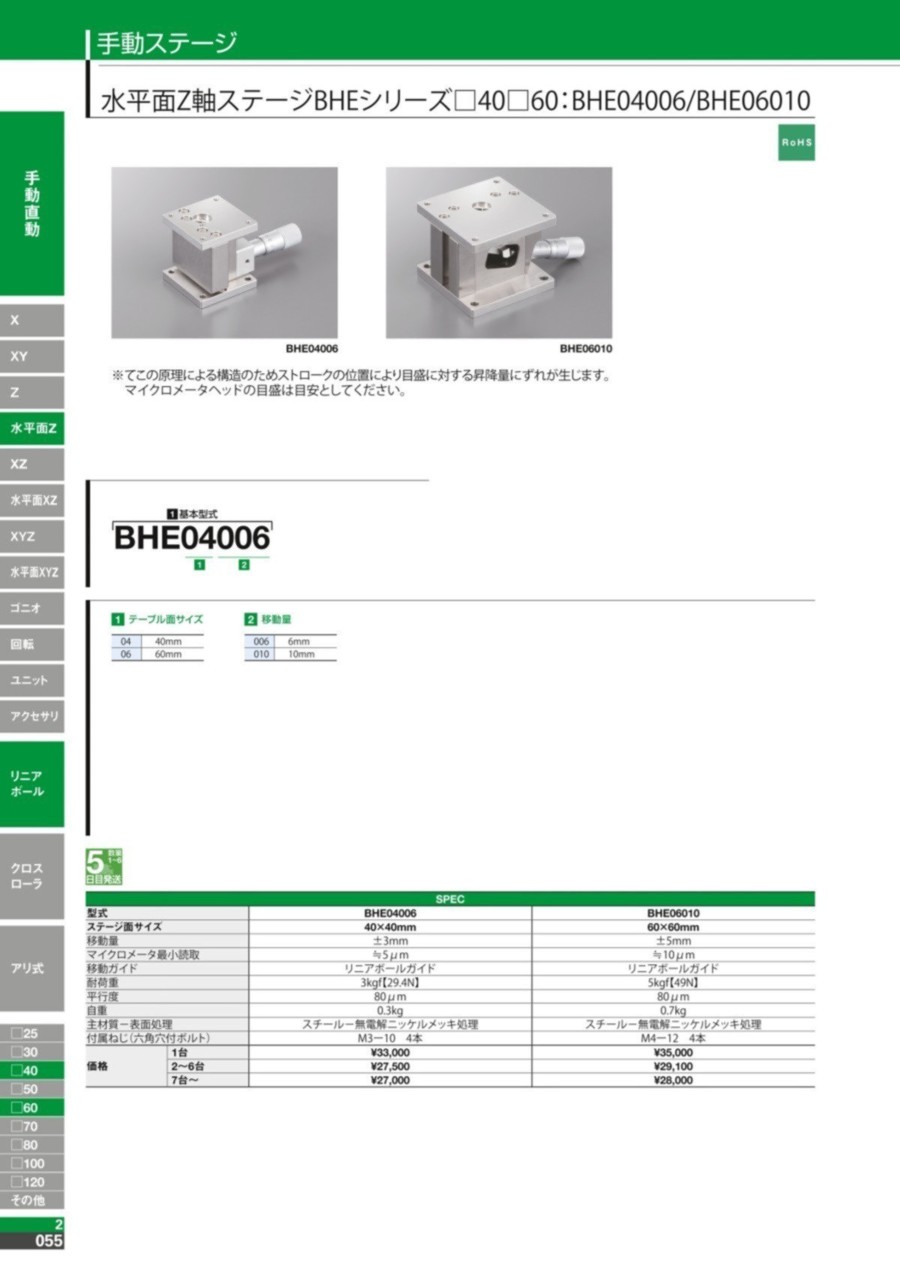

外形図
BHE04006
BHE06010
製品仕様
| 型番 | BHE04006 | BHE06010 |
|---|---|---|
| ステージ面サイズ | 40×40mm | 60×60mm |
| 移動量 | ±3mm | ±5mm |
| マイクロメータ最小読取 | ≒5μm | ≒10μm |
| 移動ガイド | リニアボールガイド | リニアボールガイド |
| 耐荷重 | 3kgf【29.4N】 | 5kgf【49N】 |
| 平行度 | 80μm | 80μm |
| 自重 | 0.3kg | 0.7kg |
| 主材質-表面処理 | スチール-無電解ニッケルメッキ処理 | スチール-無電解ニッケルメッキ処理 |
| 付属ねじ（六角穴付ボルト） | M3-10 4本 | M4-12 4本 |
詳細情報
基本情報
「低価格×高剛性」なスチール製のリニアボールガイドステージ（水平面Z軸）です。【特長】・独自の生産方式により低価格を実現
・ステージ面サイズは40×40、60×60mmの2タイプご用意
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品担当おすすめ
駿河精機
リニアボールガイド SSステージ 無電解ニッケルメッキ（BSS36）
ガイドと本体が一体の薄型構造。本体材質をステンレスに、ガイド部にゴシックアーク溝を採用し高強度・高精度を実現させたステージです。
駿河精機
高分解能クロスローラガイドステージ（B30）
高分解能X軸ステージをZ軸に組み合せたタイプです。2本のマイクロメータにより粗動・微動操作が可能です。B30-60タイプは粗動±6.5mm､B30-80タイプでは粗動±12.5mmの移動量です。微動用マイクロメータにより､粗動で動かした位置から±0.3mmの範囲で調整が可能です。
