リニアボールガイドステージ（BZT）
- 通常単価(税別)
- 18,824円～20,706円
- 税込単価
- 20,706円～22,777円
「低価格×高剛性」なスチール製のリニアボールガイドステージ（Z軸）です。【特長】・独自の生産方式により...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

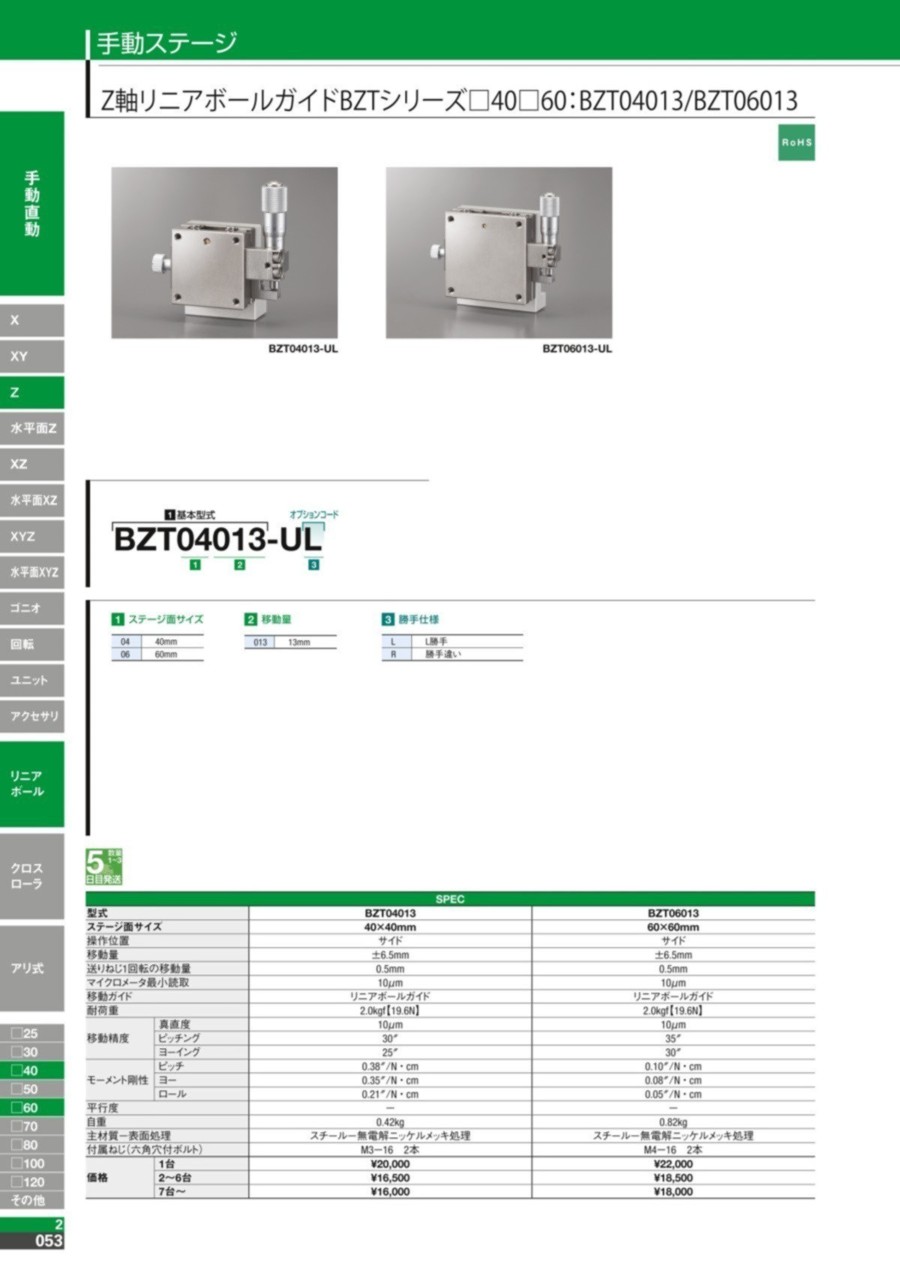

外形図
BZT04013-UL
BZT04013-UR
BZT06013-UL
BZT06013-UR
製品仕様
| 型番 | BZT04013 | BZT06013 | |
|---|---|---|---|
| ステージ面サイズ | 40×40mm | 60×60mm | |
| 操作位置 | サイド | サイド | |
| 移動量 | ±6.5mm | ±6.5mm | |
| 送りねじ1回転の移動量 | 0.5mm | 0.5mm | |
| マイクロメータ最小読取 | 10μm | 10μm | |
| 移動ガイド | リニアボールガイド | リニアボールガイド | |
| 耐荷重 | 2.0kgf【19.6N】 | 2.0kgf【19.6N】 | |
| 移動精度 | 真直度 | 10μm | 10μm |
| ピッチング | 30" | 35" | |
| ヨーイング | 25" | 30" | |
| モーメント剛性 | ピッチ | 0.38"/N・cm | 0.10"/N・cm |
| ヨー | 0.35"/N・cm | 0.08"/N・cm | |
| ロール | 0.21"/N・cm | 0.05"/N・cm | |
| 平行度 | - | - | |
| 自重 | 0.42kg | 0.82kg | |
| 主材質-表面処理 | スチール-無電解ニッケルメッキ処理 | スチール-無電解ニッケルメッキ処理 | |
| 付属ねじ（六角穴付ボルト） | M3-16 2本 | M4-16 2本 | |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
18,824円 ( 20,706円 ) | 6日目 |
20,706円 ( 22,777円 ) | 6日目 |
20,706円 ( 22,777円 ) | 6日目 |
詳細情報
基本情報
「低価格×高剛性」なスチール製のリニアボールガイドステージ（Z軸）です。【特長】・独自の生産方式によりアリ式ステージ同等の低価格を実現。
・SSステージ同等のモーメント剛性を維持しており、オーバーハング位置の重心でも安心して使用可能
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め
商品担当おすすめ
駿河精機
リニアボールガイド SSステージ 無電解ニッケルメッキ（BSS36）
ガイドと本体が一体の薄型構造。本体材質をステンレスに、ガイド部にゴシックアーク溝を採用し高強度・高精度を実現させたステージです。
駿河精機
高分解能クロスローラガイドステージ（B30）
高分解能X軸ステージをZ軸に組み合せたタイプです。2本のマイクロメータにより粗動・微動操作が可能です。B30-60タイプは粗動±6.5mm､B30-80タイプでは粗動±12.5mmの移動量です。微動用マイクロメータにより､粗動で動かした位置から±0.3mmの範囲で調整が可能です。
