駿河精機

リニアボールガイドステージ（BYT）

カタログ |

通常単価(税別): 26,353円～30,118円

税込単価: 28,988円～33,130円

通常出荷日：6日目

「低価格×高剛性」なスチール製のリニアボールガイドステージ（XY軸）です。【特長】・独自の生産方式によ...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

よく一緒に見られています

通常出荷日：4 日目～

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

BYT04013-CL

BYT04013-CR

BYT06013-CL

BYT06013-CR

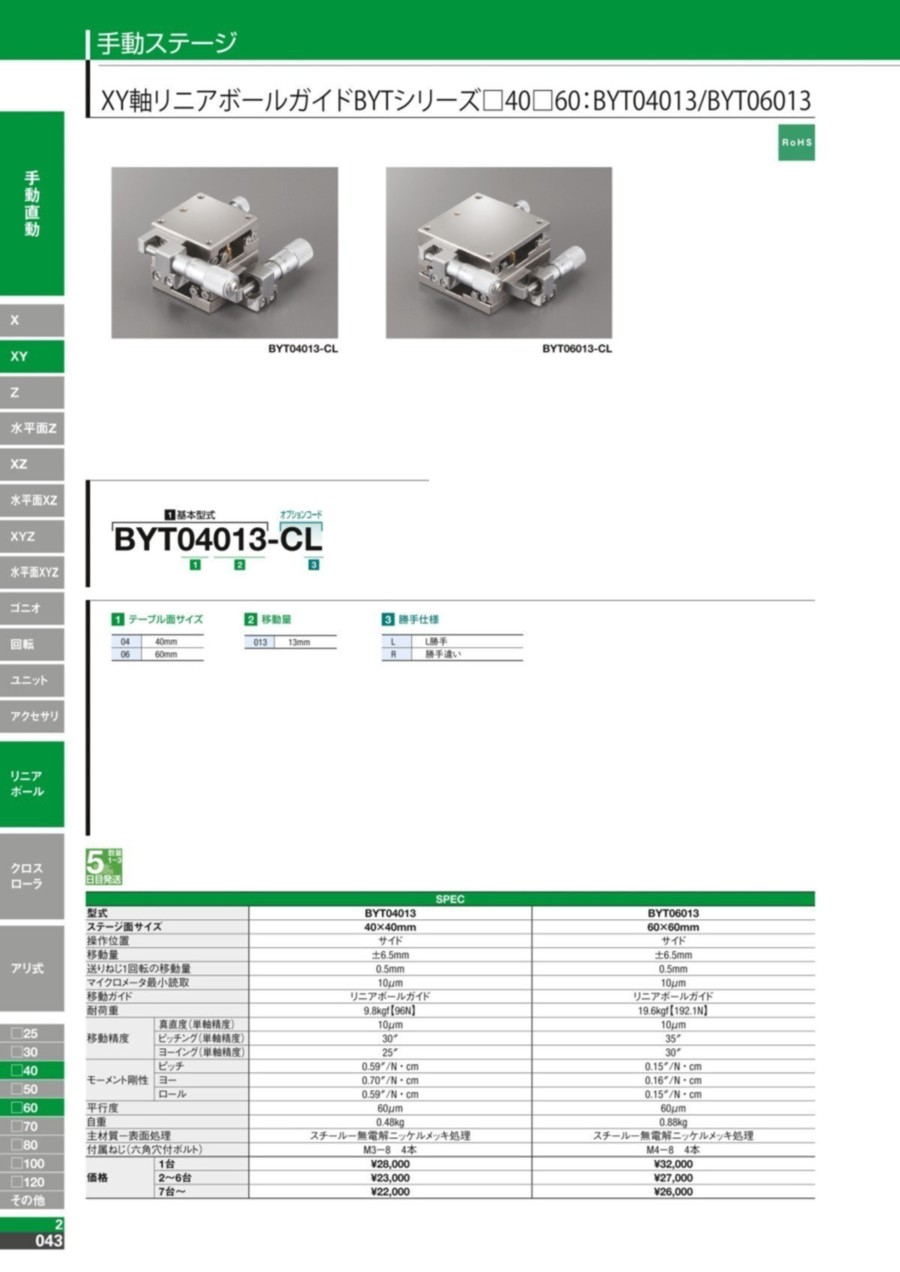

製品仕様

型番		BYT04013	BYT06013
ステージ面サイズ		40×40mm	60×60mm
操作位置		サイド	サイド
移動量		±6.5mm	±6.5mm
送りねじ1回転の移動量		0.5mm	0.5mm
マイクロメータ最小読取		10μm	10μm
移動ガイド		リニアボールガイド	リニアボールガイド
耐荷重		9.8kgf【96N】	19.6kgf【192.1N】
移動精度	真直度（単軸精度）	10μm	10μm
	ピッチング（単軸精度）	30"	35"
	ヨーイング（単軸精度）	25"	30"
モーメント剛性	ピッチ	0.59"/N・cm	0.15"/N・cm
	ヨー	0.70"/N・cm	0.16"/N・cm
	ロール	0.59"/N・cm	0.15"/N・cm
平行度		60μm	60μm
自重		0.48kg	0.88kg
主材質-表面処理		スチール-無電解ニッケルメッキ処理	スチール-無電解ニッケルメッキ処理
付属ねじ（六角穴付ボルト）		M3-8 4本	M4-8 4本

型番リスト

表示件数

型番

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

勝手違い

移動精度（ピッチング）

(")

移動精度（ヨーイング）

(")

モーメント剛性

("/N･m)

自重

(kg)

付属品

RoHS?

最小発注数量

50.1～100.0	26～40	26～40	40	40	95.6	左勝手	30	25	ピッチ 0.59／ヨー 0.70／ロール 0.59	0.48	六角穴付ボルト M3-8 4本	10	1個
50.1～100.0	26～40	26～40	40	40	95.6	右勝手	30	25	ピッチ 0.59／ヨー 0.70／ロール 0.59	0.48	六角穴付ボルト M3-8 4本	10	1個
100.1～	41～60	41～60	60	60	192.1	左勝手	35	30	ピッチ 0.15／ヨー 0.16／ロール 0.15	0.88	六角穴付ボルト M4-8 4本	10	1個
100.1～	41～60	41～60	60	60	192.1	右勝手	35	30	ピッチ 0.15／ヨー 0.16／ロール 0.15	0.88	六角穴付ボルト M4-8 4本	10	1個

通常単価(税別) (税込単価)	通常出荷日

26,353円 ( 28,988円 )	6日目
26,353円 ( 28,988円 )	6日目
30,118円 ( 33,130円 )	6日目
30,118円 ( 33,130円 )	6日目

詳細情報

基本情報

基本情報

「低価格×高剛性」なスチール製のリニアボールガイドステージ（XY軸）です。【特長】・独自の生産方式によりアリ式ステージ同等の低価格を実現。
・SSステージ同等のモーメント剛性を維持しており、オーバーハング位置の重心でも安心して使用可能
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

駿河精機
水平面XYZ軸クロスローラガイドステージ（B76）
クロスローラガイドのXY軸とZ軸を組み合せたタイプです。マイクロメータセンター押し、サイド押しが選択できます。
駿河精機
回転ステージクロスローラベアリングタイプ（B44/B47）
粗動360°回転と微動（マイクロメータヘッド）が可能な、クロスローラベアリングを用いたステージです。すり合わせタイプに比べ、剛性が向上します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
