駿河精機

リニアボールガイドステージ（BXT）

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（4件）

通常単価(税別): 13,176円～15,059円

税込単価: 14,494円～16,565円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

「低価格×高剛性」なスチール製のリニアボールガイドステージ（X軸）です。【特長...

種類
本体
送り方式
マイクロメータヘッド
移動ガイド
リニアボール
移動量（範囲） (mm)
～±10.0
高さ（範囲） (mm)
15.1～20.0
テーブル材質
スチール
ストローク(X距離) (mm)
±6.5
テーブルサイズ(厚み) H (mm)
20
テーブル真直度 (μm)
10
テーブル平行度 (μm)
30
送りツマミ位置
サイド押し
クランプ
なし
透過穴(テーブルセンタ穴)
なし
テーブル表面処理
無電解ニッケルメッキ
送り方式 (mm)
マイクロメータ(P=0.5mm)
グリース仕様
標準グリース
マイクロ最小読取 (μm)
10

ご注意

弊社生産拠点において、当該国政府指示による稼働制限の影響により、一部商品の新規ご注文の納期を延期させていただいております。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

BXT04013-CL

BXT04013-UL

BXT06013-CL

BXT06013-UL

製品仕様

型番		BXT04013	BXT06013
ステージ面サイズ		40×40mm	60×60mm
操作位置		サイド	サイド
移動量		±6.5mm	±6.5mm
マイクロメータ最小読取		10μm	10μm
移動ガイド		リニアボールガイド	リニアボールガイド
耐荷重		10kgf【98N】	20kgf【196N】
移動精度	真直度	10μm	10μm
	ピッチング	30"	35"
	ヨーイング	25"	30"
モーメント剛性	ピッチ	0.38"/N・cm	0.1"/N・cm
	ヨー	0.35"/N・cm	0.08"/N・cm
	ロール	0.21"/N・cm	0.05"/N・cm
平行度		30μm	30μm
自重		0.24kg	0.44kg
主材質-表面処理		スチール-無電解ニッケルメッキ処理	スチール-無電解ニッケルメッキ処理
付属ねじ（六角穴付ボルト）		M3-8 4本	M4-8 4本

選定サポート情報

注文例

型番リスト

表示件数

型番

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

勝手違い

移動精度（ピッチング）

(”)

移動精度（ヨーイング）

(”)

モーメント剛性

(”/N･m)

自重

(kg)

付属品

RoHS?

最小発注数量

50.1～100.0	26～40	26～40	40	40	98	左勝手	30	25	ピッチ 0.38／ヨー 0.35／ロール 0.21	0.24	六角穴付ボルト M3-8 4本	10	1個
50.1～100.0	26～40	26～40	40	40	98	右勝手	30	25	ピッチ 0.38／ヨー 0.35／ロール 0.21	0.24	六角穴付ボルト M3-8 4本	10	1個
50.1～100.0	26～40	26～40	40	40	98	左・上下勝手	30	25	ピッチ 0.38／ヨー 0.35／ロール 0.21	0.24	六角穴付ボルト M3-8 4本	10	1個
50.1～100.0	26～40	26～40	40	40	98	右・上下勝手	30	25	ピッチ 0.38／ヨー 0.35／ロール 0.21	0.24	六角穴付ボルト M3-8 4本	10	1個
100.1～	41～60	41～60	60	60	196	左勝手	35	30	ピッチ 0.1／ヨー 0.08／ロール 0.05	0.44	六角穴付ボルト M4-8 4本	10	1個
100.1～	41～60	41～60	60	60	196	右勝手	35	30	ピッチ 0.1／ヨー 0.08／ロール 0.05	0.44	六角穴付ボルト M4-8 4本	10	1個
100.1～	41～60	41～60	60	60	196	左・上下勝手	35	30	ピッチ 0.1／ヨー 0.08／ロール 0.05	0.44	六角穴付ボルト M4-8 4本	10	1個
100.1～	41～60	41～60	60	60	196	右・上下勝手	35	30	ピッチ 0.1／ヨー 0.08／ロール 0.05	0.44	六角穴付ボルト M4-8 4本	10	1個

通常単価(税別) (税込単価)	通常出荷日

13,176円 ( 14,494円 )	在庫品1日目当日出荷可能
13,176円 ( 14,494円 )	6日目
13,176円 ( 14,494円 )	6日目
13,176円 ( 14,494円 )	6日目
15,059円 ( 16,565円 )	6日目
15,059円 ( 16,565円 )	6日目
15,059円 ( 16,565円 )	6日目
15,059円 ( 16,565円 )	6日目

詳細情報

基本情報

基本情報

「低価格×高剛性」なスチール製のリニアボールガイドステージ（X軸）です。【特長】・独自の生産方式によりアリ式ステージ同等の低価格を実現。
・SSステージ同等のモーメント剛性を維持しており、オーバーハング位置の重心でも安心して使用可能
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め

ご注意

弊社生産拠点において、当該国政府指示による稼働制限の影響により、一部商品の新規ご注文の納期を延期させていただいております。

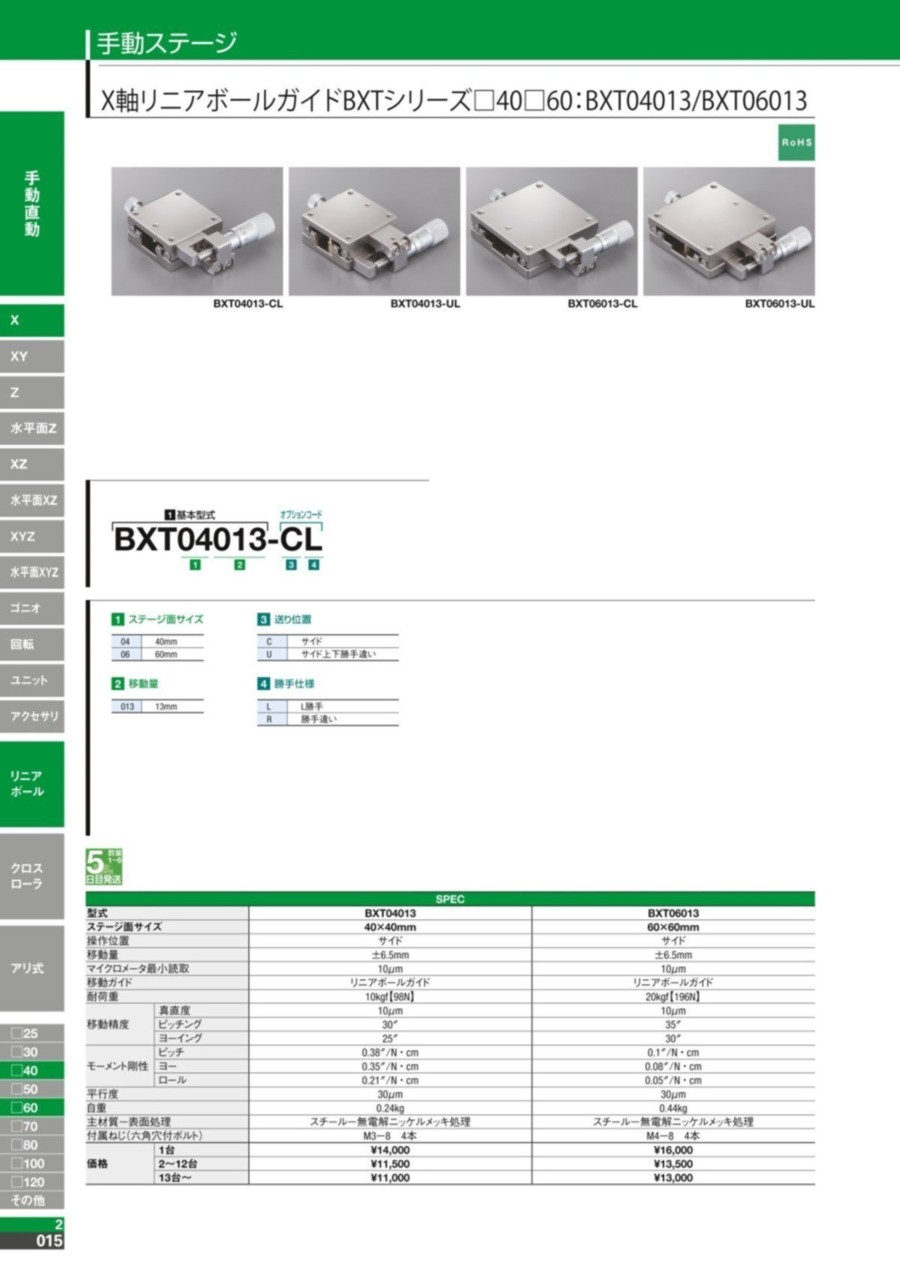

カタログ

カタログ (見開き版)

商品担当おすすめ

駿河精機
リニアボールガイド SSステージ無電解ニッケルメッキ（BSS/BSL）
ガイドと本体が一体の薄型構造。本体材質をステンレスに、ガイド部にゴシックアーク溝を採用し高強度・高精度を実現させたステージです。
駿河精機
クロスローラガイドステージ（B11）
X軸クロスローラガイドステージです。ステージ面サイズ25/40/60mmのクロスローラガイドステージ。本体材質はアルミ（黒アルマイト処理）で軽量です。
駿河精機
Z軸ブラケット（A47/AS47/ASS/ASB/AZT）
垂直使いように便利なZ軸ブラケットです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

リニアボールガイドステージ（BXT）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qステージを逆さ或いは、縦（Z軸）に取り付けて使用する場合の耐荷重を教えてください。

耐荷重はSPEC値（水平置き）の1/3以下を目安としてください。
但し、荷重がステージ上面の中心から外れる場合は、使用をお勧めしていません。

QBXTシリーズの外形寸法図はストロークセンターですか。

ストロークセンター（中心）です。

Qマイクロメータを戻してもテーブル面が戻りません。故障でしょうか。

ばねの力で戻る仕様です。出荷時はクランプを締めておりますので、クランプを解除してからご使用ください。
クランプを解除しても上面テーブルが戻らない場合は、お問い合わせください。
