小倉クラッチ

乾式単板電磁クラッチ MSCシリーズ

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

通常単価(税別): 42,739円～430,960円特別価格

税込単価: 47,013円～474,056円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小倉クラッチ

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小倉クラッチ

通常出荷日：在庫品1日目

【特長】・スプライン駆動方式でオートギャップ装置付き設計です。熱放散能力が大き...

種類
クラッチ
伝達種類
単板電磁
使用環境
乾式
使用動力
汎用
クラッチ数
1
構造
標準
特徴
標準
冷却
自然冷却
絶縁階級
なし
本体取付の種類
側面取付(フランジタイプ)
軸の構造
貫通

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

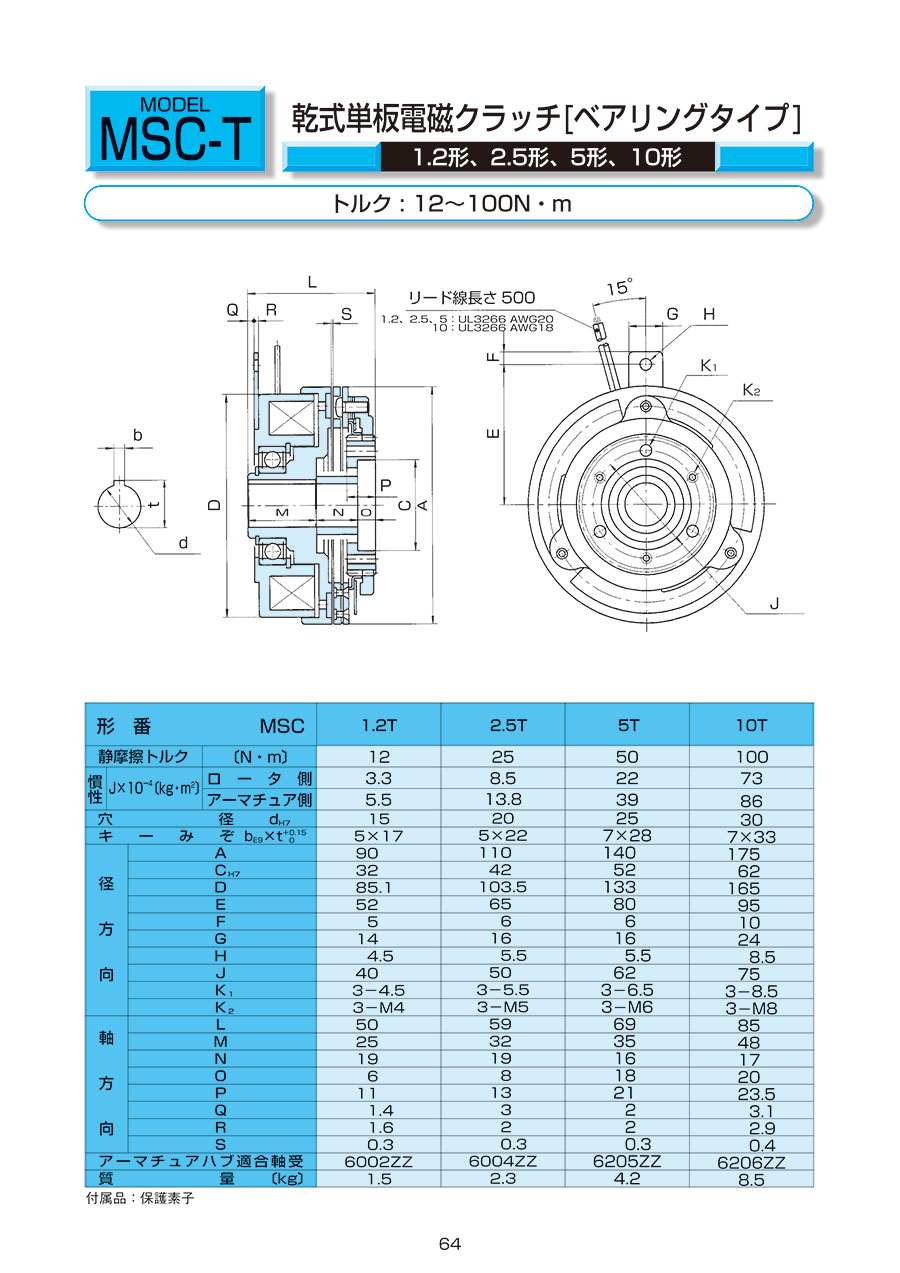

外形図

1.2形、2.5形、5形、10形

20形、40形、70形、100形

規格表

1.2形、2.5形、5形、10形

付属品:保護素子

20形、40形、70形、100形

付属品:保護素子

使用例

性質性能情報・試験情報

動作特性

型番	静摩擦トルク〔N・m〕	コイル（20℃）				アーマチュア吸引時間〔S〕	トルク立上り時間〔s〕	アーマチュア釈放時間〔S〕	許容回転数〔r/min〕
型番	静摩擦トルク〔N・m〕	電圧〔DC-V〕	電流〔A〕	抵抗〔Ω〕	容量〔W〕	アーマチュア吸引時間〔S〕	トルク立上り時間〔s〕	アーマチュア釈放時間〔S〕	許容回転数〔r/min〕
MSC1.2T	12	24	0.69	35	17	0.040	0.050	0.040	5,500
MSC2.5T	25	24	1.04	23	25	0.050	0.070	0.060	5,000
MSC5T	50	24	1.26	19	30	0.060	0.100	0.060	4,000
MSC10T	100	24	1.46	16.4	35	0.080	0.140	0.090	3,600
MSC20T	200	24	2.09	11.5	50	0.100	0.180	0.110	2,600
MSC40T	400	24	2.70	8.9	65	0.140	0.230	0.140	2,400
MSC70T	700	24	3.75	6.4	90	0.170	0.300	0.160	2,000
MSC100T	1,000	24	4.14	5.8	100	0.220	0.380	0.180	1,800

仕事量

型番	使用限界までの総仕事量〔J〕
MSC1.2T	18×10⁷
MSC2.5T	27×10⁷
MSC5T	56×10⁷
MSC10T	83×10⁷
MSC20T	160×10⁷
MSC40T	230×10⁷
MSC70T	370×10⁷
MSC100T	520×10⁷

注意・禁止事項

取付上の注意

MSC-T形クラッチを突合せ軸に取付け、パイロットベアリングにより心出しを行った例

型番リスト

表示件数

型番

定格トルク（範囲）

(N・m)

最高使用回転数

(rpm)

定格トルク

(N・m)

トラスココード

RoHS?

最小発注数量

0.1～30	5500	12	722-0839	10	1個
0.1～30	5000	25	722-0863	10	1個
30.1～60	4000	50	722-0898	10	1個
60.1～200	3600	100	722-0855	10	1個
60.1～200	2600	200	722-0871	10	1個
200.1～2500	2400	400	722-0880	10	1個
200.1～2500	2000	700	722-0901	10	1個
200.1～2500	1800	1000	722-0847	10	1個

通常単価(税別) (税込単価)	通常出荷日

42,739円 ( 47,013円 )	3日目
48,961円 ( 53,857円 )	3日目
72,894円 ( 80,183円 )	3日目
106,438円95,794円 ( 105,373円 )	4日目
152,740円 ( 168,014円 )	3日目
210,575円 ( 231,633円 )	3日目
308,082円277,273円 ( 305,000円 )	3日目
430,960円387,864円 ( 426,650円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・スプライン駆動方式でオートギャップ装置付き設計です。熱放散能力が大きく、耐久性は良好です。トルクの立ち上がり・消滅が早く、動作も確実です。
・クラッチのフィールドは玉軸受支持形であるため、取付容易です。また、オートギャップ装置であるため、取付時のシム等による空隙調整は不要です。取付方向も縦・横を問いません。
・クラッチ・ブレーキの単体品とクラッチパック、クラッチ・ブレーキユニットと機種も豊富で、サイズもトルク12〜1000N・mの8種類がありますので、多種・多様な機械に使用可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
