仕様
~mm
- DC12V
- DC24V
タイプ
~mm
- MMC
CAD
- 2D
出荷日
- すべて
- 3日以内
- 4日以内

小倉クラッチ

乾式単板電磁クラッチ MMCシリーズ

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

通常単価(税別): 55,479円～353,013円特別価格

税込単価: 61,027円～388,314円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小倉クラッチ

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小倉クラッチ

通常出荷日：在庫品1日目

【特長】・特殊ばねの採用により、振動・衝撃、トルク変動など過酷な使用に耐えるこ...

種類
クラッチ
伝達種類
単板電磁
使用環境
乾式
使用動力
汎用
クラッチ数
1
構造
標準
特徴
標準
冷却
自然冷却
絶縁階級
なし
本体取付の種類
側面取付(フランジタイプ)
軸の構造
貫通

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

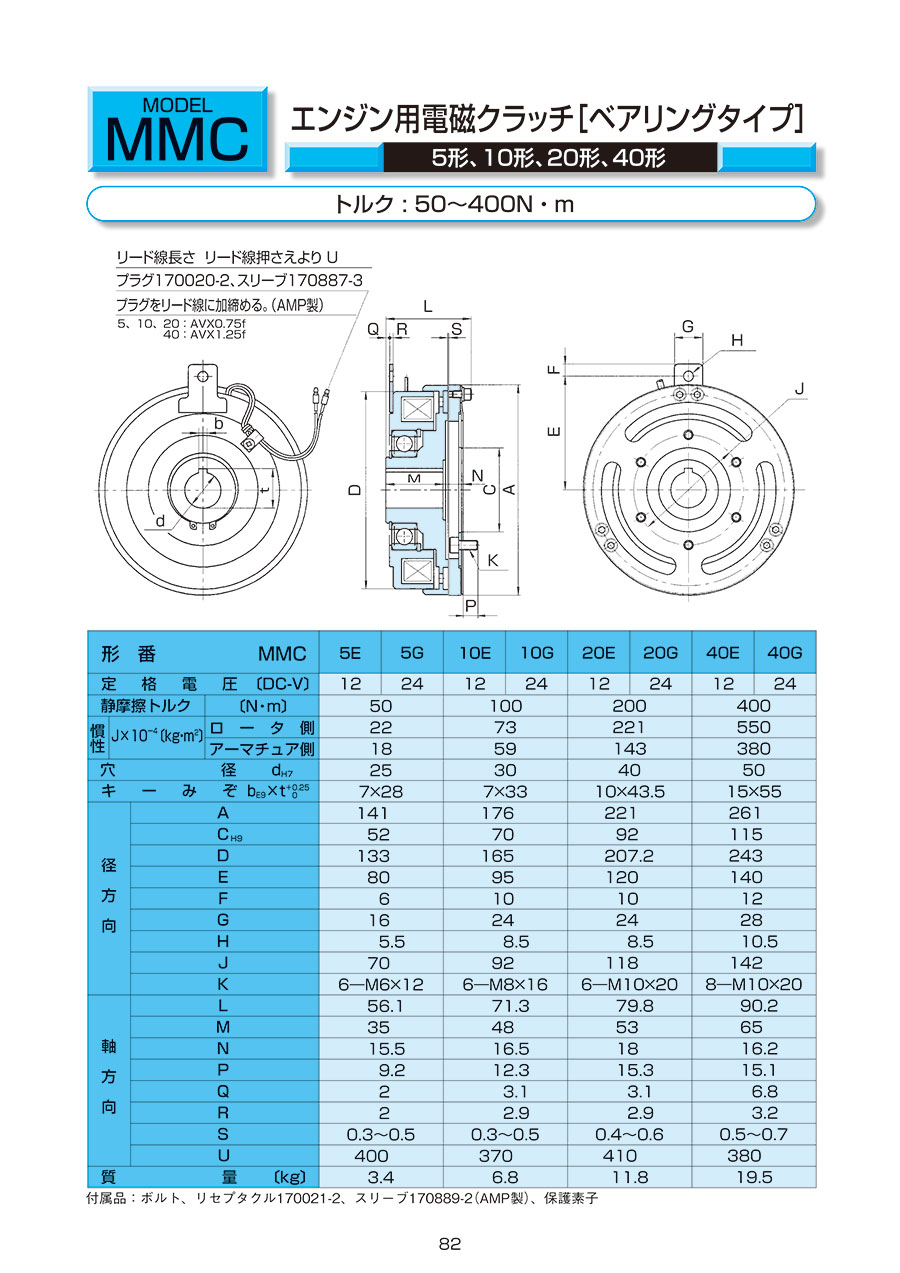

外形図

5形、10形、20形、40形

70形、100形、200形

規格表

5形、10形、20形、40形

付属品:ボルト、リセプタクル170021-2、スリーブ170889-2（AMP製）、保護素子

70形、100形、200形

付属品:ボルト、リセプタクル170021-2、スリーブ170889-2（AMP製）、保護素子

使用例

性質性能情報・試験情報

動作特性

型番	静摩擦トルク〔N・m〕	コイル（20℃）				アーマチュア吸引時間〔s〕	アーマチュア釈放時間〔s〕	許容回転数〔r/min〕
型番	静摩擦トルク〔N・m〕	電圧〔DC-V〕	電流〔A〕	抵抗〔Ω〕	容量〔W〕	アーマチュア吸引時間〔s〕	アーマチュア釈放時間〔s〕	許容回転数〔r/min〕
MMC5E	50	12	2.50	4.80	30	0.050	0.090	4,000
MMC5G	50	24	1.26	19	30	0.050	0.090	4,000
MMC10E	100	12	2.92	4.11	35	0.070	0.150	3,600
MMC10G	100	24	1.46	16.4	35	0.070	0.150	3,600
MMC20E	200	12	4.17	2.88	50	0.080	0.140	3,000
MMC20G	200	24	2.09	11.5	50	0.080	0.140	3,000
MMC40E	400	12	5.41	2.22	65	0.120	0.160	3,000
MMC40G	400	24	2.70	8.9	65	0.120	0.160	3,000
MMC70E	700	12	7.50	1.60	90	0.180	0.180	2,500
MMC70G	700	24	3.75	6.4	90	0.180	0.180	2,500
MMC100E	1,000	12	8.33	1.44	100	0.200	0.200	1,800
MMC100G	1,000	24	4.14	5.8	100	0.200	0.200	1,800
MMC200G	2,000	24	6.15	3.9	150	0.400	0.400	1,600

仕事量

型番	調整までの最大空隙〔mm〕	調整までの総仕事量〔J〕	使用限界までの総仕事量〔J〕
5	1.3	13×10⁷	33×10⁷
10	1.3	20×10⁷	50×10⁷
20	1.3	28×10⁷	71×10⁷
40	1.3	40×10⁷	100×10⁷
70	1.3	58×10⁷	140×10⁷
100	1.6	80×10⁷	200×10⁷
200	1.6	88×10⁷	220×10⁷

注意・禁止事項

取付上の注意

フレキシブルカップリングを使用して突合わせ軸に取付けた例

型番リスト

表示件数

型番

定格トルク（範囲）

(N・m)

最高使用回転数

(rpm)

定格トルク

(N・m)

仕様

最小発注数量

30.1～60	4000	50	DC12V	1個
30.1～60	4000	50	DC24V	1個
60.1～200	3600	100	DC12V	1個
60.1～200	3600	100	DC24V	1個
60.1～200	3000	200	DC12V	1個
60.1～200	3000	200	DC24V	1個
200.1～2500	3000	400	DC12V	1個
200.1～2500	3000	400	DC24V	1個
200.1～2500	2500	700	DC24V	1個
200.1～2500	1800	1000	DC24V	1個

通常単価(税別) (税込単価)	通常出荷日

55,479円49,931円 ( 54,924円 )	3日目
55,479円 ( 61,027円 )	3日目
92,466円83,219円 ( 91,541円 )	3日目
92,466円83,219円 ( 91,541円 )	3日目
124,520円112,068円 ( 123,275円 )	3日目
124,520円112,068円 ( 123,275円 )	3日目
188,357円169,521円 ( 186,473円 )	3日目
188,357円169,521円 ( 186,473円 )	4日目
247,808円 ( 272,589円 )	3日目
353,013円317,711円 ( 349,482円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・特殊ばねの採用により、振動・衝撃、トルク変動など過酷な使用に耐えることができます。表面は焼き付け塗装を施し、玉軸受は特殊グリース・ゴムシールを採用しているため、防錆力にすぐれ、周囲温度が高い場所でも使用できます。
・クラッチのフィールドはベアリングタイプであるため、取付が容易です。取付方向も縦・横を問いません。また、電気制御も容易です。
・アーマチュアは板ばね駆動方式であるため、回転方向のバックラッシがなく、回転中の騒音がありません。
・定格電圧はDC12V、DC24Vの2種類ありますので、バッテリー電源での使用にも最適です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
