小倉クラッチ

乾式単板電磁ブレーキ Vシリーズ

Name: 乾式単板電磁ブレーキ Vシリーズ
Brand: 小倉クラッチ
SKU: 221005405908
Rating: 4 (1 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 20,811円～90,959円特別価格

税込単価: 22,892円～100,055円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小倉クラッチ

乾式単板電磁クラッチ Vシリーズ

通常価格(税別)： 26,173円 (税込価格：28,790円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小倉クラッチ

無励磁作動ブレーキ（保持・非常停止用）

通常価格(税別)： 12,039円 (税込価格：13,243円)

通常出荷日：在庫品1日目

【特長】・トルクの立ち上がり・消滅が早く、動作も確実であり、アーマチュアは板ば...

詳細情報を確認する

種類
ブレーキ
伝達種類
単板電磁
使用環境
乾式
冷却
自然冷却
絶縁階級
なし
本体取付の種類
側面取付(フランジタイプ)
軸の構造
貫通

ご注意

商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

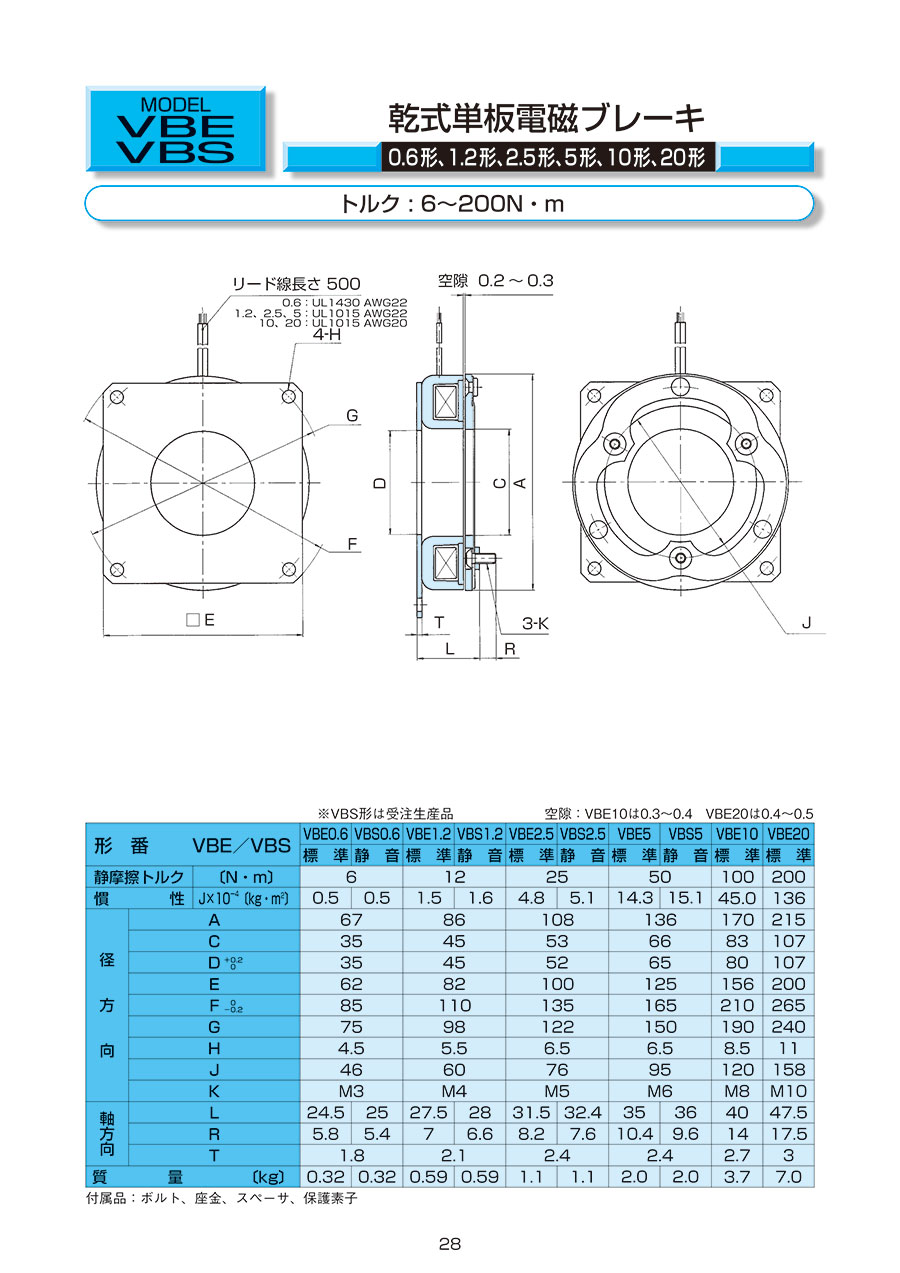

外形図

規格表

空隙:VBE10は0.3～0.4 VBE20は0.4～0.5
付属品:ボルト、座金、スペーサ、保護素子

使用例

性質性能情報・試験情報

動作特性

型番	静摩擦トルク〔N・m〕	コイル（20℃）				アーマチュア吸引時間〔s〕	トルク立上り時間〔s〕	アーマチュア釈放時間〔s〕	許容回転数〔r/min〕
型番	静摩擦トルク〔N・m〕	電圧〔DC-V〕	電流〔A〕	抵抗〔Ω〕	容量〔W〕	アーマチュア吸引時間〔s〕	トルク立上り時間〔s〕	アーマチュア釈放時間〔s〕	許容回転数〔r/min〕
VBE0.6	6	24	0.50	48	12	0.010	0.040	0.020	7,000
VBE1.2	12	24	0.62	39	15	0.015	0.045	0.030	6,000
VBE2.5	25	24	0.92	26	22	0.020	0.060	0.050	5,500
VBE5	50	24	1.41	17	33	0.025	0.065	0.070	4,500
VBE10	100	24	1.60	15	38	0.040	0.078	0.035	3,600
VBE20	200	24	2.20	11	53	0.055	0.095	0.062	3,000

仕事量

型番	調整までの最大空隙〔mm〕	調整までの総仕事量〔J〕	使用限界までの総仕事量〔J〕
VBE0.6	0.5	2.9×10⁷	13×10⁷
VBE1.2	0.6	6.6×10⁷	25×10⁷
VBE2.5	0.7	13×10⁷	49×10⁷
VBE5	0.8	26×10⁷	88×10⁷
VBE10	1.2	62×10⁷	170×10⁷
VBE20	1.5	120×10⁷	320×10⁷

注意・禁止事項

取付上の注意

注）アーマチュア組立取付用ハブは付属しておりません。

型番リスト

表示件数

型番

定格トルク（範囲）

(N・m)

最高使用回転数

(rpm)

構造

特徴

定格トルク

(N・m)

仕様

トラスココード

RoHS?

最小発注数量

0.1～30	7000	標準	標準	6	標準	462-0739	10	1個
0.1～30	6000	標準	標準	12	標準	462-0747	10	1個
0.1～30	5500	標準	標準	25	標準	462-0763	10	1個
30.1～60	4500	標準	標準	50	標準	462-0780	10	1個
60.1～200	3600	標準	標準	100	標準	462-0755	10	1個
60.1～200	3000	標準	標準	200	標準	462-0771	10	1個

通常単価(税別) (税込単価)	通常出荷日

20,811円 ( 22,892円 )	3日目
27,315円 ( 30,047円 )	3日目
31,436円 ( 34,580円 )	4日目
41,095円 ( 45,205円 )	3日目
63,561円57,204円 ( 62,924円 )	3日目
90,959円81,863円 ( 90,049円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・トルクの立ち上がり・消滅が早く、動作も確実であり、アーマチュアは板ばね駆動方式であるため、回転方向のバックラッシはありません
・新機構のオートギャップ採用により、信頼性を向上しました
・取付け作業容易なワンボディタイプもシリーズ化しました
・コンパクトで高トルクタイプもシリーズ化しました
・Eタイプの標準形とSタイプの静音形を用意しています

ご注意

商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

乾式単板電磁ブレーキ Vシリーズのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

試験機に使用しています

満足度：4.02021/01/08

当社で開発している、製品の試験機に使用しています。回転側のディスクが重く起動トルクも高いように感じました。もう少し軽く出...もっと読む

0人が参考にしています。

1件全て見る
