小倉クラッチ

湿式多板電磁クラッチ MWCシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 65,068円～2,942,465円特別価格

税込単価: 71,575円～3,236,712円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小倉クラッチ

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小倉クラッチ

通常出荷日：3 日目～

【特長】・外径及び長さは、同種他製品に比べ最小で、しかも発生トルクは最大です。...

種類
クラッチ
伝達種類
多板電磁
使用環境
湿式
使用動力
汎用
歯形
並歯
クラッチ数
1
構造
標準
特徴
標準
冷却
自然冷却
絶縁階級
なし
本体取付の種類
側面取付(フランジタイプ)
軸の構造
貫通

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

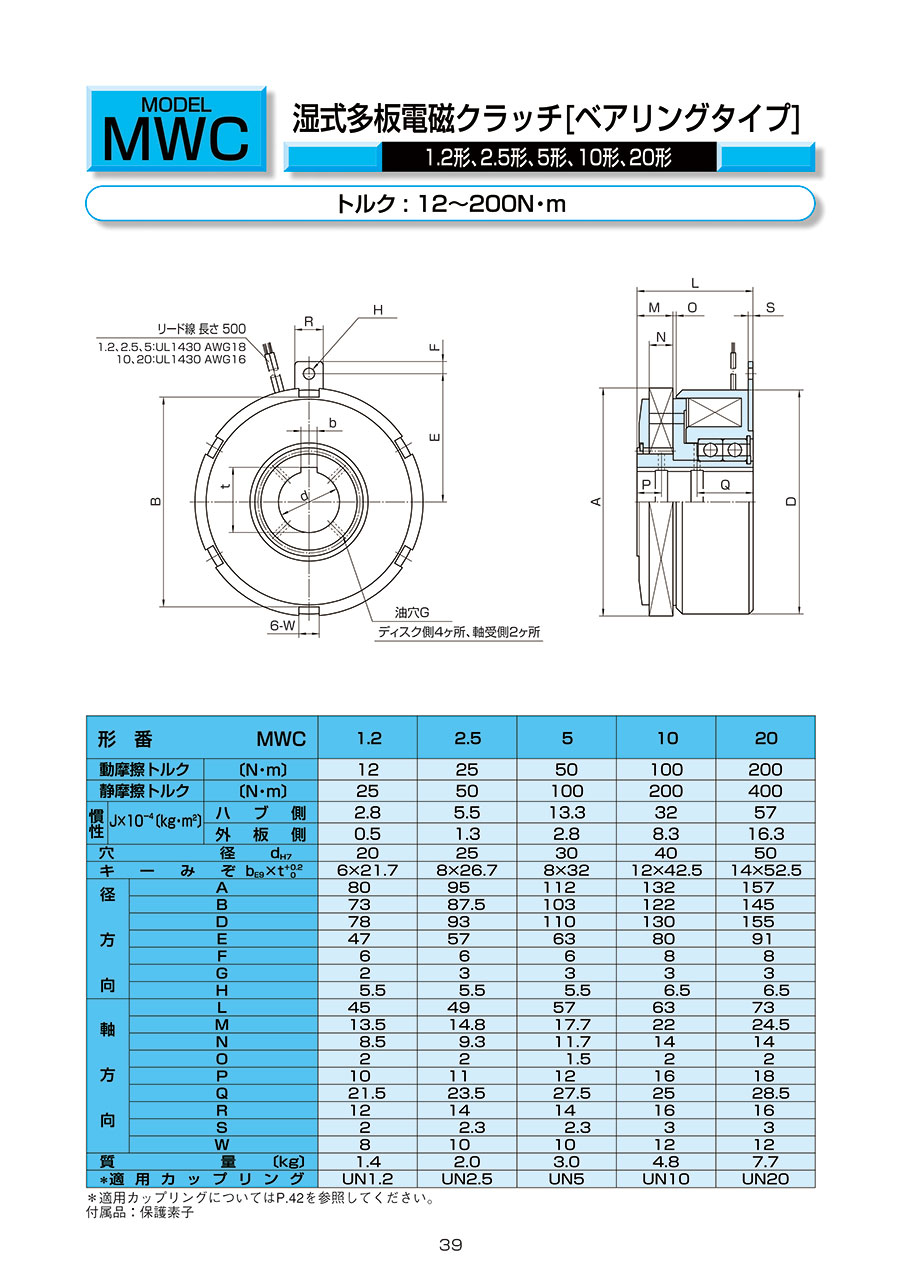

外形図

1.2形、2.5形、5形、20形

40形、80形、160形、250形、320形、600形

製品仕様

構造図

規格表

1.2形、2.5形、5形、20形

*適用カップリングについてはデジタルカタロP.42を参照してください。
付属品:保護素子

40形、80形、160形、250形、320形、600形

*600形のラグは8ヶ所です。 **適用カップリングについてはデジタルカタロP.42～43を参照してください。 ***600形の軸受側油穴はφ6
付属品:保護素子

性質性能情報・試験情報

動作特性

型番	動摩擦トルク〔N・m〕	静摩擦トルク〔N・m〕	コイル（20℃）				アーマチュア吸引時間〔S〕	トルク立上り時間〔S〕	トルク消滅時間〔S〕	許容回転数〔r/min〕
型番	動摩擦トルク〔N・m〕	静摩擦トルク〔N・m〕	電圧〔V〕	電流〔A〕	抵抗〔Ω〕	容量〔W〕	アーマチュア吸引時間〔S〕	トルク立上り時間〔S〕	トルク消滅時間〔S〕	許容回転数〔r/min〕
MWC1.2	12	25	24	0.48	49.5	12	0.050	0.120	0.040	4,000
MWC2.5	25	50	24	0.71	34.0	17	0.060	0.150	0.050	3,600
MWC5	50	100	24	0.91	26.4	22	0.070	0.170	0.060	3,200
MWC20	200	400	24	1.9	12.8	45	0.100	0.200	0.100	2,800
MWC40	400	800	24	2.0	12.0	50	0.150	0.320	0.130	2,400
MWC80	800	1,600	24	2.5	9.6	60	0.250	0.600	0.350	2,000
MWC160	1,600	3,200	24	3.7	6.5	90	0.380	0.700	0.900	1,600
MWC250	2,500	5,000	24	4.6	5.2	110	0.550	0.900	0.700	1,400
MWC320	3,200	6,400	24	5.1	4.7	125	0.700	1.200	1.000	1,200
MWC600	6,000	12,000	24	6.2	3.9	150	1.500	1.800	1.500	900

注意・禁止事項

取付上の注意

MWC形クラッチを、突合せ軸に使用し、パイロットベアリングによって心出しを行った基本例

型番リスト

表示件数

型番

注文停止中

定格トルク（範囲）

(N・m)

最高使用回転数

(rpm)

定格トルク

(N・m)

RoHS?

最小発注数量

0.1～30	4000	12	10	1個
0.1～30	3600	25	10	1個
30.1～60	3200	50	10	1個
60.1～200	3000	100	10	1個
60.1～200	2800	200	10	1個
200.1～2500	2400	400	10	1個
200.1～2500	2000	800	10	1個
200.1～2500	1600	1600	10	1個
2500.1～	900	6000	10	1個

通常単価(税別) (税込単価)	通常出荷日

65,068円 ( 71,575円 )	3日目
76,712円 ( 84,383円 )	4日目
87,042円 ( 95,746円 )	3日目
121,370円 ( 133,507円 )	3日目
151,507円 ( 166,658円 )	4日目
226,711円204,039円 ( 224,443円 )	3日目
418,356円376,520円 ( 414,172円 )	4日目
729,452円656,506円 ( 722,157円 )	4日目
2,942,465円 ( 3,236,712円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・外径及び長さは、同種他製品に比べ最小で、しかも発生トルクは最大です。組込みスペースがコンパクトなため、合理的な機械設計が図れます。
・適正名潤滑方法と油量により、許容仕事率が大きくとれ、過酷な使用に耐えます。
・動摩擦トルクで12～6000N・mまでの12サイズを取り揃えています。
・コイル静止形ですから、ブラシ等の消耗品がなく保守が要らず、クラッチハブに全部品がセットされていますので、機械への組込みが容易で調整の必要がありません。
・特殊表面処理ディスク使用のため、トルク立上がり及びトルク消滅等の応答が特に敏感です。また、特殊レリーズばねの併用によりドラグトルク（空転トルク）を減少させました。
・高頻度、高回転時の連結でも、効果的な油膜を介した境界潤滑状態となるので、ディスクの摩耗はきわめて少なく、適正な使用条件であれば半永久的に使用できます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
