電磁ツースクラッチ（ベアリングタイプ） MZシリーズ

外形図

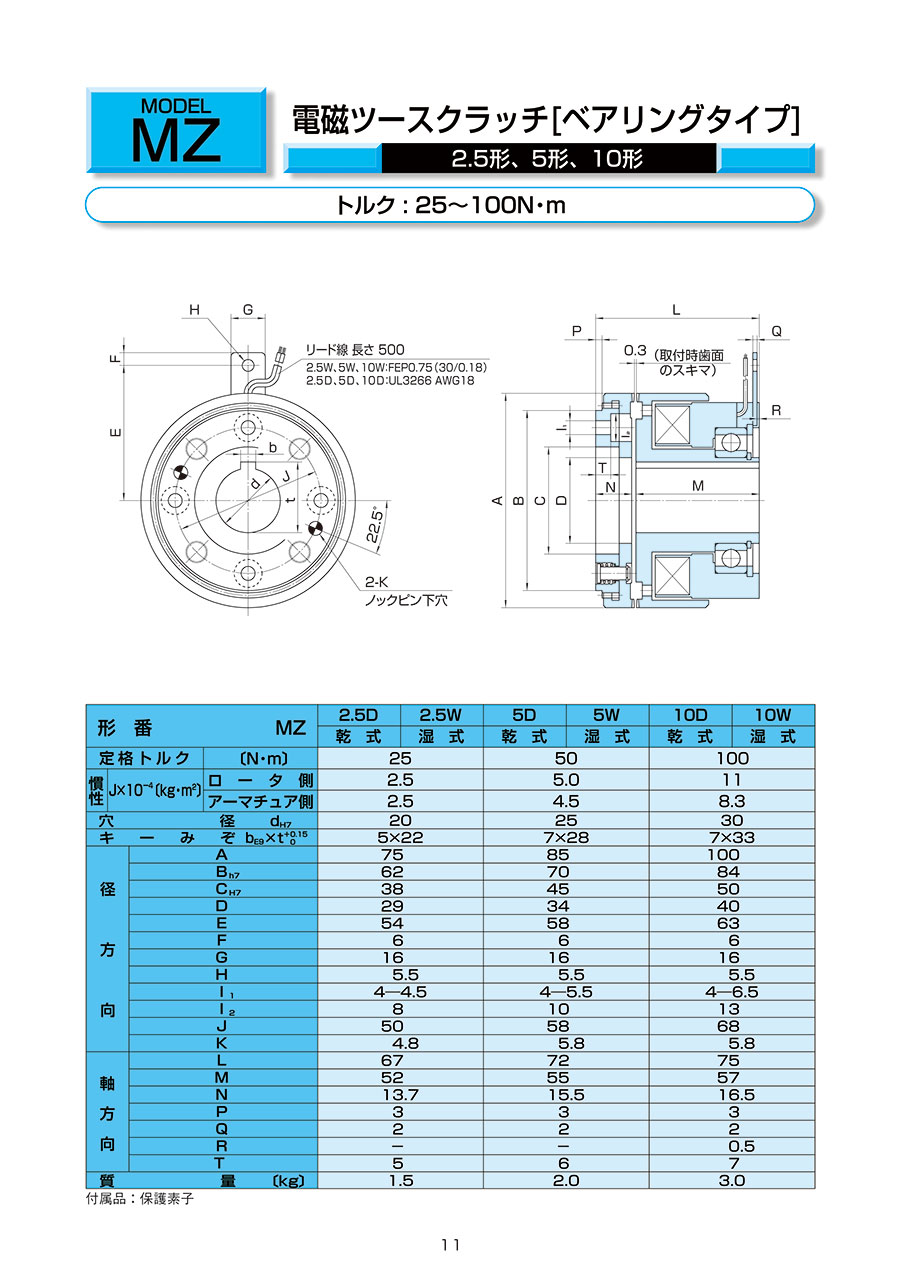

2.5形、5形、10形

16形、25形、50形

製品仕様

付属品：保護素子

構造と動作

フィールド（静止部）、ロータ（回転部）及びアーマチュアハブ組立（回転部）の主要3部品で構成されており、ロータとアーマチュアの吸引面には、かみ合い歯を形成してあります。50形以下は、フィールドがロータに玉軸受で支持された回り止め方式、100形以上はフランジ取付方式です。
コイルに通電するとフィールド、ロータ及びアーマチュア間に磁束を発生し、アーマチュアはロータに吸引されて、両方の歯がかみ合いクラッチは連結します。
励磁を切るとコイルばねによりアーマチュアは切り離されて、クラッチは解放します。

動作特性

商品特長詳細

回転数-伝達トルク特性

ツースクラッチは、歯のかみ合いによりトルク伝達を行います。又、ツースクラッチの伝達トルクは、取付精度や振動の影響を受け、使用回転数が高くなるとともに下図のように伝達トルクは低下します。
従って、型番の決定に際しては、連結後の最大回転数において負荷を駆動できるように下図に基づいて安全を見込む必要があります。

注意・禁止事項

注意・禁止事項

クラッチ本体

電磁クラッチには軟質の材料を多く使用しています。たたいたり、落としたり又は無理な力を加えますと、打ち傷や変形を生じますので取扱に注意してください。

リード線

電磁クラッチのリード線を無理に引張ったり、鋭角に折曲げたり、リード線を持ってぶら下げたりしないようにしてください。

軸受

軸受を損傷させないため、振動・衝撃を与えないようにしてください。

使用上の注意

乾式・湿式

MZ2.5～50形について、乾式使用の場合はMZ-D形を、湿式使用の場合はMZ-W形を使用してください。

供給電圧

電磁クラッチは、励磁電圧によってトルクが変動しますので、規定の電圧を供給してください。尚、電源電圧が規定通りであっても配線の引回しが長い場合、線路抵抗により電圧が降下しますから、電圧の確認は通電時リード線の端子部分で行ってください。

保護素子

直流側でスイッチを切った時、逆起電圧（バックサージ）を発生しますので、そのまま使用するとコイルの絶縁劣化やスイッチ接点の劣化、焼損を生じ、また周辺機器に悪影響を与えることがあります。適切な保護素子をコイルと並列に接続し、放電回路を構成することが必要です。

突合せ軸取付け

このクラッチは通し軸でのご使用が原則ですが、やむを得ず突合せ軸になる場合は、二軸の心出しおよび直線度に充分ご注意ください。
