電磁ツースクラッチ（フランジタイプ） MZシリーズ
- 通常単価(税別)
- 285,342円～699,781円
- 税込単価
- 313,876円～769,759円
【特長】・トルクは歯のかみ合いにより伝達されるので、小形で高トルクが得られます...
詳細情報を確認する未確定：候補が4型番あります。
商品情報

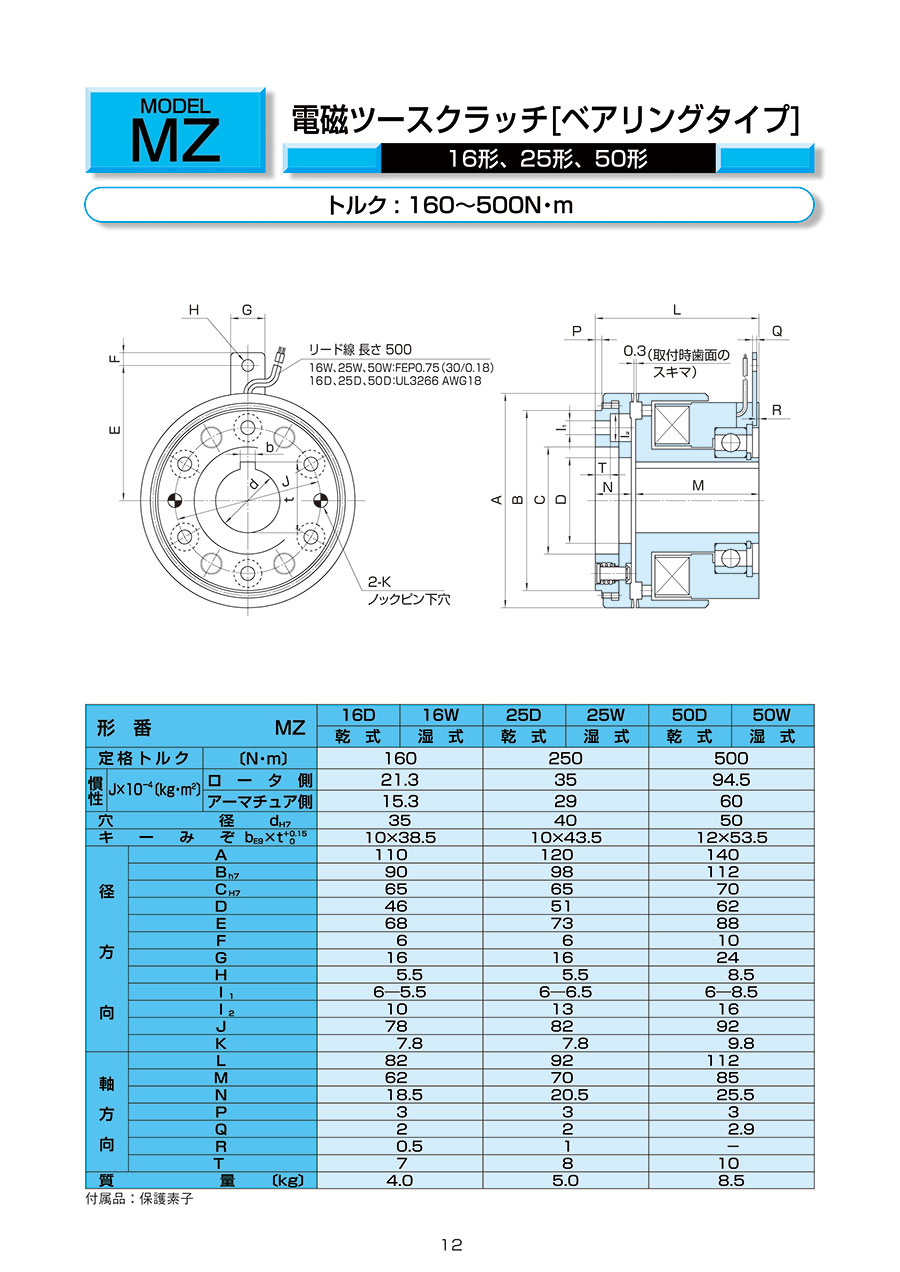

外形図
規格表
（注）MZ100～400は乾式にも湿式にも使用できます。
付属品:保護素子
性質性能情報・試験情報
動作特性
| 型番 | 定格トルク 〔N・m〕 | コイル（20℃） | アーマチュア 吸引時間〔S〕 | アーマチュア 釈放時間〔S〕 | 許容回転数 〔r/min〕 | |||
|---|---|---|---|---|---|---|---|---|
| 電圧〔V〕 | 電流〔A〕 | 抵抗〔Ω〕 | 容量〔W〕 | |||||
| MZ 100 | 1,000 | 24 | 2.67 | 9.0 | 65 | 0.250 | 0.250 | 2,200 |
| MZ 160 | 1,600 | 24 | 3.33 | 7.2 | 80 | 0.300 | 0.300 | 2,000 |
| MZ 250 | 2,500 | 24 | 3.75 | 6.4 | 90 | 0.380 | 0.350 | 1,600 |
| MZ 400 | 4,000 | 24 | 4.13 | 5.8 | 100 | 0.450 | 0.400 | 1,400 |
注意・禁止事項
取付上の注意
詳細情報
基本情報
【特長】
・トルクは歯のかみ合いにより伝達されるので、小形で高トルクが得られます。
・トルク伝達中のすべりがなく、回転中全負荷がかかっていても、電流を切ると速やかに解放します。
・ロータとアーマチュア間のエアーギャップは常に一定ですから、取付け後の調整は不要です。
・電流を切ると、スプリングにより歯のかみ合いは完全に解かれますから、ドラグトルクによるつれまわりはありません。
・コイル静止形ですから取付けが簡単で、ブラシ等の消耗部品がなく保守を要しません。
・使用条件に合わせて選定いただけます。
