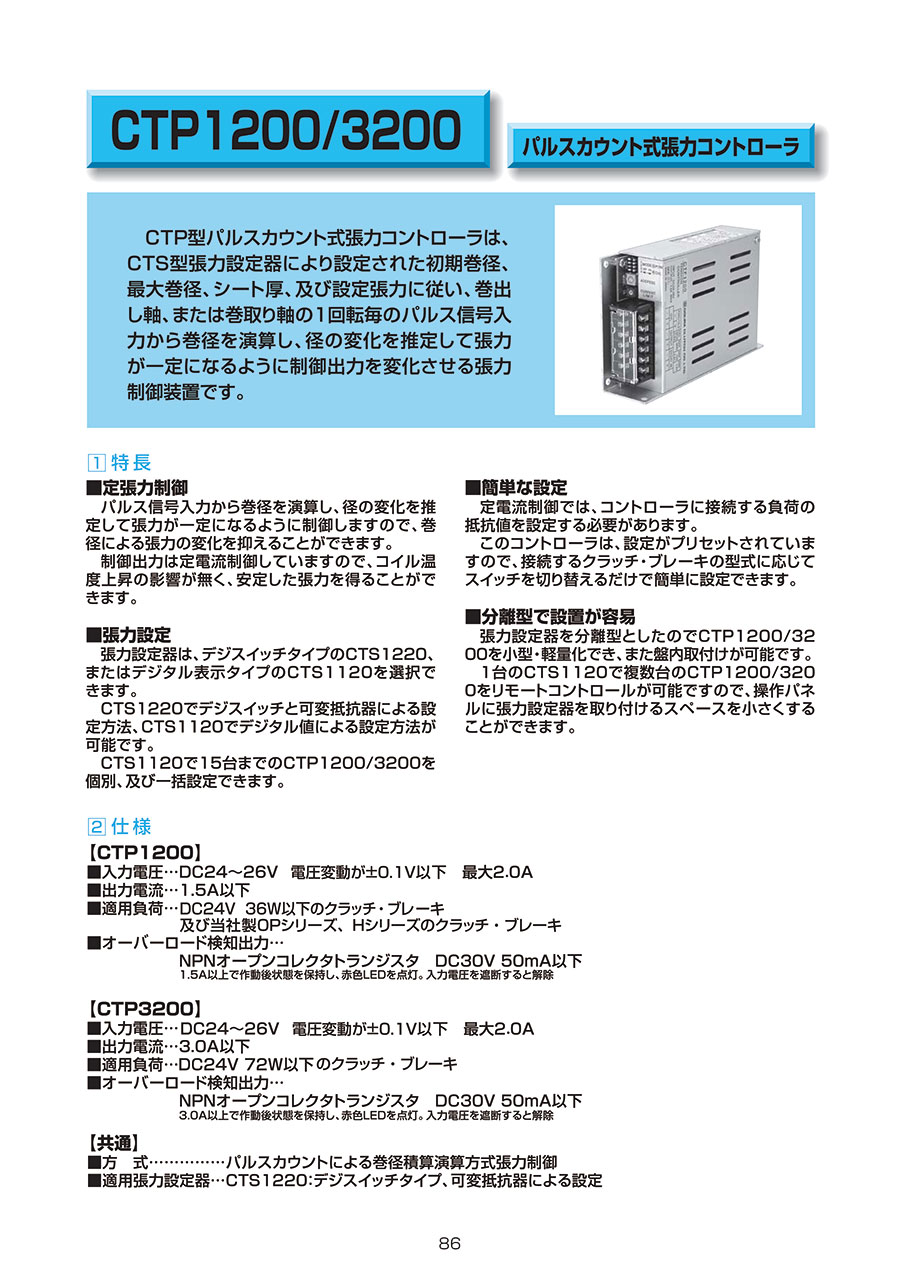

パルスカウント式張力コントローラ

外形図

1．CTP1200とCTP3200は、形状、及び寸法が同一です。
2．普通寸法差：±1

製品仕様

商品特長詳細

注意・禁止事項

1.電源は市販のスイッチング電源等の安定化電源を使用して下さい。
東洋クラッチ製OTPF/H型クラッチ・ブレーキ用電源は安定化されていないので使用できません。
2.このコントローラの動作にはCTS型張力設定器が必要となります。
3.リセット入力、またはCTS1220のパネルスイッチ操作によるリセットは、リモート入力が短絡状態で、停止状態の場合に行って下さい。
4.このコントローラはクラッチ・ブレーキ用バックサージ吸収素子を内蔵していますので外部回路に接続する必要はありません。
5.オーバーロード検知出力にリレー等の誘導性負荷を接続する場合はバックサージ吸収のために必ずダイオードを接続してください。
6.モード選択・型式選択・アドレス選択スイッチの操作は入力電圧を印可しない状態で行って下さい。
入力電圧印可時に変更が反映されます。
7.CN2の1番ピン（+5V）から60mAを超える電流を供給することはできません。
供給するとコントローラが破損する場合があります。
8.B1（+12V）端子から20mAを超える電流を供給することはできません。
供給するとコントローラが破損する場合があります。
9.電源入力以外の入出力線は、誘導ノイズ等を防止するために、高圧線、動力線、交流線との並行配線や同一線を避けて分離して下さい。
10.絶縁抵抗、耐電圧試験は、内部素子を破損する恐れがありますので実施しないで下さい。
