ヒステリシスブレーキ HBシリーズ
- 通常単価(税別)
- 57,052円～263,060円
- 税込単価
- 62,757円～289,366円
通常出荷日：3日目～4日目
【特長】・連結・制動時のトルクが滑らかでショックがなく、スムーズな動作特性が得られます。・非接触形のト...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図

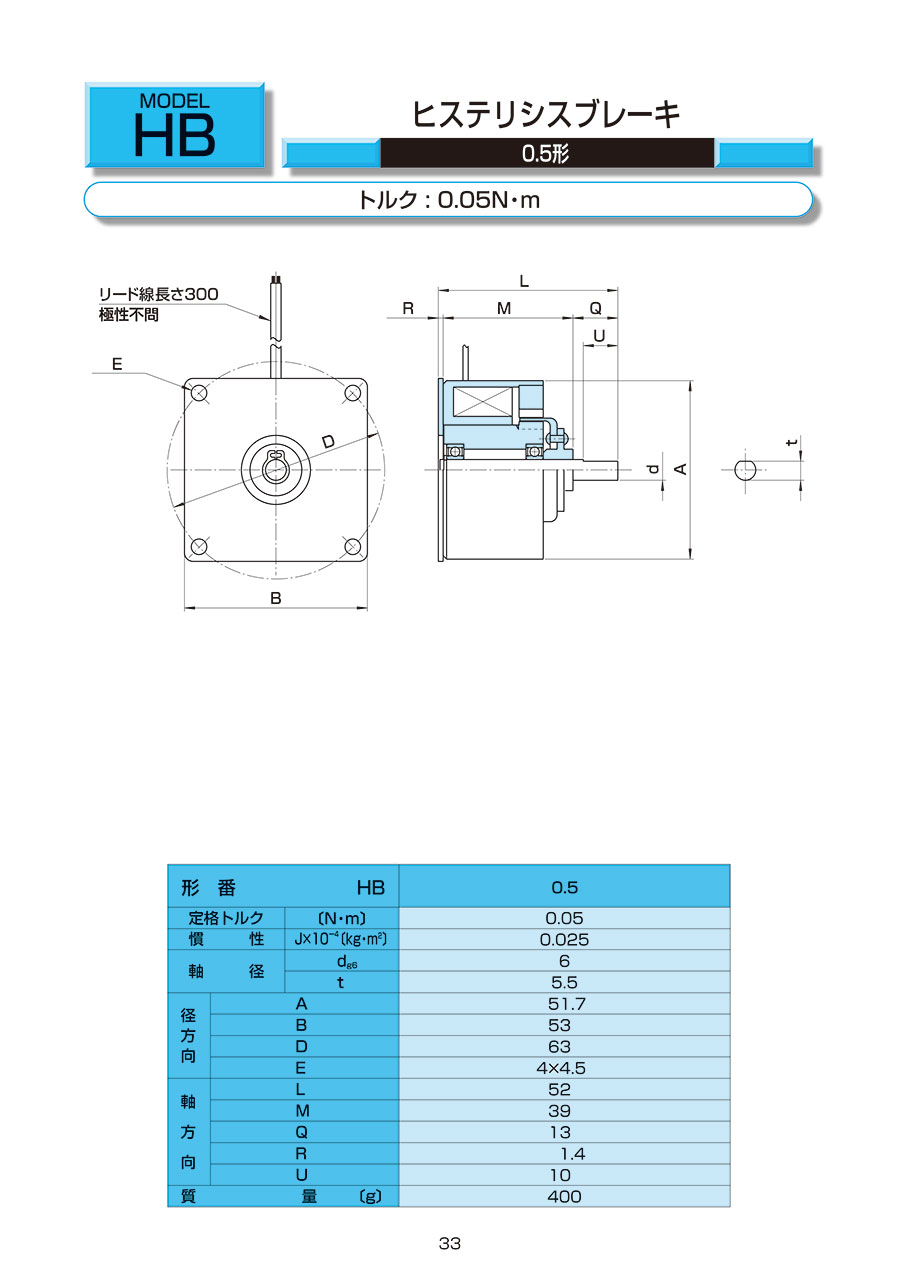

0.5形
トルク：0.05N・m
1.2形、2.5形、5形、10形
トルク：0.12～1N・m
製品仕様
性能：動作特性
| 型番 | 性能 | コイル（20℃） | 80%トルク消滅時間 〔ms〕 | 許容スリップ工率 〔W〕 | 許容回転数 〔r/min〕 | 質量 〔g〕 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 定格トルク 〔N・m〕 | 電流〔A〕 （75℃） | 電圧 〔DC-V〕 | 抵抗 〔Ω〕 | 容量 〔W〕 | 時定数 〔ms〕 | |||||
| HB0.5 | 0.05 | 0.23 | 24 | 84.0 | 6.9 | 35 | 17 | 6 | 3,000 | 400 |
| HB1.2 | 0.12 | 0.25 | 78.9 | 7.3 | 55 | 10 | 27 | 850 | ||
| HB2.5 | 0.25 | 0.35 | 55.7 | 10.3 | 80 | 10 | 34 | 1,200 | ||
| HB5 | 0.5 | 0.46 | 43.1 | 13.4 | 100 | 12 | 40 | 2,300 | ||
| HB10 | 1.0 | 0.62 | 31.6 | 18.2 | 175 | 15 | 59 | 3,600 | ||
規格表
0.5形
1.2形、2.5形、5形、10形
詳細情報
基本情報
【特長】
・連結・制動時のトルクが滑らかでショックがなく、スムーズな動作特性が得られます。
・非接触形のトルク発生構造のため、高速回転で使用が可能です。
・スリップ速度に無関係な定トルク性と電流とトルクの広範囲な比例特性から、トルク制御が自在に行えます。
・トルクの伝達は電流力のみで行うため、励磁電流の制御により常に一定のトルクが再現できます。
・機械的に非接触の構造のため、摩耗する部分がなく、ロングライフです。
・機械への取付けが容易で、取付方向も横軸・縦軸を問いません。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
