フィードバック用張力コントローラ
- 通常単価(税別)
- 52,054円～102,602円
- 税込単価
- 57,259円～112,862円
設定値と、張力検出器で測定した張力とを比較して、差をなくすようにパウダやヒステ...
詳細情報を確認する- 種類
- コントローラ
- 使用動力
- 汎用
- 環境・用途
- 標準
未確定：候補が3型番あります。
商品情報
外形図
CTF1200＆CTF3200
1.CTF1200とCTF3200は、形状、及び寸法が同一です。
2.普通寸法差：±1
CTF1400
1.普通寸法差：±1
製品仕様
| 型番 | CTF1200 | CTF3200 | CTF1400 |
|---|---|---|---|
| 入力電流 | 最大2.0A | 最大3.5A | 最大6.5A |
| 制御出力 | 1.5A以下 | 3.0A以下 | コントローラ要素1 台あたり1.5A 以下 最大4 台のコントローラ要素(CH1～CH4)を同時に個別制御可能 |
| 適用負荷 | DC24V 36W以下のクラッチ・ブレーキ | DC24V 72W以下のクラッチ・ブレーキ | OPB5N～80N/OPC5～80/HB0.5～10/HC0.5～10/ 任意負荷：DC24V 36W 以下 |
| 方式 | 張力フィードバック方式定張力制御 | ||
| 入力電圧 | DC24～26V 電圧変動が±0.1V以下 | DC24～26V | |
| 張力制御範囲 | CAP×0.1～CAP（N） CAPはDTH、DTL、DTW型張力検出器の容量 | ||
| 張力設定 | 以下から選択 アナログ電圧：DC0～5V 外付けVR：公称抵抗値1K～10KΩ（B）0.2KW以上 張力設定器：CTS1130（デジタル表示タイプ、デジタル値による設定） 16台までのCTF1200/3200を個別、及び一括設定可能 | 以下から選択 アナログ電圧：DC0～5V 外付けVR：公称抵抗値 1k～10kΩ(B) 0.2W 以上 張力設定器：CTS1130 (デジタル表示タイプ、デジタル値による設定) 最大14 台までのCTF1400(最大56 台のコントローラ要素)を 個別、及び一括設定可能 | |
| 初期設定 | CTS1130により設定（接続されている全てのCTF1200/3200に共通設定） 運転パラメータ 安定化係数の設定：1～10 モニタ出力のフルスケール：0.01～5.00V モニタ出力平均化ON/OFF：1（ON） or 0（OFF） 張力範囲外検知のスパン設定：0～100％ 張力範囲外検知のオフセット設定：0～20％ 手動出力調整係数：1～100％ | CTS1130 により設定（接続されている全てのCTF1400 に共通設定） 運転パラメータ 安定化係数の設定：1～10 モニタ出力のフルスケール:0.01～5.00V モニタ出力平均化ON/OFF：1（ON）or 0（OFF） 張力範囲外検知のスパン設定：0～100％ 張力範囲外検知のオフセット設定：0～20％ 手動出力調整係数：1～1000％ | |
| CTS1130との 交信アドレス | アドレス選択スイッチにより設定 | アドレス選択スイッチとCTF1400 に割り当てられたチャンネル番号(CH1～CH4) により設定 | |
| モニタ出力 | 電圧出力：DC0～5V フルスケールを0.01～5.00Vまで設定可能、出荷時設定は1.00V 測定した張力がDTH、DTL、DTW型張力検出器の容量の時 フルスケールの電圧を出力 フルスケールの-10％～10％までオフセット調整可能 | ||
| 制御入力 | 信号用リレー接点、またはNPNオープンコレクタトランジスタDC12V 最大5mA | ||
| 質量 | 350g以下 | 1kg 以下 | |
| 異常警報出力 | NPNオープンコレクタトランジスタDC30V 50mA以下 | ||
| 使用周囲温湿度 | -10～60℃ 25～85％RH ただし氷結、及び結露しないこと | ||
| 保存温湿度 | -20～85℃ 25～90％RH ただし氷結、及び結露しないこと | ||
| 適用ハーネス | CN1 設定器ハーネス（CTS1130の付属品）を使用 CN2 制御入力ハーネスCTPW002003（オプション）を使用 CN3 DTH、DTL、DTW型張力検出器を接続 CN4 DTW型張力検出器を接続 | - | |
| DINレール用 ベース推奨品 | OMRON製 S82Y-03N | - | |
商品特長詳細
フィードバック制御
分離型で設置が容易
設定値と、張力検出器で測定した張力とを比較して、
差をなくすようにパウダやヒステリシス方式のクラッチ・ブレーキの
トルク（電流値）を加減しますので、巻径や外乱による張力の変化を
抑えることができます。
差をなくすようにパウダやヒステリシス方式のクラッチ・ブレーキの
トルク（電流値）を加減しますので、巻径や外乱による張力の変化を
抑えることができます。
張力設定器を分離型としたので小型・軽量化でき、
また盤内取付が可能です。
1台の張力設定器で複数台のCTF1200/3200を
リモートコントロールが可能ですので、
操作パネルの取付スペースを小さくすることができます。
また盤内取付が可能です。
1台の張力設定器で複数台のCTF1200/3200を
リモートコントロールが可能ですので、
操作パネルの取付スペースを小さくすることができます。
各種設定が可能
リボンや幅広ワークにも対応
張力設定手段は、デジタル表示で見やすい張力設定器CTS1130、
手動で簡単に設定できる外付け可変抵抗器（VR）、
上位コントローラから設定できるアナログ電圧を選択できます。
CTS1130は、16台までのCTF1200/3200を個別、
及び一括設定できます。
手動で簡単に設定できる外付け可変抵抗器（VR）、
上位コントローラから設定できるアナログ電圧を選択できます。
CTS1130は、16台までのCTF1200/3200を個別、
及び一括設定できます。
リボンやテープの張力を測定するDTH、DTL型張力検出器や、
シート等の幅広ワークの張力を測定するDTW型張力検出器を
ラインナップしており、各種ワークに対応できます。
シート等の幅広ワークの張力を測定するDTW型張力検出器を
ラインナップしており、各種ワークに対応できます。
詳細情報
基本情報
設定値と、張力検出器で測定した張力とを比較して、差をなくすようにパウダやヒステリシス方式のクラッチ・ブレーキのトルク(電流値)を加減しますので、巻径や外乱による張力の変化を抑えることができます。

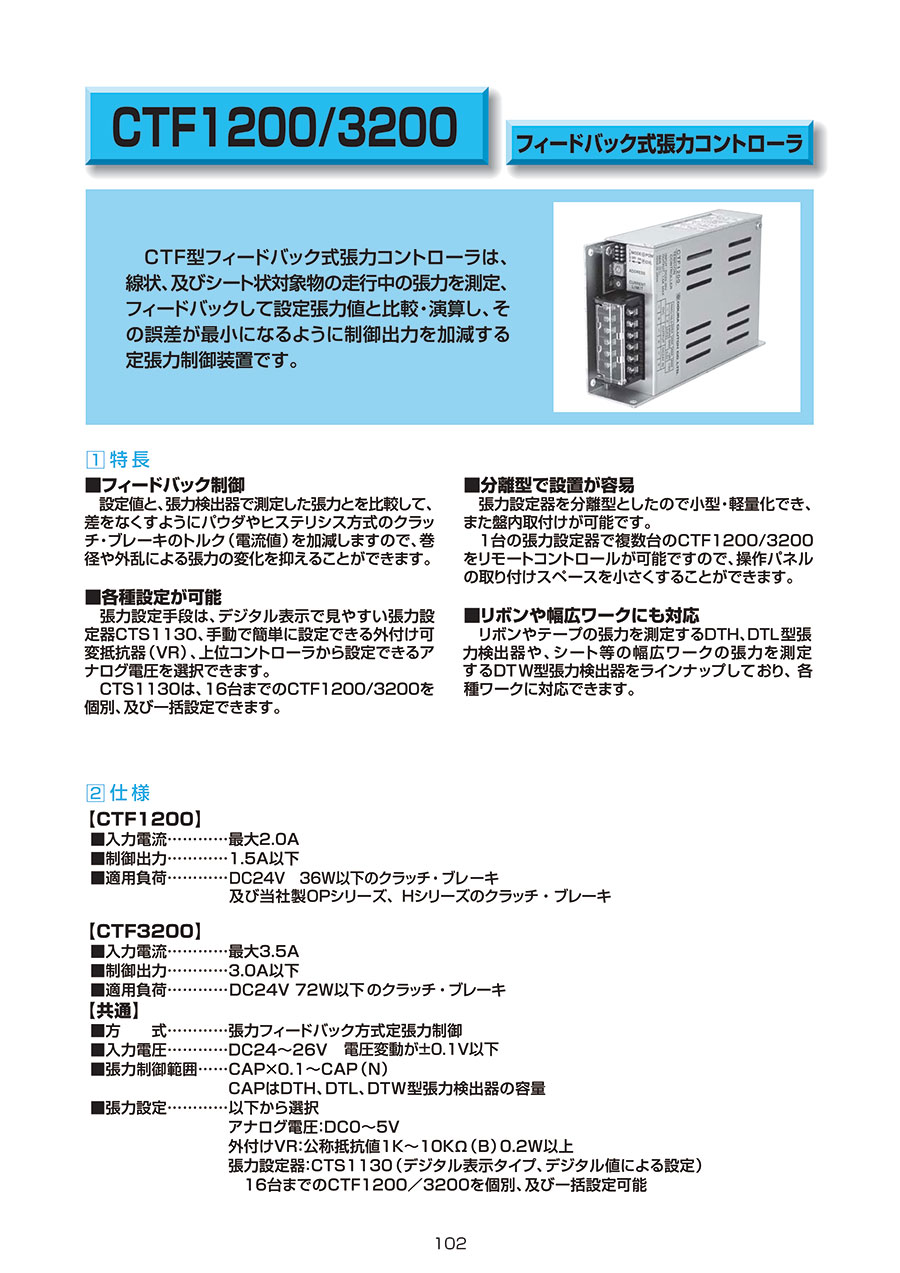

カタログ
